Introducción
En la fabricación de alambre plano de acero para muelles de alta precisión, la estructura del laminador es solo uno de los elementos para obtener productos de calidad superior. El diseño de los rodillos de laminación determina directamente el flujo del material, la precisión dimensional, la calidad de los bordes, el acabado superficial y la estabilidad productiva.
Para aceros para muelles de alto carbono y aceros aleados, un diseño incorrecto de rodillos puede generar problemas como deformaciones irregulares, fisuras en los bordes, tensiones residuales excesivas e inestabilidad dimensional.
Un proceso exitoso de laminación de alambre plano requiere un conocimiento completo de:
- Selección del diámetro de rodillo
- Geometría de ranuras
- Diseño del plan de pasadas
- Rendimiento del material del rodillo
- Distribución de presión de contacto
Los sistemas modernos de laminación de precisión combinan un diseño avanzado de rodillos con control servo, medición en línea y tecnologías de ajuste automático para garantizar una producción uniforme y estable.
Sky Bluer Environmental Technology Co., Ltd. (CRM) desarrolla soluciones personalizadas de laminación de precisión para fabricantes mundiales de alambre plano de acero para muelles, optimizando cada componente del proceso desde la alimentación del material hasta el control dimensional final.

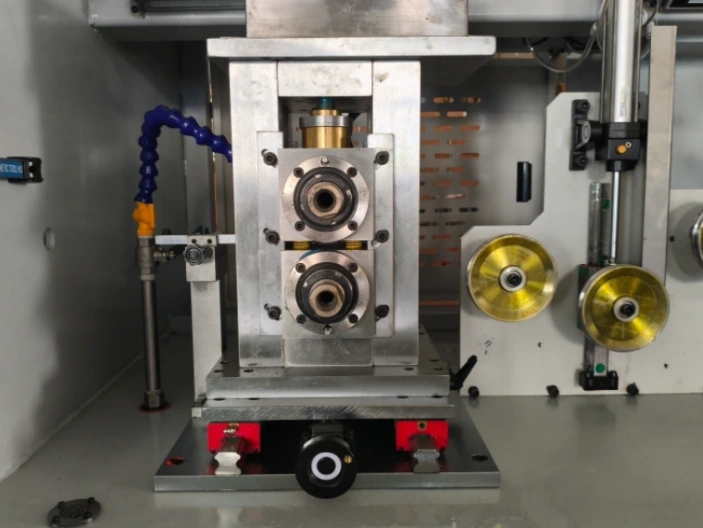

Importancia del Diseño de Rodillos en la Laminación de Alambre Plano
Durante el laminado en frío, el rodillo es el componente de contacto directo que transmite la fuerza de deformación al material. El diseño del rodillo influye en múltiples factores clave del proceso:
| Factor | Influencia |
|---|---|
| Diámetro del rodillo | Fuerza de laminación y estabilidad de deformación |
| Flujo del material y forma final del perfil | |
| Eficiencia de reducción | |
| Resistencia al desgaste y calidad superficial del producto | |
| Aspecto final del producto y comportamiento de fricción |
A diferencia del laminado convencional de bandas de acero, la laminación de alambre plano de precisión requiere un control extremadamente riguroso, ya que el producto final cumple tolerancias dimensionales muy estrictas.

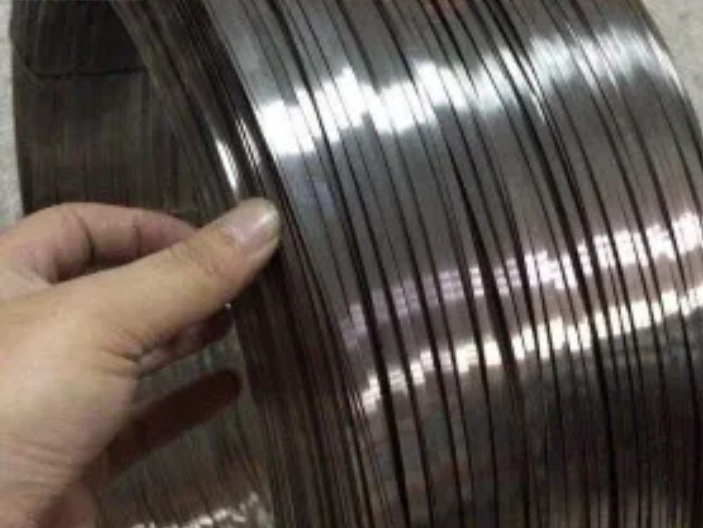

Requisitos típicos del alambre plano de acero para muelles:
| Parámetro | Requisito Típico |
|---|---|
| Tolerancia de grosor | ±0,005–0,01 mm |
| Tolerancia de ancho | ±0,01 mm |
| Control de radio de borde | Geometría de radio estable |
| Rugosidad superficial | Ra ≤0,8 μm |
| Rectitud | ≤3/1000 mm |
Por ello, el diseño de rodillos se convierte en un factor tecnológico fundamental para la producción de calidad.
Principios de Selección del Diámetro de Rodillo
El diámetro del rodillo es uno de los parámetros más importantes en la laminación de precisión.
Un diámetro de rodillo mayor proporciona:
- Mayor estabilidad de laminación
- Menor deformación elástica del rodillo
- Mejor uniformidad de grosor
Sin embargo, los rodillos de mayor tamaño también incrementan:
- Fuerza de laminación requerida
- Dimensiones del equipo
- Consumo energético
Un diámetro de rodillo menor ofrece:
- Mayor eficiencia de deformación
- Menor fuerza de laminación
- Mejor capacidad de mordida del material
Pero puede generar:
- Mayor deflexión del rodillo
- Menor estabilidad dimensional
| Diámetro de Rodillo | Ventajas | Aplicaciones |
|---|---|---|
| Rodillo de diámetro pequeño | Alta eficiencia de reducción | Laminación de alambre fino |
| Rodillo de diámetro medio | Equilibrio entre fuerza y precisión | Producción de alambre plano |
| Rodillo de diámetro grande | Máxima estabilidad | Aplicaciones de alta reducción |
Para la fabricación de alambre plano de acero para muelles de precisión, el diámetro del rodillo debe seleccionarse según:
- Resistencia mecánica del material
- Diámetro de entrada del alambre
- Relación de reducción deseada
- Tolerancias dimensionales finales
- Requisitos de fuerza de laminación
Diseño de Ranuras para Laminación de Alambre Plano
El diseño de ranuras define la forma en que el alambre redondo se transforma gradualmente en el perfil plano final. Un diseño deficiente de ranuras puede provocar:
- Desbordamiento de material
- Expansión irregular del ancho
- Fisuras en los bordes
- Defectos superficiales
Un diseño profesional de pasadas incluye tres etapas diferenciadas:
Pasada de Desbaste
Propósito:
- Establecer una deformación estable y uniforme
- Transformar la sección redonda en un perfil intermedio
Características:
- Alta capacidad de reducción
- Control regulado del flujo metálico
Pasada Intermedia
Propósito:
- Incrementar gradualmente el ancho del alambre
- Reducir el grosor de forma progresiva
- Regular la formación de los bordes
Pasada de Acabado
Propósito:
- Alcanzar las dimensiones finales exactas
- Optimizar la calidad superficial
- Estabilizar la geometría del perfil
Parámetros clave del diseño de ranuras y su función:
| Parámetro | Función |
|---|---|
| Radio de ranura | Controla la forma y simetría de los bordes |
| Profundidad de ranura | Determina el grado de llenado del material |
| Ángulo de ranura | Regula la dirección del flujo metálico |
| Espacio de holgura | Evita el sobrellenado y deformaciones excesivas |
Para el alambre plano de acero para muelles, la geometría de las ranuras también debe adaptarse a los requisitos finales de conformado del muelle.
Diseño de Pasadas y Control del Flujo del Material
El diseño de pasadas está estrechamente vinculado a la optimización de la relación de reducción. Un diseño adecuado garantiza:
- Deformación homogénea en todo el material
- Reducción de tensiones internas residuales
- Estabilidad de las propiedades mecánicas finales
Los ingenieros de laminación deben considerar tres factores fundamentales:
Expansión Lateral del Ancho
Durante el laminado del alambre plano, el material tiende a expandirse lateralmente de forma natural. Una expansión no controlada provoca:
- Desviaciones en la tolerancia de ancho
- Inestabilidad en la forma de los bordes
Control del Punto Neutro
El punto neutro define la transición entre el deslizamiento hacia adelante y hacia atrás del material. Un diseño incorrecto incrementa:
- Fricción superficial excesiva
- Desgaste prematuro de los rodillos
- Defectos estructurales en el producto
Distribución de la Reducción
La deformación total debe distribuirse en múltiples pasadas sucesivas para evitar concentraciones de tensión.
| Tipo de Pasada | Rango de Reducción |
|---|---|
| Desbaste | 15–25% |
| Intermedia | 10–20% |
| Acabado | 5–10% |
Las pasadas finales requieren mayor precisión, ya que definen la calidad dimensional y superficial del producto terminado.
Selección de Material de Rodillos para Laminación de Acero para Muelles
El material del rodillo influye directamente en la vida útil del equipo y la calidad del producto final. Los aceros para muelles de alta resistencia requieren rodillos con:
- Alta dureza estructural
- Excelente resistencia al desgaste
- Estabilidad superficial prolongada
- Resistencia a la fatiga mecánica
Materiales de rodillos más utilizados y sus aplicaciones:
| Material de Rodillo | Características | Aplicación |
|---|---|---|
| Acero para herramientas | Alta dureza mecánica | Laminación de precisión general |
| Acero rápido (HSS) | Resistencia al desgaste excepcional | Líneas de producción de alta velocidad |
| Carburo de tungsteno | Resistencia al desgaste extremada | Aplicaciones de máxima precisión |
| Acero aleado especial | Equilibrio de propiedades mecánicas | Aplicaciones personalizadas |
Para la producción de acero para muelles de alto carbono, se suelen utilizar rodillos de carburo de tungsteno en las pasadas de acabado, ya que mantienen dimensiones estables durante ciclos de producción prolongados.
Acabado Superficial de Rodillos y Calidad del Producto
La superficie del rodillo transfiere directamente su estado al alambre terminado. Un acabado deficiente del rodillo puede causar:
- Rasgos y arañazos superficiales
- Marcas irregulares en el material
- Acabado superficial heterogéneo
- Riesgo de fallos por fatiga en el muelle
Los rodillos de laminación de precisión requieren:
- Rectificado milimétrico de alta precisión
- Rugosidad superficial controlada
- Geometría dimensional estable
Requisitos estándar de los rodillos de precisión:
| Parámetro | Valor Estándar |
|---|---|
| Rugosidad superficial del rodillo | Ra 0,2–0,6 μm |
| Precisión dimensional | Nivel micrónico |
| Precisión de perfil | Ajustada a la tolerancia del producto final |
Los rodillos de alta calidad son indispensables para fabricar componentes de muelle, ya que cualquier defecto superficial reduce drásticamente su vida útil ante la fatiga.
Integración del Diseño de Rodillos en Sistemas de Laminación de Precisión
Un sistema de laminación de precisión no depende únicamente de la estructura principal del laminador. El diseño de rodillos, la selección de su material y la geometría de pasadas son factores decisivos que determinan la precisión dimensional, calidad superficial y estabilidad productiva del alambre plano.
Los sistemas de laminación CRM modernos integran múltiples tecnologías complementarias:
| Sistema Integrado | Función Principal |
|---|---|
| Rodillos de precisión | Ejecutar deformación controlada y uniforme |
| Ajuste servo | Control automático de separación de rodillos |
| Sistema de medición láser | Inspección dimensional continua en línea |
| Control PLC | Optimización inteligente del proceso |
| Control de lazo cerrado | Garantizar producción estable y homogénea |
Influencia del Diseño de Rodillos en el Control de Calidad
Un diseño adecuado de rodillos permite mantener tolerancias de grosor, acabado superficial y calidad de bordes estables durante la producción continua de alambre plano, garantizando uniformidad en el rendimiento del producto final.
Los indicadores clave de control de calidad regulados por el diseño de rodillos son:
- Desviación de grosor dimensional
- Precisión de ancho del perfil
- Uniformidad del radio de borde
- Rugosidad superficial controlada
- Rectitud del alambre terminado
Diseño Avanzado de Rodillos para Aplicaciones de Acero para Muelles
Cada aplicación final requiere una estrategia personalizada de diseño de rodillos adaptada a sus exigencias técnicas.
Muelles de Válvulas Automotrices
Requisitos prioritarios:
- Alta resistencia a la fatiga cíclica
- Estabilidad dimensional permanente
- Acabado superficial excelente sin defectos
Muelles Industriales de Precisión
Requisitos prioritarios:
- Elasticidad uniforme en todo el lote
- Geometría de perfil exacta
- Rendimiento mecánico fiable a largo plazo
Componentes Elásticos Electrónicos
Requisitos prioritarios:
- Dimensiones extremadamente precisas
- Superficie lisa y homogénea
- Variación mínima del perfil dimensional
Los ingenieros de CRM diseñan soluciones de laminación personalizadas según:
- Calidad y características del material
- Geometría del producto final
- Velocidad de producción requerida
- Nivel de precisión exigido
Preguntas Frecuentes
1. ¿Por qué el diseño de rodillos es fundamental en la laminación de alambre plano de precisión? El diseño de rodillos regula el flujo y deformación del material durante el proceso productivo, influyendo directamente en la precisión de grosor, calidad de bordes, acabado superficial y estabilidad de la producción.
2. ¿Cómo influye el diámetro del rodillo en la calidad del alambre plano? El diámetro del rodillo determina la fuerza de laminación, el grado de deflexión del equipo y la estabilidad de deformación. Una selección adecuada mantiene dimensiones uniformes y reduce defectos estructurales.
3. ¿Qué material de rodillo es adecuado para producir alambre plano de acero para muelles? Se utilizan habitualmente rodillos de acero para herramientas, acero rápido y carburo de tungsteno. La elección depende de la dureza del material, velocidad de producción y requisitos de precisión dimensional.
4. ¿Cómo afecta el diseño de ranuras a la calidad del alambre de acero para muelles? La geometría de las ranuras controla el llenado del material, la expansión lateral del ancho y la formación de bordes. Un diseño incorrecto genera fisuras y desviaciones dimensionales irregulares.
5. ¿Cuál es la diferencia entre rodillos de desbaste y rodillos de acabado? Los rodillos de desbaste priorizan la eficiencia de deformación del material, mientras que los rodillos de acabado se enfocan en garantizar la precisión dimensional final, la calidad superficial y la estabilidad del perfil.
6. ¿Se puede utilizar el mismo diseño de rodillos para todas las calidades de acero para muelles? No. Materiales como SAE1095, 60Si2Mn y SUP10 presentan comportamientos de deformación distintos, por lo que cada calidad requiere un diseño de rodillos y parámetros de laminación optimizados de forma individual.
Conclusión
El diseño de rodillos es una de las tecnologías core para la producción exitosa de alambre plano de precisión. Para aceros para muelles y otros materiales de alta resistencia, la combinación correcta de diámetro de rodillo, geometría de ranuras, plan de pasadas, material del rodillo y acabado superficial define completamente el rendimiento final del producto.
Un laminador de precisión no es simplemente una máquina, sino un sistema integral de deformación donde cada parámetro técnico influye en la calidad final del alambre.
