Introducción: el laminado de precisión es fundamental para la calidad del alambre médico
En la cadena completa de fabricación de alambres planos y perfilados para aplicaciones médicas, la fusión al vacío determina principalmente la pureza del material, mientras que el laminado en frío de precisión influye directamente en la precisión dimensional final, la planitud, la calidad superficial y la estabilidad mecánica del alambre terminado.
Los procesos convencionales de laminado industrial están diseñados principalmente para satisfacer los requisitos generales de fabricación de alambres metálicos y difícilmente pueden cumplir por sí solos las estrictas exigencias de determinados dispositivos médicos de alta precisión.
El alambre plano médico puede requerir tolerancias extremadamente estrictas de espesor y anchura, excelente rectitud, superficies sin marcas evidentes de laminación, una microestructura controlada y propiedades mecánicas estables. El cumplimiento de estos requisitos depende de una tecnología profesional de laminado de precisión y de equipos específicamente configurados para las características del material y del producto.
Como una de las páginas principales del clúster temático dedicado a la fabricación de alambre médico, este artículo analiza en profundidad los principios de laminado, la configuración de los parámetros del proceso, la estructura de los equipos, los principales puntos de control de calidad y las soluciones para defectos comunes.
También presenta las ventajas técnicas del sistema de laminado de precisión de Sky Bluer y su integración con la solución completa descrita en nuestra página pilar: Medical Wire Manufacturing Guide: From Melting to Precision Flat Wire Production.
Diferencias entre el laminado de grado médico y el laminado industrial convencional
Existen importantes diferencias entre el laminado de alambres para aplicaciones médicas y el laminado convencional de alambres metálicos en términos de precisión de los equipos, estrategia de proceso y control de calidad.
Tolerancias dimensionales
Laminado industrial convencional: normalmente alrededor de ±0,02–±0,05 mm, dependiendo del producto y del proceso.
Laminado médico de precisión: para determinadas especificaciones y configuraciones, puede diseñarse para alcanzar tolerancias de hasta ±0,002 mm, e incluso objetivos de ±0,001 mm en aplicaciones de ultraprecisión especialmente desarrolladas.
Planitud y rectitud
Alambre industrial convencional: los requisitos pueden ser relativamente amplios y dependen de la aplicación.
Alambre médico de precisión: determinadas aplicaciones pueden requerir una rectitud de hasta ≤0,3 mm/m.
Calidad superficial
Alambre industrial convencional: determinadas marcas ligeras de laminación pueden ser aceptables según la aplicación.
Alambre médico: puede requerir una superficie extremadamente lisa y controlada, libre de arañazos, rebabas, contaminación y oxidación perjudicial.
Estrategia de deformación
Laminado convencional: puede utilizar una mayor reducción por pasada para mejorar la productividad.
Laminado médico: normalmente utiliza múltiples pasadas con reducciones controladas para mejorar la estabilidad dimensional, limitar el endurecimiento excesivo y reducir el riesgo de grietas.
Sistema de control
Laminado convencional: puede utilizar ajustes manuales o parámetros relativamente fijos.
Laminado médico de precisión: puede integrar medición dimensional en línea, regulación servo en circuito cerrado y compensación de los cambios térmicos del sistema.
Proceso principal de laminado de precisión del alambre plano médico
La fabricación de alambre plano médico puede utilizar un proceso estandarizado de laminado en frío de múltiples pasadas.
La reducción progresiva permite controlar la deformación del material y mantener la estabilidad de sus propiedades mecánicas.
Flujo del proceso de laminado:
Inspección del alambre redondo
→ Calibración de la tensión
→ Primera pasada de micro-laminado
→ Medición intermedia de dimensiones y planitud
→ Laminado progresivo en múltiples pasadas
→ Calibración final de precisión
→ Alivio de tensiones después del laminado
→ Inspección superficial
→ Salida del alambre terminado
Inspección del material de entrada y estabilización de la tensión
Antes del laminado, el alambre redondo debe inspeccionarse cuidadosamente para comprobar su diámetro, redondez y posibles defectos superficiales.
La línea de laminado puede equiparse con un sistema servo de tensión constante para mantener una alimentación uniforme y una tensión estable durante el proceso.
Un control preciso de la tensión ayuda a reducir problemas como:
- Bordes ondulados
- Variaciones de espesor
- Inestabilidad dimensional
- Desviaciones durante la alimentación
- Irregularidades en el bobinado posterior
Laminado progresivo de microdeformación en múltiples pasadas
Esta es una de las etapas fundamentales del laminado de alambre médico.
Sky Bluer utiliza diseños personalizados de secuencias de laminado, distribuyendo la reducción total entre diferentes pasadas según el material, las dimensiones de entrada y salida y las propiedades mecánicas requeridas.
Cada pasada mantiene la deformación dentro de un rango controlado, reduciendo el riesgo de una compresión excesiva que pueda provocar grietas, endurecimiento excesivo o inestabilidad microestructural.
Para aleaciones médicas difíciles de procesar, como las aleaciones de titanio y el Nitinol, pueden utilizarse más pasadas y menores reducciones individuales para conseguir un conformado más estable.
Calibración en circuito cerrado de dimensiones y planitud en tiempo real
Durante el laminado continuo, el aumento de temperatura del equipo, las variaciones de tensión y el desgaste gradual de los rodillos pueden generar pequeñas desviaciones dimensionales.
El laminador de precisión puede equiparse con módulos de medición láser de alta precisión que monitorizan las dimensiones del alambre durante la producción.
Los datos medidos se transmiten al sistema de control para ajustar los parámetros correspondientes y compensar pequeñas desviaciones durante el proceso.
Este sistema de control en circuito cerrado ayuda a mantener una mayor consistencia dimensional a lo largo de toda la bobina.
Calibración final de precisión y alivio de tensiones
Después del laminado, el alambre plano puede conservar determinadas tensiones residuales generadas durante la deformación en frío.
Mediante un proceso de calibración final combinado con un tratamiento adecuado de alivio de tensiones a baja temperatura, puede mejorarse la estabilidad geométrica del producto.
Para determinadas especificaciones, el sistema puede diseñarse con un objetivo de rectitud de hasta ≤0,3 mm/m, dependiendo del material, las dimensiones y los requisitos del producto final.

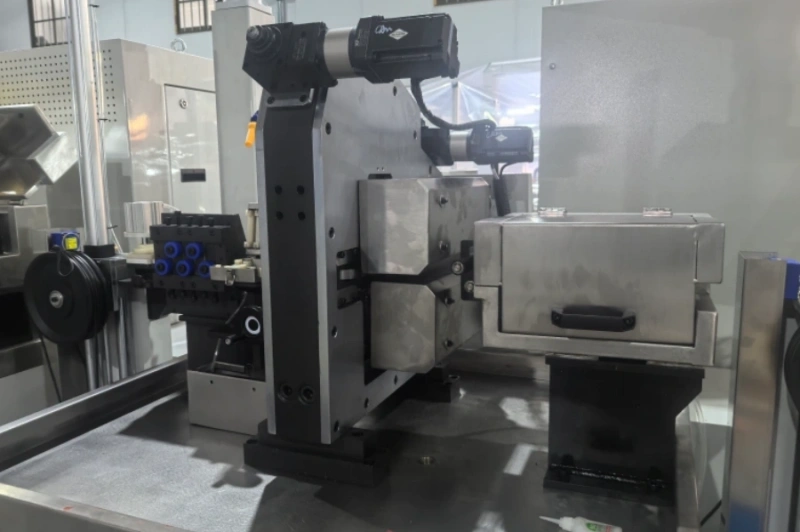

Estructura y ventajas del laminador de precisión para alambre médico
Los sistemas Precision Rolling Mill y Micro Precision Rolling Mill desarrollados por Sky Bluer pueden configurarse específicamente para las características de los alambres médicos y otros alambres especiales de alta precisión.
Bastidor integral de alta rigidez
Un bastidor de alta rigidez ayuda a reducir las vibraciones y las microdeformaciones mecánicas durante el proceso de laminado.
La estabilidad estructural es especialmente importante cuando se trabaja con tolerancias dimensionales muy estrictas y durante largos ciclos de producción.
Para líneas diseñadas con objetivos de tolerancia de hasta ±0,002 mm, la rigidez del bastidor, la precisión de los rodamientos, la calidad de los rodillos, el control de la temperatura y el sistema de medición deben trabajar conjuntamente.
Para más información, consulte: How to Achieve ±0.002 mm Tolerance in Medical Rectangular Wire Manufacturing.
Rodillos de precisión de carburo de tungsteno
Para determinadas aplicaciones pueden utilizarse rodillos de carburo de tungsteno de alta dureza y resistencia al desgaste.
Sus principales ventajas incluyen:
- Alta resistencia al desgaste
- Buena estabilidad dimensional
- Excelente acabado de la superficie del rodillo
- Mayor vida útil en aplicaciones adecuadas
- Mayor consistencia durante la producción continua
Una superficie de rodillo correctamente acabada también ayuda a reducir las marcas de laminación y los defectos superficiales del alambre.
Sistema automático de compensación térmica
Durante una producción prolongada, los rodillos, rodamientos, bastidor y otros componentes pueden experimentar cambios térmicos.
Estas variaciones pueden afectar ligeramente al espacio entre rodillos y, en consecuencia, a las dimensiones del producto.
Un sistema de compensación térmica puede monitorizar los cambios relevantes y ajustar los parámetros del proceso para reducir la deriva dimensional causada por las variaciones de temperatura.
Control servo en circuito cerrado
Los sistemas servo de alta precisión permiten realizar ajustes controlados de la posición y separación de los rodillos.
Combinados con sistemas de medición dimensional en línea, permiten realizar correcciones automáticas durante la producción y mejorar la consistencia del alambre terminado.
Esta tecnología es especialmente importante para la laminación de precisión de alambres médicos de pequeño tamaño y materiales difíciles de conformar.
Configuración de parámetros para los principales alambres de aleaciones médicas
Alambre plano de acero inoxidable 316LVM / 304V
Una configuración típica puede incluir:
- 6–8 pasadas de laminado
- Reducción controlada por pasada
- Objetivo de deformación aproximado del 8 %–12 % por pasada, sujeto a las condiciones reales del material
- Tolerancia final objetivo de hasta ±0,002 mm para determinadas especificaciones
Alambre plano de titanio Grade 2 / Grade 5
Puede utilizarse:
- 8–10 pasadas de laminado
- Laminado estable a velocidad controlada
- Reducción aproximada del 6 %–10 % por pasada según el estado del material
- Control cuidadoso de la temperatura y la oxidación
- Tratamientos térmicos intermedios cuando sean necesarios
Alambre de Nitinol
El procesamiento puede requerir:
- 10–12 pasadas de laminado fino
- Microdeformación controlada
- Reducciones menores por pasada
- Tratamientos térmicos intermedios cuidadosamente diseñados
El proceso debe adaptarse a las propiedades funcionales requeridas del producto final de Nitinol.
Alambre de MP35N / aleaciones Co-Cr
Debido a la elevada resistencia y dureza de estos materiales, puede utilizarse:
- Laminado progresivo en múltiples pasadas
- Laminadores de alta rigidez
- Control preciso de la carga y la separación de los rodillos
- Secuencias de deformación optimizadas
- Tratamientos intermedios cuando sean necesarios
Defectos comunes de laminado y soluciones profesionales
Bordes ondulados y espesor irregular
Posibles causas:
- Tensión inestable
- Separación desigual de los rodillos
- Desalineación del sistema de laminado
- Distribución inadecuada de la deformación
Solución: calibrar el sistema de tensión constante, comprobar el paralelismo de los rodillos, optimizar la secuencia de laminado y utilizar regulación en circuito cerrado cuando sea necesario.
Arañazos superficiales y marcas de laminación
Posibles causas:
- Desgaste de los rodillos
- Partículas o cuerpos extraños
- Acabado insuficiente de la superficie de los rodillos
- Contaminación del sistema de guiado
Solución: realizar mantenimiento periódico de los rodillos, mantener limpio el entorno de producción e integrar dispositivos de limpieza de la superficie del alambre cuando sea necesario.
Grietas y rebabas en los bordes
Posibles causas:
- Reducción excesiva en una sola pasada
- Endurecimiento por deformación
- Ductilidad insuficiente del material
- Diseño incorrecto de la secuencia de laminado
Solución: aumentar el número de pasadas, reducir la deformación individual y combinar el proceso de laminado con tratamientos intermedios de recocido o alivio de tensiones según las características del material.
FAQ sobre el laminado de precisión de alambre plano médico
Q1: ¿Por qué el alambre médico necesita laminado de microdeformación en múltiples pasadas en lugar de una reducción intensa en pocas pasadas?
R: Una reducción excesiva en una sola pasada puede aumentar significativamente el endurecimiento por deformación, las tensiones residuales y el riesgo de defectos superficiales o grietas. La distribución de la deformación entre varias pasadas permite controlar mejor el proceso y mantener una mayor estabilidad dimensional y mecánica.
Q2: ¿Cómo mantiene el laminador una tolerancia estable durante la producción en serie?
R: El sistema puede combinar medición dimensional láser en tiempo real, control servo en circuito cerrado y compensación térmica. Los datos de medición permiten corregir pequeñas desviaciones durante el funcionamiento y mejorar la consistencia entre diferentes secciones de la misma bobina.
Q3: ¿Cuál es el espesor mínimo que puede procesar un equipo de laminado médico?
R: Para aplicaciones específicas, pueden desarrollarse sistemas de micro-laminado destinados a alambres planos extremadamente finos, incluso con espesores objetivo de alrededor de 0,01 mm. La capacidad real depende del material, la anchura, el espesor de entrada, la relación anchura/espesor, la velocidad y los requisitos de tolerancia.
Q4: ¿Puede un mismo laminador procesar diferentes aleaciones médicas?
R: Sí. Una plataforma de laminado de precisión correctamente configurada puede utilizar diferentes recetas de proceso para acero inoxidable, titanio, Nitinol y aleaciones de cobalto-cromo. Sin embargo, los rodillos, las secuencias de reducción, las velocidades y los tratamientos térmicos deben ajustarse según las características de cada material.
Q5: ¿Qué nivel de rectitud puede alcanzar el alambre plano médico después del laminado?
R: Para determinadas dimensiones y configuraciones de línea, el sistema puede diseñarse para alcanzar una rectitud de hasta ≤0,3 mm/m. El valor final debe verificarse según las especificaciones del producto, el material y el método de medición utilizado.
Equipos recomendados para el laminado de precisión
Los principales equipos recomendados incluyen:
- Laminador multietapa de ultraprecisión Sky Bluer
- Micro Precision Rolling Mill
- Máquina de aplanado de alambre plano
- Sistema servo de control de tensión
- Sistema láser de medición dimensional en línea
- Sistema de calibración y enderezado de precisión
- Sistema de bobinado de precisión
Esta serie de equipos puede personalizarse específicamente para la fabricación de alambres médicos y otros alambres especiales de alta precisión, combinando alta rigidez estructural, control inteligente en circuito cerrado y parámetros de laminado adaptados a diferentes aleaciones.
La solución puede integrarse con las etapas anteriores y posteriores de la línea, desde la preparación y el tratamiento térmico del material hasta la medición y el bobinado del alambre terminado.
Sky Bluer Environmental Technology Co., Ltd. desarrolla soluciones personalizadas de laminado de precisión según el material, las dimensiones de entrada, las dimensiones finales, las tolerancias y los requisitos de producción de cada cliente.
Envíenos el material, el diámetro de entrada, la anchura y el espesor finales y las tolerancias requeridas para obtener una configuración personalizada del proceso de laminado y una cotización del equipo.
