Introducción: la fusión al vacío determina la calidad del alambre médico
La diferencia fundamental entre el alambre de aleación de grado médico y el alambre industrial convencional reside en la pureza del material y en la uniformidad de su estructura interna.
Los alambres médicos de alta gama fabricados con materiales como acero inoxidable 316LVM, Nitinol, aleaciones de titanio y aleaciones de cobalto-cromo MP35N requieren procesos de fusión y purificación bajo condiciones estrictamente controladas.
La fusión convencional en atmósfera puede aumentar el riesgo de incorporación de oxígeno, nitrógeno y otras impurezas gaseosas, así como de inclusiones no metálicas. Estos defectos pueden afectar negativamente a la uniformidad estructural, la resistencia a la fatiga, las propiedades mecánicas y el comportamiento del material durante los posteriores procesos de trefilado y laminación.
Por esta razón, la fusión al vacío constituye uno de los procesos fundamentales dentro de la cadena de fabricación de alambre médico y desempeña un papel decisivo en la calidad del material de partida.
Incluso los sistemas más avanzados de trefilado y laminación dependen de la calidad y uniformidad del lingote utilizado como materia prima.
Como página dedicada a los equipos dentro del clúster temático de alambre médico, este artículo analiza los principios de funcionamiento, los principales tipos de equipos, los parámetros del proceso, las ventajas de aplicación y la integración de los equipos de fusión al vacío para aleaciones médicas dentro de líneas completas de producción.
El contenido está estrechamente relacionado con la página pilar: Guía de fabricación de alambre médico: desde la fusión hasta la producción de alambre plano de precisión.
Por qué las aleaciones para alambre médico utilizan tecnología de fusión al vacío
Eliminación de impurezas gaseosas perjudiciales
Un entorno de alto vacío ayuda a reducir gases no deseados como oxígeno, nitrógeno e hidrógeno presentes durante el proceso metalúrgico.
Esto permite disminuir determinados defectos internos y mejorar la densidad, limpieza y uniformidad estructural del lingote.
Reducción de inclusiones no metálicas
Los procesos de fusión y refinado al vacío ayudan a controlar las inclusiones de óxidos, sulfuros y otras partículas no metálicas.
Una menor presencia de inclusiones contribuye a reducir los defectos microscópicos del material y mejora su comportamiento durante los posteriores procesos de deformación y bajo cargas mecánicas cíclicas.
Mayor uniformidad de la composición de la aleación
El control preciso del proceso de fusión permite mejorar la distribución de los distintos elementos de aleación y reducir la segregación de composición.
Una composición más homogénea proporciona una base más estable para las propiedades mecánicas y para el posterior trefilado, laminado y tratamiento térmico del alambre.
Mejora de la calidad del material para aplicaciones médicas
Las aleaciones de alta pureza y composición controlada son especialmente importantes para aplicaciones médicas exigentes.
La reducción de impurezas y la mejora de la uniformidad estructural permiten obtener un material de partida mejor preparado para cumplir los requisitos de calidad, resistencia a la corrosión, propiedades mecánicas y biocompatibilidad correspondientes a la aplicación final.
Principales tipos y principios de funcionamiento de los equipos de fusión al vacío para aleaciones médicas
Los sistemas de fusión al vacío utilizados para aleaciones médicas pueden dividirse principalmente en dos tecnologías: fusión por inducción al vacío (VIM) y refusión por arco al vacío (VAR).
Cada tecnología presenta características específicas y puede seleccionarse en función del tipo de aleación, los requisitos de pureza y el proceso de fabricación.
Horno de fusión por inducción al vacío VIM
VIM significa Vacuum Induction Melting, o fusión por inducción al vacío.
Este proceso utiliza calentamiento por inducción electromagnética para fundir las materias primas dentro de una cámara cerrada bajo vacío controlado.
El calentamiento por inducción permite obtener una distribución térmica controlada y facilita la mezcla de los diferentes elementos de aleación.
La tecnología VIM es especialmente adecuada para la producción de aleaciones multicomponente, como:
- acero inoxidable de grado médico
- aleaciones de cobalto-cromo
- aleaciones de níquel
- determinadas aleaciones especiales para aplicaciones médicas
Entre sus principales ventajas se encuentran la eficiencia del proceso, el control de la composición y la buena homogeneidad del material.
Horno de refusión por arco al vacío VAR
VAR significa Vacuum Arc Remelting, o refusión por arco al vacío.
En este proceso, un electrodo de aleación previamente preparado se vuelve a fundir mediante un arco eléctrico dentro de una cámara de vacío.
La solidificación controlada durante la refusión permite mejorar la homogeneidad estructural del lingote y reducir determinados defectos internos, inclusiones y porosidades.
VAR se utiliza ampliamente para materiales de altas prestaciones, incluidas determinadas aleaciones de titanio y otras aleaciones especiales que requieren un elevado nivel de limpieza metalúrgica y estabilidad estructural.
Procesos típicos de fusión al vacío para las principales aleaciones médicas
Acero inoxidable médico 316LVM / 304V
Para determinadas calidades de acero inoxidable médico puede utilizarse un proceso de fusión al vacío VIM combinado con un control preciso de la composición química.
El contenido de carbono, azufre y otros elementos debe controlarse cuidadosamente de acuerdo con la especificación del material.
El objetivo es producir un lingote limpio y homogéneo que proporcione una materia prima estable para los posteriores procesos de trefilado y laminación en una línea de producción de alambre plano de acero inoxidable.
Aleaciones médicas de titanio Grade 2 / Grade 5
Las aleaciones de titanio requieren un control especialmente estricto de la atmósfera debido a su elevada reactividad con determinados gases a altas temperaturas.
La tecnología VAR puede utilizarse dentro de la ruta metalúrgica para mejorar la homogeneidad y calidad estructural del lingote.
Posteriormente, el material puede procesarse mediante trefilado, tratamientos térmicos y laminación de precisión.
Para obtener más información sobre el proceso de conformado posterior, consulte: ¿Cómo se fabrica el alambre rectangular médico de titanio?
Aleación de níquel-titanio Nitinol
La fabricación de Nitinol requiere un control particularmente preciso de la composición química, ya que pequeñas variaciones en la relación entre níquel y titanio pueden modificar las temperaturas de transformación y las propiedades funcionales del material.
Dependiendo de los requisitos del producto y de la ruta metalúrgica seleccionada, pueden utilizarse procesos de fusión y refusión bajo condiciones controladas para mejorar la homogeneidad del lingote.
El objetivo es proporcionar una base estable para las propiedades de memoria de forma y superelasticidad del alambre médico de Nitinol terminado.
Aleaciones de cobalto-cromo MP35N / CoCr
Para las aleaciones médicas de cobalto-cromo, el control de elementos como cobalto, cromo, níquel y molibdeno es fundamental.
La fusión por inducción al vacío puede utilizarse para mejorar el control de la composición y la homogeneidad de la aleación.
Una materia prima limpia y homogénea facilita posteriormente los procesos de trefilado, laminación y tratamiento térmico necesarios para obtener las propiedades mecánicas requeridas en aplicaciones médicas de alto rendimiento.
Parámetros técnicos clave de los equipos de fusión al vacío de grado médico
Los parámetros concretos deben determinarse según la aleación, la capacidad del horno, la ruta metalúrgica y las especificaciones finales del producto.
Entre los principales parámetros de control se encuentran:
- Nivel de vacío: sistemas de alto vacío diseñados de acuerdo con los requisitos metalúrgicos específicos de la aleación.
- Precisión del control de temperatura: control preciso de la temperatura para conseguir una fusión uniforme y repetible.
- Homogeneidad del lingote: optimización de la composición y de la estructura interna para reducir segregaciones, porosidades y otros defectos.
- Materiales aplicables: acero inoxidable médico, aleaciones de titanio, Nitinol, aleaciones de cobalto-cromo y otras aleaciones especiales.
- Integración de producción: posibilidad de conectar el proceso metalúrgico con los posteriores sistemas de trefilado, tratamiento térmico, laminación de precisión, medición y bobinado.
Defectos comunes durante la fusión y soluciones de optimización
Segregación de la composición de la aleación
Causas posibles:
Distribución térmica inadecuada, mezcla insuficiente o parámetros de fusión no optimizados.
Solución:
Optimizar los parámetros de calentamiento, el tiempo de mantenimiento y las condiciones de homogeneización para favorecer una distribución uniforme de los elementos de aleación.
Porosidades e inclusiones internas
Causas posibles:
Desgasificación insuficiente, condiciones de vacío inadecuadas o contaminación durante el proceso.
Solución:
Optimizar el nivel de vacío, el tiempo de desgasificación, la preparación de las materias primas y el control de la cámara de fusión.
Oxidación superficial del lingote
Causas posibles:
Entrada de aire, estanqueidad insuficiente de la cámara o control inadecuado de la atmósfera.
Solución:
Utilizar un diseño de cámara correctamente sellado, comprobar periódicamente la estanqueidad e integrar un sistema de monitorización continua del vacío.
FAQ sobre la fusión al vacío de aleaciones médicas
P1: ¿Cuál es la diferencia entre la fusión al vacío para aleaciones médicas y la fusión industrial convencional?
R: Las aplicaciones médicas de alto rendimiento suelen exigir un control más estricto de la composición, las impurezas, las inclusiones y la homogeneidad del material.
Por esta razón, la selección de equipos y parámetros de fusión debe realizarse de acuerdo con la especificación concreta de la aleación y los requisitos del producto final.
P2: ¿Todas las aleaciones para alambre médico necesitan procesos combinados VIM + VAR?
R: No necesariamente. La ruta de fusión depende del material, la especificación, los requisitos de pureza y las propiedades finales requeridas.
Algunas aleaciones pueden procesarse mediante VIM, mientras que otras pueden requerir etapas adicionales de refusión o refinado para alcanzar las características metalúrgicas deseadas.
P3: ¿Cómo influye la fusión al vacío en la precisión final del alambre médico?
R: Un lingote homogéneo y con bajo nivel de defectos proporciona una materia prima más estable para los procesos posteriores.
Esto ayuda a reducir problemas como grietas, deformación irregular y variaciones dimensionales durante el trefilado y la laminación de precisión.
Por ello, la calidad metalúrgica del material de partida constituye una base importante para la fabricación estable de alambres con tolerancias extremadamente estrictas.
Consulte también: Cómo lograr una tolerancia de ±0,002 mm en la fabricación de alambre rectangular médico.
P4: ¿Puede integrarse el equipo de fusión al vacío con líneas de trefilado y laminación?
R: Sí. El proceso de fusión puede integrarse dentro de una solución completa que incluya preparación del material, trefilado, tratamiento térmico, laminación de precisión, medición dimensional y bobinado.
La configuración final debe diseñarse de acuerdo con el material, las dimensiones del producto y la capacidad de producción requerida.
P5: ¿Cómo puede la fusión al vacío mejorar el rendimiento de producción?
R: Una materia prima con mayor homogeneidad y menor cantidad de defectos internos puede reducir determinados problemas durante los procesos posteriores de trefilado y laminación.
Esto puede contribuir a disminuir rechazos y desperdicios de material, aunque la mejora concreta del rendimiento depende de la aleación, la calidad de la materia prima, la configuración del proceso y los requisitos finales del producto.
Equipos de fusión al vacío recomendados y línea completa llave en mano
Equipos principales recomendados:
Horno VIM de fusión por inducción al vacío de grado médico, horno VAR de refusión por arco al vacío y línea de producción llave en mano desde la preparación de la aleación hasta la laminación de precisión.
Los equipos de fusión al vacío pueden configurarse específicamente de acuerdo con las características metalúrgicas de diferentes aleaciones médicas, prestando especial atención al control del vacío, la temperatura, la composición y la estabilidad del proceso.

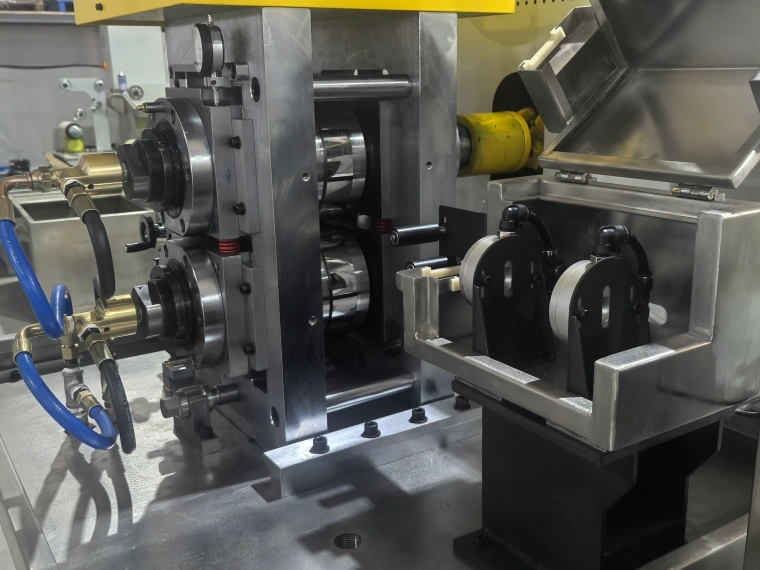

En combinación con una máquina de trefilado (Wire Drawing Machine) y un laminador de precisión (Precision Rolling Mill), es posible desarrollar una solución integral para la fabricación de alambre médico, desde la preparación del material hasta el producto final.
Sky Bluer Environmental Technology Co., Ltd. puede proporcionar soluciones personalizadas de producción de alambre médico que integran procesos de preparación del material, trefilado, tratamiento térmico, laminación de precisión, medición dimensional y bobinado, ayudando a los fabricantes a desarrollar líneas profesionales para la producción de alambres planos y rectangulares de aleaciones médicas.
