Introducción
El alambre plano de acero templable para muelles tiene una amplia aplicación en muelles automotrices, componentes de muelles industriales, piezas mecánicas y conjuntos de precisión que requieren alta resistencia y resistencia a la fatiga.
Materiales como SAE1095, SAE9254, 60Si2Mn, 50CrV4 y SUP10 ofrecen excelentes propiedades mecánicas tras el tratamiento térmico. Sin embargo, estos materiales de alta resistencia suponen mayores retos durante la fabricación del alambre plano.
Durante la laminación, pequeñas variaciones en el grosor, ancho, acabado de los bordes o calidad superficial pueden alterar el rendimiento final del muelle. Por ello, el control de calidad no es únicamente una etapa de inspección final, sino una parte integrada de todo el proceso de laminación.
Una línea moderna de producción de alambre plano de acero para muelles integra:
- Tecnología de laminación de precisión
- Sistemas de medición en línea
- Monitorización continua del proceso
- Regulación automática de parámetros
- Inspección final de calidad
Mediante métodos avanzados de control de calidad, los fabricantes logran dimensiones estables, reducir el desperdicio de material y garantizar un rendimiento uniforme de sus productos.
Sky Bluer Environmental Technology Co., Ltd. (CRM) ofrece soluciones de laminación de precisión con sistemas integrados de medición y control para la fabricación de alambre plano de acero para muelles de alto rendimiento.
Importancia fundamental del control de calidad en el alambre plano de acero para muelles
Los componentes de muelles trabajan bajo ciclos repetitivos de carga. Incluso defectos mínimos pueden convertirse en puntos de rotura potenciales durante su larga vida útil.
Los requisitos de calidad principales y su impacto en el producto terminado:
| Factor de calidad | Influencia en el producto final |
|---|---|
| Precisión del grosor | Determina la fuerza elástica del muelle y su rendimiento de montaje |
| Precisión del ancho | Garantiza uniformidad entre piezas fabricadas |
| Calidad superficial | Define la vida útil ante la fatiga |
| Estado de los bordes | Evita la aparición de fisuras por concentración de tensiones |
| Rectitud | Simplifica los procesos posteriores de transformación |
Para los aceros para muelles de alta resistencia, mantener una calidad constante durante la producción continua es más relevante que alcanzar una dimensión correcta en una única muestra.
Control de la precisión dimensional durante la laminación
La precisión dimensional es uno de los indicadores prioritarios en la fabricación de alambre plano. Durante el laminado se deben controlar rigurosamente:
- Grosor
- Ancho
- Forma del perfil
- Rectitud
Requisitos de precisión habituales
| Parámetro | Valor estándar |
|---|---|
| Tolerancia de grosor | ±0,005–0,02 mm |
| Tolerancia de ancho | ±0,01–0,05 mm |
| Rectitud | ≤3/1000 mm |
| Rugosidad superficial | Ra 0,4–0,8 μm |
Para cumplir estos criterios, los sistemas de laminación de precisión incorporan:
- Estructuras de laminación de alta rigidez
- Mecanismos de ajuste milimétrico de rodillos
- Servomotores de accionamiento estable
- Programas de reducción gradual optimizados
Sistema de medición láser en línea
La inspección manual tradicional solo permite analizar muestras tras finalizar la producción, un método insuficiente para el alambre plano de acero para muelles de precisión. Los sistemas de medición láser en línea realizan una monitorización continua mientras transcurre el laminado.
El equipo registra en tiempo real:
- Grosor del alambre
- Ancho del alambre
- Dimensiones del perfil
- Desviaciones dimensionales respecto a la especificación
Ventajas principales
- Monitorización continua en tiempo real El sistema detecta desviaciones dimensionales instantáneamente, permitiendo actuar rápidamente al operario.
- Control de proceso de lazo cerrado Los datos de medición se vinculan al sistema de automatización para ajustar automáticamente:
- Separación entre rodillos
- Presión de laminación
- Todos los parámetros de producción
- Reducción del desperdicio de material La detección anticipada de desviaciones disminuye:
- La cantidad de material desechado
- Los tiempos de parada por ajustes
- El trabajo manual de corrección
Control de la calidad superficial
La calidad superficial resulta especialmente crítica en los aceros para muelles, ya que las fisuras por fatiga suelen originarse en defectos de la superficie.
Defectos superficiales frecuentes y sus causas
| Defecto | Causa probable |
|---|---|
| Rayaduras | Rodillos desgastados o con acabado deficiente |
| Fisuras en bordes | Exceso de deformación en una única pasada |
| Superficie irregular | Presión de laminación inestable |
| Marcas de oxidación | Limpieza o manipulación incorrecta del material |
Para optimizar el acabado superficial, los fabricantes regulan:
- Estado superficial de los rodillos
- Funcionamiento del sistema de lubricación
- Velocidad de laminación
- Limpieza previa del alambre de entrada
Los equipos de laminación de precisión con herramientas optimizadas generan superficies lisas adaptadas a aplicaciones de muelles muy exigentes.
Control del acabado de bordes y del perfil
El estado de los bordes del alambre plano influye directamente en el rendimiento del muelle. Un acabado deficiente provoca:
- Concentración de tensiones locales
- Inicio de fisuras por fatiga
- Reducción considerable de la vida útil

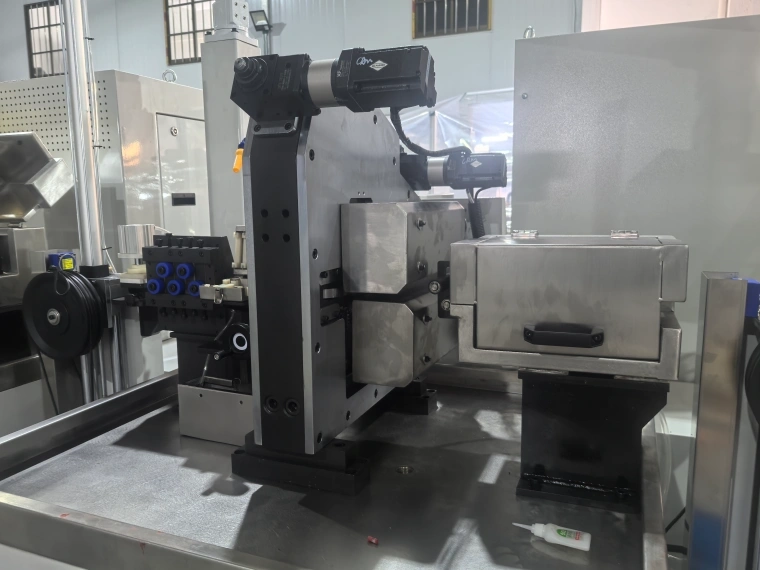

Los sistemas de laminación Cabeza Turca de cuatro rodillos son la elección habitual para perfiles rectangulares de alta precisión, ya que ejercen control de deformación desde múltiples direcciones.
Sus ventajas:
- Mayor simetría de los bordes
- Forma rectangular uniforme
- Precisión superior del perfil
Proceso completo de control de calidad en la fabricación de alambre plano
El sistema integral de gestión de calidad cubre cada etapa de la producción:
| Etapa productiva | Método de control de calidad |
|---|---|
| Inspección de materia prima | Verificación de la calidad de acero y estado del alambre |
| Desbobinado | Vigilancia de la estabilidad de la alimentación |
| Enderezado | Control de la alineación rectilínea del alambre |
| Laminación | Medición dimensional láser en línea |
| Inspección superficial | Detección visual y automática de defectos y acabado |
| Bobinado final | Comprobación de la uniformidad de las bobinas |
Este enfoque integrado garantiza que cada fase de fabricación contribuya a la fiabilidad del producto terminado.
Solución de control de calidad en laminación CRM
Sky Bluer Environmental Technology Co., Ltd. (CRM) diseña sistemas de laminación de precisión personalizados para fabricantes de alambre plano de acero para muelles. Las soluciones CRM integran los siguientes equipos y sistemas:
| Equipo / Sistema | Función principal |
|---|---|
| Molino de laminación de precisión | Conformado dimensional exacto del alambre |
| Sistema Cabeza Turca de cuatro rodillos | Regulación precisa del perfil rectangular |
| Casete de laminación | Ajuste estable y repetible de rodillos |
| Sistema de medición láser | Inspección dimensional en tiempo real |
| Control de lazo cerrado | Optimización automática continua del proceso |
Mediante la combinación de diseños mecánicos de alta precisión y tecnología de control inteligente, CRM ayuda a los fabricantes a mejorar la estabilidad productiva y mantener una calidad uniforme del alambre plano.
Preguntas frecuentes
- ¿Por qué es indispensable el control de calidad en la fabricación de alambre plano de acero para muelles? Porque pequeños defectos dimensionales o superficiales reducen la resistencia a la fatiga y alteran el rendimiento final del muelle.
- ¿Qué parámetros se deben controlar durante la laminación del alambre plano? Los indicadores clave son grosor, ancho, rectitud, calidad superficial y acabado de los bordes.
- ¿Cómo mejora la medición láser la calidad del laminado? La medición láser proporciona monitorización dimensional en tiempo real y mantiene una precisión constante durante toda la producción.
- ¿Qué tolerancias dimensionales alcanza la laminación de precisión? Según el material y la configuración del equipo, se consiguen tolerancias de grosor de ±0,005–0,02 mm.
- ¿Qué equipo incrementa la precisión del perfil rectangular? Los sistemas de laminación Cabeza Turca de cuatro rodillos son la opción estándar para perfiles planos y rectangulares de alta exigencia.
- ¿CRM ofrece soluciones de inspección en línea? Sí. CRM integra sistemas de medición láser y control de lazo cerrado en todas sus líneas de producción personalizadas de alambre plano.
Conclusión
El control de calidad es la base de una fabricación fiable de alambre plano de acero templable para muelles. Para estos materiales, es imprescindible controlar dimensiones, acabado superficial y precisión del perfil durante todo el proceso de laminación, con el fin de garantizar una larga vida útil y un rendimiento elástico estable de los muelles.
Los sistemas modernos de laminación de precisión equipados con medición en línea y regulación automática aportan mayor eficiencia, menos desperdicio y uniformidad constante de los productos.
Gracias a sus soluciones de laminación personalizadas, CRM brinda apoyo a clientes de todo el mundo para fabricar alambre plano de acero para muelles de alta calidad destinado a aplicaciones automotrices, industriales y de precisión.
