Introducción: Precisión y Cumplimiento en la Producción Moderna de Alambre Plano Médico
El alambre plano médico y el alambre perfilado son componentes fundamentales para dispositivos médicos de alta gama, incluidos stents vasculares, alambres de ortodoncia, guías quirúrgicas, implantes ortopédicos y electrodos para marcapasos. A diferencia del alambre metálico industrial convencional, el alambre de grado médico requiere tolerancias dimensionales extremadamente estrictas, un excelente acabado superficial, propiedades mecánicas estables y un estricto cumplimiento de los requisitos de biocompatibilidad. Incluso pequeñas desviaciones en el espesor, el ancho o defectos superficiales pueden provocar fallos en los dispositivos y riesgos para la seguridad clínica.
La mayoría de las fábricas tradicionales de alambre se centran únicamente en los procesos intermedios de laminado y trefilado, sin disponer de capacidades integradas para la purificación de materias primas y la fusión al vacío. Esto puede provocar una composición inestable de las aleaciones y una calidad inconsistente del alambre terminado.
Con más de 20 años de experiencia en laminado industrial y más de 669 socios industriales globales, incluidos SIEMENS, Yaskawa, SKF y OMRON, Sky Bluer ofrece soluciones completas llave en mano para la fabricación de alambre médico, que abarcan fusión al vacío, forjado, trefilado, laminado en frío de precisión, recocido al vacío, tratamiento superficial e inspección inteligente.
Esta guía constituye la página pilar principal de nuestro clúster de conocimientos sobre fabricación de alambre médico y explica sistemáticamente la tecnología completa de fabricación, la configuración de los equipos principales, los estándares de control de calidad y las soluciones de producción de ultra alta precisión para las principales aleaciones médicas.
Este artículo se centra en la tecnología de ingeniería y las aplicaciones de los equipos, en lugar de limitarse a una introducción básica de los materiales, proporcionando orientación técnica práctica a los fabricantes de alambre médico para lograr una producción en serie de alta precisión, alto rendimiento y conforme con los requisitos aplicables.
Flujo Completo de Fabricación de Alambre Plano Médico de Precisión
Los principales alambres de aleaciones médicas —acero inoxidable, aleaciones de titanio, Nitinol y aleaciones de cobalto-cromo— siguen un proceso estandarizado de fabricación de alta precisión.
El proceso completo abarca la inspección de materias primas, fusión y purificación al vacío, procesamiento del lingote, conformado del alambre, tratamiento térmico, laminado de precisión, acabado superficial e inspección final, formando un sistema de producción de circuito cerrado con un estricto control de calidad.
El flujo de proceso estandarizado es el siguiente:
Inspección y clasificación de materias primas
→ Fusión al vacío VIM/VAR
→ Homogeneización y forjado en caliente del lingote
→ Laminado en caliente para conformado inicial
→ Trefilado fino de múltiples pasadas
→ Recocido continuo al vacío
→ Laminado en frío de ultra alta precisión (alambre plano/perfilado)
→ Tratamiento superficial de precisión
→ Inspección dimensional y superficial en línea
→ Bobinado en ambiente libre de polvo y embalaje sellado
Inspección y Clasificación de Materias Primas
La producción de alambre médico comienza con una estricta selección de las materias primas. Elementos de impureza como carbono, oxígeno y azufre pueden afectar directamente la biocompatibilidad y la resistencia a la fatiga del alambre terminado.
Configuramos equipos profesionales de análisis espectral para detectar la composición de los materiales y seleccionar estrictamente las materias primas que cumplen las normas ASTM de grado médico. Los materiales no conformes se eliminan para evitar defectos de calidad por lotes en los procesos posteriores.
- Objetivo principal del proceso: controlar la pureza inicial del material y eliminar posibles desviaciones de composición.
- Dificultad del control de calidad: detección de elementos traza y control de consistencia entre lotes.
- Equipos auxiliares: analizador espectral de materias primas y durómetro de precisión.
Fusión y Purificación al Vacío VIM/VAR
La fusión convencional en atmósfera abierta puede provocar que las aleaciones médicas absorban oxígeno, nitrógeno y otras impurezas, reduciendo la resistencia a la corrosión y aumentando el riesgo de fractura del alambre terminado.
Para las aleaciones médicas de alta gama, la fusión secundaria al vacío es esencial.
Los equipos de fusión al vacío suministrados por Sky Bluer incluyen sistemas VIM (Vacuum Induction Melting – Fusión por Inducción al Vacío) y VAR (Vacuum Arc Remelting – Refusión por Arco al Vacío), capaces de eliminar eficazmente impurezas gaseosas e inclusiones no metálicas, homogeneizar la composición de la aleación y mejorar la densidad del material.
- Objetivo principal: purificar la aleación, eliminar poros internos e inclusiones y cumplir los requisitos de biocompatibilidad médica.
- Dificultad del control: estabilidad del grado de vacío y cristalización uniforme del lingote.
- Ventaja del equipo: nuestro sistema de fusión al vacío admite un grado de vacío ajustable de hasta 10⁻³ Pa para conseguir una purificación extremadamente elevada de las aleaciones médicas.
Homogeneización y Forjado en Caliente del Lingote
Después de la fusión al vacío, el lingote de aleación puede presentar una ligera segregación de componentes y tensiones internas no uniformes.
Se utiliza tratamiento térmico de homogeneización a alta temperatura combinado con forjado en caliente para refinar la estructura del grano, eliminar las tensiones de fundición y mejorar la ductilidad del material.
Esto proporciona una base adecuada para los posteriores procesos de trefilado y laminado de múltiples pasadas, reduciendo el riesgo de grietas y roturas del alambre.

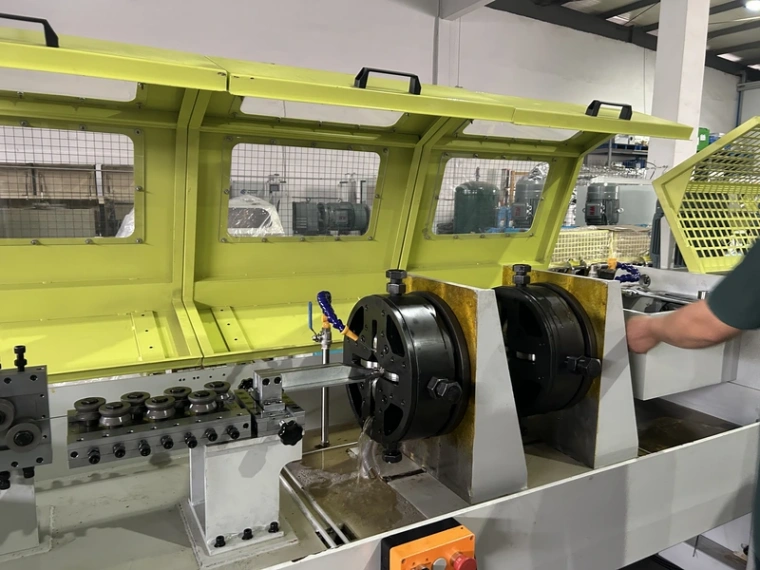

Trefilado Fino de Múltiples Pasadas
El alambre bruto forjado se transforma en un alambre redondo de precisión mediante un proceso continuo de trefilado de múltiples pasadas.
La máquina trefiladora desarrollada por Sky Bluer utiliza tecnología de control servo de tensión constante, permitiendo obtener un diámetro uniforme y una calidad superficial estable.
Una distribución adecuada de las pasadas de trefilado puede reducir eficazmente el endurecimiento por deformación de las aleaciones médicas y mejorar la continuidad de la producción.
Recocido Continuo al Vacío
Los alambres de aleaciones médicas son propensos al endurecimiento por deformación durante el trefilado y el laminado, lo que aumenta su fragilidad y reduce su conformabilidad.
El recocido convencional en atmósfera abierta puede provocar fácilmente oxidación y decoloración superficial.
Nuestros equipos de recocido al vacío permiten realizar tratamientos térmicos sin oxígeno y controlar con precisión la temperatura y el tiempo de mantenimiento de acuerdo con las características de cada aleación.
Este proceso elimina las tensiones internas generadas durante el procesamiento y restaura la ductilidad del material sin perjudicar el acabado superficial.
Laminado en Frío de Ultra Alta Precisión: Proceso Principal
El laminado en frío de precisión es el proceso fundamental que determina la precisión dimensional y la planitud del alambre plano médico.
A diferencia de las laminadoras industriales convencionales, la laminadora de precisión utilizada para fabricar alambre médico adopta tecnología de laminado de microdeformación en múltiples etapas, una estructura de alta rigidez y rodillos de carburo de tungsteno.
Además, incorpora compensación automática de temperatura y un sistema de retroalimentación dimensional de circuito cerrado.
Puede realizar el conformado de ultra alta precisión de alambres planos y perfilados, incluidos perfiles rectangulares y trapezoidales, alcanzando una tolerancia mínima de hasta ±0,001 mm.
Para conocer los parámetros profesionales y los detalles técnicos de este proceso, consulte nuestro artículo especializado:
Precision Rolling for Medical Flat Wire: Process and Equipment
Acabado Superficial de Precisión
Los alambres de grado médico destinados a implantes requieren un acabado superficial de nivel espejo, sin arañazos, rebabas ni capas de óxido.
Después del laminado en frío, los alambres se someten a procesos profesionales de pulido electrolítico y rectificado ultrafino para eliminar microdefectos superficiales, mejorar la suavidad y aumentar la resistencia a la corrosión.
De esta manera, el producto puede cumplir los estrictos requisitos de las aplicaciones médicas estériles.
Inspección Inteligente en Línea y Embalaje de Precisión
La línea de producción está equipada con un sistema completo de inspección dimensional en línea que permite monitorizar en tiempo real el espesor, ancho, planitud y defectos superficiales del alambre.
Todos los productos conformes se bobinan automáticamente en un entorno libre de polvo y posteriormente se sellan y embalan para evitar contaminación secundaria, cumpliendo los estrictos requisitos de fabricación de dispositivos médicos.
Comparación de Parámetros Técnicos de las Principales Aleaciones de Grado Médico
Las diferentes aleaciones médicas presentan diferencias significativas en parámetros de proceso, estándares de tolerancia y equipos necesarios.
| Material | Norma | Espesor (mm) | Ancho (mm) | Tolerancia estándar | Tolerancia Sky Bluer | Aplicaciones típicas |
|---|---|---|---|---|---|---|
| Acero inoxidable 316LVM | ASTM F138 | 0,01–0,30 | 0,035–0,80 | ±0,005 mm | ±0,002 mm | Guías vasculares, resortes quirúrgicos, accesorios para implantes |
| Acero inoxidable 304V | ASTM A313 | 0,01–0,25 | 0,03–0,75 | ±0,006 mm | ±0,002 mm | Alambres de ortodoncia, filtros médicos, instrumentos mínimamente invasivos |
| Titanio puro Grado 2 | ASTM F67 | 0,02–0,35 | 0,08–0,80 | ±0,005 mm | ±0,002 mm | Alambres para implantes ortopédicos y dispositivos médicos de fijación |
| Ti-6Al-4V ELI Grado 5 | ASTM F136 | 0,02–0,30 | 0,07–0,70 | ±0,006 mm | ±0,002 mm | Componentes quirúrgicos de alta resistencia y accesorios para implantes dentales |
| Nitinol (aleación NiTi) | ASTM F2063 | 0,025–0,20 | 0,076–0,80 | ±0,005 mm | ±0,002 mm | Stents vasculares, guías con memoria de forma, alambres de ortodoncia |
| MP35N / aleación CoCr | ASTM F562 | 0,015–0,28 | 0,06–0,75 | ±0,006 mm | ±0,002 mm | Electrodos de marcapasos y alambres médicos implantables de alta resistencia a la fatiga |
Principales Desafíos Técnicos y Soluciones Optimizadas
La fabricación de alambre plano médico de precisión presenta múltiples desafíos técnicos, incluidos el endurecimiento del material, las desviaciones dimensionales, la oxidación superficial y el bajo rendimiento de producción.
Basándose en años de experiencia en ingeniería, Sky Bluer ofrece soluciones específicas mediante equipos de precisión y sistemas de proceso desarrollados para superar estas limitaciones.
Control de Tolerancias Extremadamente Estrictas
La mayoría de las laminadoras convencionales solo pueden mantener tolerancias de aproximadamente ±0,01 mm, insuficientes para determinados dispositivos médicos de alta gama.
Durante la producción continua, el aumento de temperatura del equipo y el desgaste de los rodillos pueden provocar desviaciones dimensionales.
Solución Sky Bluer: las laminadoras de grado médico pueden equiparse con sistemas de compensación de temperatura en tiempo real, retroalimentación servo de circuito cerrado y estructuras de alta rigidez.
Para aplicaciones de ultra alta precisión, ofrecemos procesos personalizados capaces de alcanzar una tolerancia mínima de espesor de ±0,001 mm y una tolerancia de ancho de ±0,002 mm.
Más información:
How to Achieve ±0.002 mm Tolerance in Medical Rectangular Wire Manufacturing
Grietas y Endurecimiento por Deformación
Las aleaciones de titanio, Nitinol y cobalto-cromo presentan alta dureza y menor ductilidad, por lo que pueden agrietarse o romperse durante el laminado y el trefilado.
Solución Sky Bluer: utilizar un proceso de laminado de microdeformación de múltiples pasadas combinado con recocido al vacío segmentado, distribuyendo racionalmente la deformación y reduciendo las tensiones generadas por el endurecimiento del material.
Oxidación y Defectos Superficiales
Los alambres médicos son extremadamente sensibles a los defectos superficiales. La oxidación y los arañazos pueden afectar a la biocompatibilidad y la vida útil del producto.
Solución Sky Bluer: adoptar un proceso de producción sin oxígeno desde la fusión al vacío hasta el recocido al vacío, combinado con un entorno de producción libre de polvo y procesos profesionales de acabado superficial.
Consistencia Inestable Entre Lotes
Los ajustes manuales tradicionales pueden provocar diferencias significativas entre los parámetros de distintos lotes.
Solución Sky Bluer: utilizar una línea de producción inteligente y totalmente automatizada con configuración de parámetros mediante una sola operación y almacenamiento automático de los datos del proceso.
Esto permite mantener parámetros consistentes entre lotes y elevar la tasa de productos conformes por encima del 99,5 %.

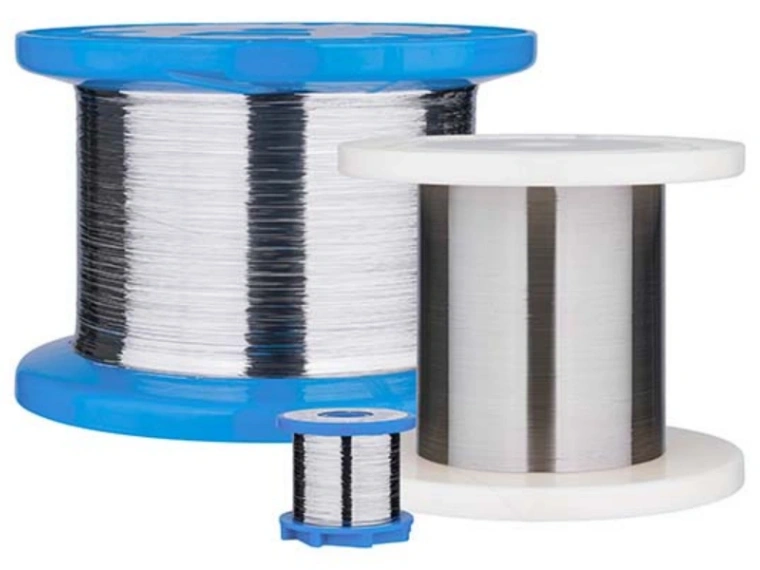

Aplicaciones del Alambre Plano Médico de Precisión
Alambre médico de acero inoxidable 316LVM/304V: gracias a su excelente resistencia a la corrosión y estabilidad mecánica, se utiliza principalmente en guías vasculares, alambres quirúrgicos, componentes de ortodoncia y filtros médicos.
Más información:
How Medical Stainless Steel Flat Wire Is Made: Process, Equipment and Applications
Alambre médico de aleación de titanio Grado 2/Grado 5: presenta baja densidad, buena biocompatibilidad y propiedades no magnéticas. Se utiliza ampliamente en alambres de fijación ortopédica, implantes dentales e instrumentos quirúrgicos mínimamente invasivos.
Más información:
How Medical Titanium Rectangular Wire Is Manufactured?
Alambre de aleación con memoria de forma Nitinol: gracias a su memoria de forma y superelasticidad, constituye un material fundamental para stents vasculares, oclusores y dispositivos de intervención mínimamente invasiva.
Alambre de aleación MP35N/CoCr: ofrece elevada resistencia a la fatiga y conductividad eléctrica estable, por lo que se utiliza especialmente en electrodos de marcapasos, alambres para implantes cardíacos y componentes médicos destinados a implantación prolongada.
Preguntas Frecuentes sobre la Fabricación de Alambre Médico
Q1: ¿Qué tolerancia de ultra alta precisión puede alcanzar su equipo de laminado de alambre médico?
Nuestra laminadora de precisión personalizada para aplicaciones médicas puede alcanzar de forma estable una tolerancia convencional de ultra alta precisión de ±0,002 mm y admite procesos personalizados con tolerancias de hasta ±0,001 mm.
Q2: ¿Pueden proporcionar una solución completa llave en mano desde la fusión al vacío hasta el alambre médico terminado?
Sí. A diferencia de proveedores que únicamente ofrecen equipos individuales de laminado o trefilado, Sky Bluer proporciona soluciones integrales que incluyen fusión al vacío, forjado, trefilado, laminado, recocido, tratamiento superficial y embalaje.
Q3: ¿Qué aleaciones médicas puede procesar la línea?
Nuestros equipos son compatibles con las principales aleaciones de grado médico, incluidos acero inoxidable médico 316LVM/304V, titanio Grado 2/Grado 5, Nitinol, MP35N y aleaciones de cobalto-cromo.
Q4: ¿Cómo se evitan arañazos y oxidación superficial?
Utilizamos tratamiento térmico al vacío sin oxígeno, matrices y rodillos de alta precisión diseñados para minimizar daños superficiales, entornos de producción cerrados y libres de polvo y procesos profesionales de pulido posterior.
Q5: ¿Qué ventajas ofrece la línea en términos de eficiencia?
Nuestra línea integrada de laminado y trefilado mejora la eficiencia global de producción en un 25 % en comparación con equipos independientes tradicionales y reduce el desperdicio de material en más de un 15 %.
El sistema totalmente automatizado reduce la intervención manual y permite una producción continua y estable durante 24 horas.
Q6: ¿Cumplen los equipos las normas internacionales de producción médica?
Nuestros equipos y soluciones de proceso están diseñados de acuerdo con las normas ASTM aplicables a materiales médicos y con los requisitos internacionales de fabricación de dispositivos médicos.
Q7: ¿Pueden personalizar la línea según la capacidad y las especificaciones del cliente?
Sí. Ofrecemos soluciones llave en mano completamente personalizadas según el espesor, ancho, material, producción diaria y requisitos de precisión del cliente, incluyendo configuración de equipos, puesta a punto del proceso, distribución de fábrica y formación del personal.
Q8: ¿Qué soporte posventa global ofrecen?
Proporcionamos servicio posventa global 24/7, incluyendo instalación in situ, puesta en marcha, formación técnica, mantenimiento de equipos y asistencia técnica a largo plazo.
Solución Recomendada de Línea Completa Llave en Mano para Alambre Médico
Basándose en las características del proceso completo de fabricación de alambre plano médico de precisión, Sky Bluer integra los principales equipos en una solución llave en mano que abarca desde la fusión al vacío hasta el embalaje final.
Esta solución ayuda a resolver problemas como la adquisición fragmentada de equipos, la falta de coordinación entre procesos y la inestabilidad de la calidad.
Configuración de Equipos Principales
- Sistema de fusión al vacío: equipos VIM/VAR para la fusión de alta pureza de aleaciones médicas.
- Máquina trefiladora de múltiples pasadas: equipo con control servo de tensión constante para formar con precisión el alambre redondo.
- Laminadora de ultra alta precisión: equipo de laminado en frío de microdeformación y múltiples etapas para el conformado preciso de alambre plano y perfilado.
- Horno de recocido continuo al vacío: tratamiento térmico sin oxígeno para eliminar tensiones.
- Sistema inteligente de inspección en línea: detección en tiempo real de dimensiones y defectos superficiales.
- Sistema automático de bobinado y embalaje libre de polvo: equipo para el embalaje final del producto.
Principales Ventajas de la Solución
- Diseño integrado de todo el proceso y conexión eficiente entre las distintas etapas.
- Control de tolerancias de ultra alta precisión, permitiendo la producción estable de alambre con tolerancias de ±0,002 mm.
- Compatibilidad con las principales aleaciones utilizadas en aplicaciones médicas.
- Más de 20 años de experiencia acumulada en tecnología de laminado y más de 669 socios industriales globales.
- Servicio integral: diseño personalizado, instalación en fábrica, formación técnica y soporte posventa durante todo el ciclo de vida del equipo.
Solicitud de Información
Si necesita una solución personalizada para una línea de producción de alambre médico, una lista detallada de parámetros de los equipos, planos de distribución de la línea o una cotización precisa, póngase en contacto con nuestro equipo profesional de ingeniería a través de info@precision-rolls.com.
Proporcionaremos una solución llave en mano adaptada a sus necesidades de producción para ayudarle a construir una fábrica inteligente de alambre médico de alta eficiencia y alta precisión.
