Introducción

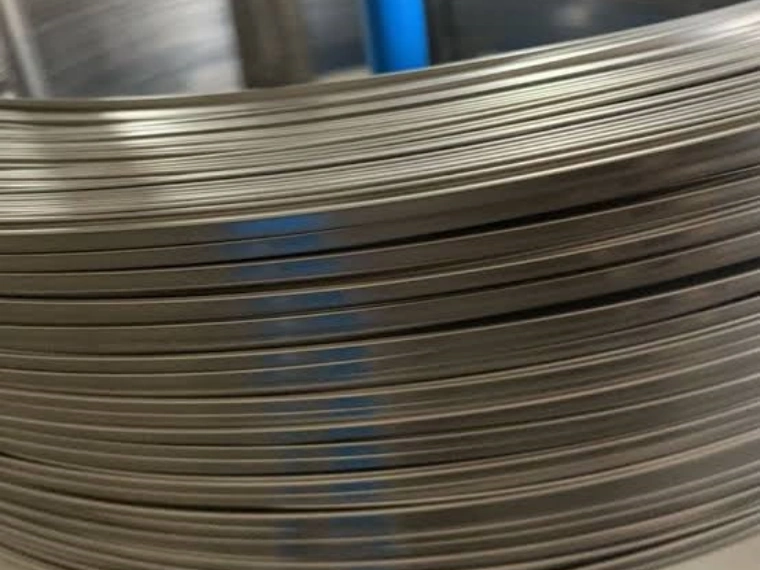

La producción de alambre plano de precisión rara vez se logra con una única pasada de laminación.
Cuando el alambre redondo se transforma en un perfil rectangular o plano, el material debe someterse a una deformación controlada para obtener los requisitos exigidos:
- Espesor
- Ancho
- Forma de la sección transversal
- Estado del borde
- Calidad superficial
- Tolerancia dimensional
Por este motivo, la laminación en múltiples pasadas se utiliza ampliamente en la fabricación de alambre plano de precisión.
En lugar de intentar alcanzar la dimensión final mediante una reducción intensa en una sola operación, la deformación total se distribuye en varias pasadas de laminación.
Un programa de pasadas bien diseñado permite a los fabricantes controlar el flujo del material, la fuerza de laminación, el endurecimiento por deformación y la precisión dimensional durante todo el proceso productivo.
Para materiales de alta resistencia, como el acero para muelles, el programa de pasadas adquiere una importancia especial, ya que una deformación excesiva en una única pasada puede aumentar el riesgo de:
- Fisuración de bordes
- Defectos superficiales
- Endurecimiento por deformación excesivo
- Inestabilidad dimensional
- Rotura del alambre
Por lo tanto, la laminación en múltiples pasadas no es simplemente un método para reducir el tamaño del alambre.
Se trata de una estrategia de ingeniería de procesos para controlar la deformación del material, desde el alambre de entrada hasta el alambre plano terminado.

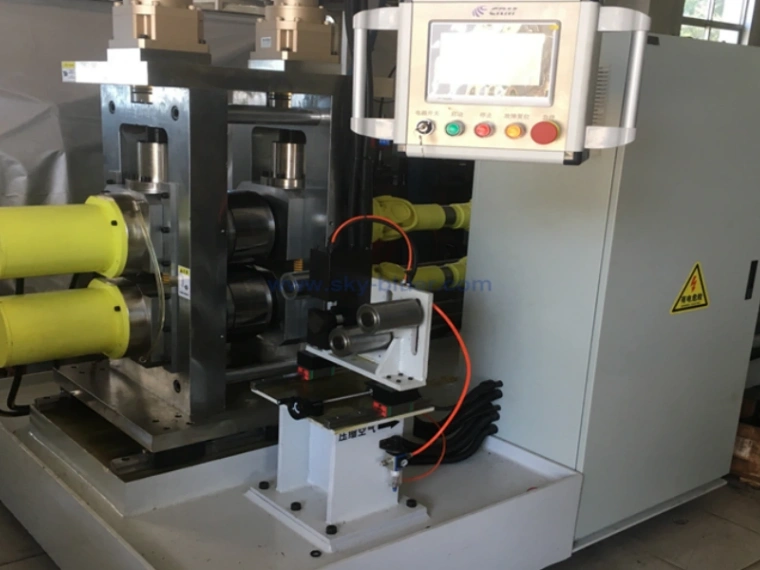

Sky Bluer Environmental Technology Co., Ltd. (CRM) desarrolla sistemas de laminación de precisión personalizados y líneas completas de producción de alambre plano basándose en el grado del material, tamaño de entrada, dimensiones finales, tolerancias y requisitos de producción.
¿Qué es la laminación de alambre plano en múltiples pasadas?
La laminación de alambre plano en múltiples pasadas consiste en dividir la deformación total requerida en varias etapas de laminación controladas.
Un proceso simplificado se puede representar como:
Alambre redondo → Pasada 1 → Pasada 2 → Pasada 3 → Perfil plano intermedio → Pasadas de acabado → Alambre plano final
Cada pasada realiza una cantidad determinada de deformación.
El objetivo es transformar gradualmente la sección transversal original manteniendo un flujo estable del material.
Por ejemplo, un alambre redondo debe convertirse en un alambre plano rectangular con un espesor mucho menor y un ancho mayor.
Intentar completar toda la transformación en una sola pasada generaría una fuerza de laminación excesiva y un flujo inestable del material.
El procesamiento en múltiples pasadas distribuye la deformación y permite optimizar cada etapa.
¿Por qué es necesario un programa de pasadas?
El programa de pasadas define cómo se reduce el material desde su tamaño inicial hasta las dimensiones finales.
Determina:
- Reducción por cada pasada
- Número de pasadas
- Dimensiones intermedias
- Secuencia de laminación
- Condiciones finales de acabado
Ejemplo simplificado:
表格
| Etapa | Espesor | Ancho | Objetivo principal |
|---|---|---|---|
| Entrada | 2,00 mm redondo | — | Materia prima |
| Pasada 1 | — | — | Deformación inicial |
| Pasada 2 | — | — | Desarrollo controlado del ancho |
| Pasada 3 | — | — | Reducción de espesor |
| Pasada 4 | — | — | Estabilización del perfil |
| Acabado | Final | Final | Control dimensional final |
Los valores exactos dependen del material, el diámetro inicial, las dimensiones finales y el equipo de laminación.
No existe un programa de pasadas universal válido para todos los productos.
Comprensión de la reducción en la laminación de alambre plano
La reducción describe la cantidad de material deformado durante una pasada de laminación.
Para la reducción de espesor, el cálculo básico se expresa como:
Reducción de espesor (%) = (h₀ − h₁) / h₀ × 100 %
Donde:
h₀ = espesor antes de la laminación
h₁ = espesor después de la laminación
Por ejemplo, si el espesor del material cambia de 2,00 mm a 1,60 mm:
Reducción = (2,00 − 1,60) / 2,00 × 100 % = 20 %
Sin embargo, la reducción de espesor por sí sola no describe todo el comportamiento de deformación del alambre plano.
El material puede experimentar simultáneamente:
- Reducción de espesor
- Ensanchamiento
- Alargamiento longitudinal
- Transformación de la sección transversal
Por lo tanto, el diseño de las pasadas debe considerar todo el flujo del material.
Reducción total frente a reducción por pasada
Dos conceptos son especialmente importantes.
Reducción total
Representa la deformación global entre el material inicial y el producto terminado.
Reducción por pasada
Representa la deformación que se produce en cada etapa individual de laminación.
Ejemplo:
Alambre inicial → 10 % de reducción → 12 % de reducción → 15 % de reducción → 12 % de reducción → Pasada de acabado
La deformación total se distribuye en varias etapas en lugar de concentrarse en una única pasada.
Este método permite un mejor control sobre:
- Fuerza de laminación
- Flujo del material
- Endurecimiento por deformación
- Formación de bordes
- Precisión dimensional
Problemas causados por una reducción excesiva en una sola pasada
Las reducciones elevadas en una única pasada generan varios inconvenientes.
Alta fuerza de laminación
Una deformación mayor requiere una fuerza de laminación superior. Esto incrementa la carga mecánica sobre:
- Rodillos
- Rodamientos
- Sistema de transmisión
- Bastidor de la máquina
Flujo desigual del material
Una deformación elevada dificulta mantener un perfil rectangular estable.
Endurecimiento por deformación
En el acero para muelles laminado en frío, una deformación excesiva aumenta rápidamente la dureza y reduce la ductilidad.
Fisuración de bordes
Una elevada deformación combinada con unas condiciones inadecuadas del material aumenta la tensión en los bordes y el riesgo de fisuras.
Inestabilidad dimensional
Una gran deformación complica el control preciso del ancho y el espesor.
Por ello, la reducción debe definirse mediante ingeniería, y no simplemente maximizarse.
Cómo diseñar un programa de laminación en múltiples pasadas
Un programa práctico de pasadas suele tener en cuenta varios factores.
Material
El primer criterio es el grado del material. Distintos materiales presentan:
- Límite elástico
- Resistencia a la tracción
- Ductilidad
- Comportamiento de endurecimiento por deformación
- Resistencia a la deformación
Por ejemplo, el acero para muelles de alto carbono requiere condiciones de proceso distintas al acero de bajo carbono o al cobre.
Tamaño de entrada
El diámetro inicial del alambre determina la deformación total necesaria. Un diámetro de entrada mayor puede exigir más pasadas de laminación para alcanzar las dimensiones finales deseadas.
Dimensiones finales
El ancho y espesor objetivo definen la relación de deformación final. Los productos con una relación ancho/espes elevada requieren un control especialmente cuidadoso del flujo del material.
Tolerancia requerida
Los productos que exigen tolerancias dimensionales muy ajustadas suelen necesitar pasadas de acabado dedicadas. La deformación en bruto y el control de precisión final no deben realizarse necesariamente bajo las mismas condiciones.
Pasadas de desbaste, intermedias y de acabado
El proceso en múltiples pasadas se divide generalmente en tres etapas.
Pasadas de desbaste
Su finalidad es absorber una parte importante de la deformación total.
Objetivos principales:
- Reducción rápida de dimensiones
- Transformación estable del material
- Producción eficiente
En esta etapa, la tolerancia dimensional es menos crítica que en la etapa de acabado.
Pasadas intermedias
La etapa intermedia va aproximando el material al perfil requerido.
Sus objetivos principales son:
- Desarrollo del ancho
- Reducción de espesor
- Estabilización del perfil
- Endurecimiento por deformación controlado
Esta etapa realiza la transición entre la deformación intensa y la laminación de precisión final.
Pasadas de acabado
Las pasadas finales se centran en:
- Espesor final
- Ancho final
- Geometría del borde
- Calidad superficial
- Tolerancia dimensional
Las pasadas de acabado deben operar en condiciones muy estables. Aquí adquieren especial importancia el diseño preciso de los rodillos y la medición en línea.
El ancho y el espesor deben controlarse conjuntamente
Uno de los mayores retos de la laminación de alambre plano es que el espesor y el ancho no actúan de forma independiente.
Cuando disminuye el espesor, el material puede fluir lateralmente y aumentar su ancho.
Por lo tanto:
Reducción de espesor → Flujo del material → Ensanchamiento → Perfil final
Si el programa de pasadas solo considera el espesor, el ancho final puede desviarse del valor objetivo.
Un buen diseño de pasadas contempla ambos parámetros:
- Reducción de espesor
- Desarrollo del ancho
Esto resulta especialmente importante para alambres planos estrechos con tolerancias de ancho ajustadas.
Área de sección transversal y conservación del material
Durante la laminación, el material sufre deformación plástica. Despreciando pequeños efectos del proceso, el área de sección transversal guarda una relación aproximada con la deformación y el alargamiento del material.
Relación simplificada:
A₀ × L₀ ≈ A₁ × L₁
Donde:
A₀ = área de sección transversal inicial
L₀ = longitud inicial
A₁ = área de sección transversal final
L₁ = longitud final
Al reducirse el área de sección transversal, el material suele alargarse.
Por ello, la velocidad de laminación, la tensión y la velocidad de bobinado deben coordinarse con el proceso de deformación. Esto guarda relación directa con los principios de control de tensión.
Programa de pasadas y endurecimiento por deformación del material
La laminación en frío incrementa la resistencia del material mediante endurecimiento por deformación.
En el acero para muelles esto puede ser beneficioso, ya que se requiere frecuentemente una alta resistencia.
Sin embargo, un endurecimiento excesivo reduce la ductilidad y aumenta el riesgo de fisuras.
El proceso en múltiples pasadas permite un mayor control sobre la acumulación de deformación. Los ingenieros evalúan:
- Reducción por pasada
- Trabajo en frío total
- Estado intermedio del material
- Deformación de acabado requerida
El objetivo es obtener las propiedades mecánicas y dimensionales finales exigidas sin generar tensiones de deformación excesivas.
Esto está estrechamente relacionado con el Control de tensiones residuales en la producción de alambre plano laminado en frío.
Programa de pasadas y calidad del borde
La calidad del borde es una de las características más importantes del alambre plano de precisión.
Un diseño deficiente de las pasadas puede provocar:
- Fisuración de bordes
- Ondulación del borde
- Radio de borde irregular
- Deformación excesiva del borde
La geometría de los rodillos debe guiar el flujo del material de forma controlada. Los factores influyentes incluyen:
- Diámetro de rodillo
- Geometría de la ranura
- Reducción por pasada
- Resistencia del material
- Relación ancho/espesor
Un programa de pasadas bien diseñado construye gradualmente el perfil final, en lugar de forzar al material a adoptar la geometría final de forma inmediata.
Programa de pasadas y calidad superficial
El programa de laminación también influye en la calidad superficial.
Problemas potenciales:
- Marcas de laminación
- Arañazos
- Variación de rugosidad superficial
- Marcas de deformación local
El estado de los rodillos es fundamental. Los rodillos de precisión con acabado superficial adecuado ayudan a reducir los defectos superficiales en las pasadas de acabado.
La velocidad de laminación y las condiciones de lubricación también afectan al estado superficial final.
Por lo tanto, la etapa de acabado debe diseñarse considerando tanto la precisión dimensional como la calidad superficial.
Laminación en múltiples pasadas y control de tensión
El programa de pasadas y el control de tensión deben analizarse conjuntamente.
Durante la laminación, el material avanza continuamente por distintas zonas de deformación. Si la tensión es inestable:
- El flujo del material puede variar
- La fuerza de laminación puede fluctuar
- El espesor puede volverse inestable
- Puede producirse rotura del alambre
Un sistema coordinado consta de: Desbobinador → Pasadas de laminación → Oscilador / Control de tensión → Bobinador
Una tensión estable permite al sistema de laminación trabajar en condiciones más predecibles.
Para ampliar información: Control de tensión en la laminación de alambre plano de precisión: sistemas de desbobinado, oscilador y bobinado.
Laminación en múltiples pasadas y medición dimensional en línea
Los modernos sistemas de laminación de precisión integran medición en línea durante la producción.
Tecnologías de medición habituales:
- Medición láser de espesor
- Medición láser de ancho
- Medición de perfiles
El sistema compara continuamente las dimensiones reales con los valores objetivo.
Proceso simplificado: Laminación → Medición en línea → Dimensión real → Comparación con valor objetivo → Control / Ajuste → Producto estable
Esto permite detectar desviaciones dimensionales mucho antes que el muestreo fuera‑de‑línea tradicional. Además, constituye la base para la producción en lazo cerrado. Consulte: Tecnología de control de espesor en lazo cerrado para laminadores de precisión.
Ejemplo de proceso de alambre plano en múltiples pasadas
Supongamos un requisito de producción en el que un alambre redondo de acero debe transformarse en alambre plano rectangular de precisión.
El proceso general puede ser:
Etapa 1 — Desbobinado
El alamcré bruto se libera de la bobina bajo tensión controlada.
Etapa 2 — Enderezado
El alambre se alinea antes de entrar en la sección de laminación.
Etapa 3 — Laminación inicial
La sección transversal redonda empieza a transformarse en un perfil más plano.
Etapa 4 — Laminación intermedia
Disminuye el espesor mientras se desarrolla el ancho.
Etapa 5 — Control de perfil
La geometría rectangular se apro progresivamente al objetivo.
Etapa 6 — Laminación de acabado
Se alcanzan el ancho y espesor finales.
Etapa 7 — Medición en línea
Se monitorizan continuamente las dimensiones terminadas.
Etapa 8 — Bobinado
El alambre plano terminado se rebobina en bobinas bajo control.
El número real de pasadas depende del material específico y los requisitos del producto.
Cómo optimizar el número de pasadas de laminación
Más pasadas no equivalen automáticamente a mayor calidad.
Pocas pasadas pueden provocar:
- Deformación excesiva por pasada
- Alta fuerza de laminación
- Fisuración de bordes
- Mal control del perfil
Demasiadas pasadas pueden provocar:
- Menor eficiencia productiva
- Mayor complejidad del equipo
- Endurecimiento por deformación adicional
- Mayores costes de producción
Por lo tanto, el número óptimo de pasadas es un equilibrio entre:
Calidad + Productividad + Comportamiento del material + Capacidad del equipo
La mejor solución depende de todo el proceso, no de un número fijo de pasadas.
Laminación en múltiples pasadas para alambre plano de acero para muelles
El alambre plano de acero para muelles es una aplicación especialmente exigente.
Materiales como:
- SAE1070
- SAE1095
- 60Si2Mn
- SUP10
requieren una deformación en frío cuidadosamente controlada.
El proceso de laminación debe equilibrar:
- Resistencia
- Ductilidad
- Precisión dimensional
- Calidad superficial
- Tensiones residuales
- Rendimiento a fatiga
Para aplicaciones de muelles, el programa de pasadas debe desarrollarse según el grado del material y su uso final.
Un programa diseñado para un grado de acero para muelles no debe aplicarse automáticamente a otro sin validación del proceso.
Resolución de problemas en la laminación en múltiples pasadas
Cuando aparecen defectos, los ingenieros deben revisar todo el programa de pasadas.
表格
| Problema | Causa posible | Solución potencial |
|---|---|---|
| Fisuración de bordes | Reducción excesiva | Disminuir la deformación por pasada |
| Desviación del ancho | Malo flujo del material | Optimizar la geometría de las pasadas |
| Variación de espesor | Holgura de rodillos inestable | Mejorar el sistema de control |
| Defectos superficiales | Estado de los rodillos | Inspeccionar / mejorar la superficie de rodillos |
| Rotura de alambre | Tensión o reducción excesiva | Optimizar tensión y reducción |
| Mala rectitud | Deformación desigual | Revisar secuencia de pasadas y tensión |
| Endurecimiento por deformación excesivo | Demasiada deformación en frío | Optimizar la distribución de la reducción total |
La solución correcta debe basarse siempre en el material, equipo y condiciones reales de producción.
Soluciones de laminación de precisión en múltiples pasadas de CRM
Sky Bluer Environmental Technology Co., Ltd. (CRM) desarrolla sistemas de laminación de precisión personalizados para:
- Alambre plano de acero para muelles
- Alambre plano de acero inoxidable
- Alambre plano de acero al carbono
- Alambre plano de cobre
- Alambre plano de acero aleado
- Alambre perfilado de precisión
Nuestra metodología de ingeniería integra:
✓ Análisis de materiales
✓ Diseño de programa de pasadas
✓ Diseño de rodillos de precisión
✓ Selección de laminadores
✓ Control de tensión
✓ Medición láser en línea
✓ Ajuste servo
✓ Automatización PLC
✓ Sistema de bobinado
El objetivo es ofrecer una solución de producción completa adaptada a los parámetros del cliente:
- Alambre de entrada
- Grado del material
- Ancho final
- Espesor final
- Tolerancia dimensional
- Requisitos superficiales
- Velocidad de producción
En lugar de aplicar una configuración estándar a todas las aplicaciones, CRM diseña el proceso de laminación en función del producto terminado requerido.
Preguntas frecuentes (FAQ)
- ¿Qué es la laminación de alambre plano en múltiples pasadas? La laminación de alambre plano en múltiples pasadas es un proceso en el que la deformación total necesaria para transformar el alambre de entrada en alambre plano se distribuye en varias pasadas de laminación controladas.
- ¿Por qué no fabricar alambre plano en una sola pasada? Una reducción intensa en una única pasada genera una fuerza de laminación excesiva, flujo inestable del material, alto endurecimiento por deformación y mayor riesgo de fisuración de bordes o rotura del alambre.
- ¿Cómo se determina la reducción por pasada? La reducción por pasada depende del grado del material, tamaño de entrada, dimensiones finales, equipo de laminación, tolerancia requerida y comportamiento de deformación del material.
- ¿Más pasadas de laminación producen siempre un mejor alambre plano? No. Pocas pasadas generan deformación excesiva; demasiadas pasadas reducen la productividad y originan endurecimiento por deformación innecesario. El número óptimo debe equilibrar calidad y eficiencia.
- ¿Cómo afecta el programa de pasadas al ancho del alambre plano? Al disminuir el espesor, el material fluye lateralmente y aumenta su ancho. Por ello, el diseño de pasadas debe controlar simultáneamente la reducción de espesor y el desarrollo del ancho.
- ¿Cómo afecta la laminación en múltiples pasadas al acero para muelles? La laminación controlada en múltiples pasadas distribuye la deformación en frío y ayuda a gestionar el endurecimiento por deformación, el flujo del material y la estabilidad dimensional. El proceso exacto depende del grado del acero para muelles.
- ¿Cómo interactúan el control de tensión y el programa de pasadas? Una tensión estable mantiene un flujo predecible del material a través de las pasadas de laminación. Una tensión inestable puede causar variaciones dimensionales, rotura de alambre y deformación irregular.
- ¿Se puede integrar medición en línea en una línea de laminación en múltiples pasadas? Sí. La medición láser en línea monitoriza el espesor y el ancho durante la producción y suministra datos para el ajuste del proceso y el control en lazo cerrado.
Conclusión
La laminación de alambre plano en múltiples pasadas es un proceso de deformación controlada para transformar alambre redondo u otros alambres de entrada en un perfil plano preciso.
El éxito del proceso depende del equilibrio correcto entre:
- Reducción total
- Reducción por pasada
- Secuencia de pasadas
- Comportamiento del material
- Geometría de rodillos
- Control de tensión
- Medición en línea
Para acero para muelles de alta resistencia y otros materiales de precisión, distribuir la deformación en pasadas adecuadas mejora el flujo del material, la estabilidad dimensional y la fiabilidad productiva.
El objetivo no es reducir el alambre lo más rápido posible.
El objetivo es controlar la deformación en cada etapa hasta obtener la geometría final requerida.
Sky Bluer Environmental Technology Co., Ltd. (CRM) suministra laminadores de precisión personalizados y soluciones completas para la producción de alambre plano, combinando ingeniería de procesos, utillaje de precisión, control de tensión, medición en línea y automatización.
Del alambre redondo al alambre plano de precisión — cada pasada cuenta.
