Introducción al alambre rectangular de titanio médico
El alambre rectangular de aleación de titanio de grado médico es un material perfilado fundamental para dispositivos médicos de alta gama utilizados en ortopedia, odontología y procedimientos mínimamente invasivos. En comparación con el alambre de acero inoxidable, las aleaciones de titanio presentan una menor densidad, excelente biocompatibilidad, propiedades no magnéticas y un módulo elástico más próximo al del hueso humano, lo que contribuye a reducir las reacciones adversas y la estimulación mecánica.
El titanio puro Grade 2 y la aleación de titanio Grade 5 Ti-6Al-4V ELI son dos de los materiales de titanio más utilizados en aplicaciones médicas. Sin embargo, las aleaciones de titanio presentan una elevada actividad química, se oxidan fácilmente, tienen una ductilidad limitada a temperatura ambiente y son difíciles de conformar mediante laminación. Por ello, las líneas convencionales de producción de alambre tienen dificultades para fabricar alambre rectangular de titanio médico de alta precisión y con una superficie adecuadamente controlada.
Sky Bluer se especializa en soluciones personalizadas para la fabricación de alambres perfilados de titanio para aplicaciones médicas, abordando desafíos técnicos como la oxidación, el agrietamiento y la inestabilidad durante el conformado.
Este artículo presenta sistemáticamente el proceso completo de fabricación, los equipos principales, las tecnologías clave de control y las aplicaciones del alambre rectangular de titanio médico, como parte del sistema integral presentado en nuestra página pilar: Guía de fabricación de alambre médico: desde la fusión hasta la producción de alambre plano de precisión.
Características de los materiales médicos de titanio Grade 2 y Grade 5
Titanio puro Grade 2 (ASTM F67)
El titanio Grade 2 se caracteriza por su elevada pureza, excelente biocompatibilidad, buena ductilidad y capacidad de conformado.
Es adecuado para aplicaciones como:
- Alambres para dispositivos médicos de fijación
- Componentes auxiliares para aplicaciones dentales
- Componentes implantables sometidos a cargas relativamente bajas
Estas aplicaciones exigen un control estricto del acabado superficial, la precisión dimensional y la consistencia del material.
Aleación de titanio Grade 5 Ti-6Al-4V ELI (ASTM F136)
Ti-6Al-4V ELI es una aleación de titanio con contenido intersticial extra bajo. Ofrece alta resistencia mecánica, excelente comportamiento frente a la fatiga y propiedades mecánicas estables.
Es uno de los materiales preferidos para implantes ortopédicos sometidos a altas cargas y componentes quirúrgicos de precisión.
Por este motivo, su fabricación exige un control extremadamente preciso y consistente del proceso de laminación.
Proceso completo de fabricación del alambre rectangular de titanio médico
El titanio y sus aleaciones tienen una elevada afinidad por el oxígeno a temperaturas elevadas. Por ello, el proceso de fabricación debe controlar cuidadosamente la atmósfera, la temperatura y la deformación del material.
El proceso completo incluye la fusión y purificación al vacío, la forja del lingote, el trefilado fino, el recocido al vacío, el laminado de precisión del perfil y el tratamiento superficial final.
Flujo del proceso:
Inspección de la materia prima de titanio
→ Refusión por arco al vacío (VAR)
→ Forja del lingote y refinamiento del grano
→ Trefilado fino
→ Recocido al vacío en múltiples etapas
→ Laminado de precisión del perfil rectangular
→ Pasivado y pulido superficial
→ Inspección de precisión y embalaje
Refusión y purificación al vacío
El titanio puede absorber fácilmente oxígeno, nitrógeno y otras impurezas durante determinadas etapas de procesamiento.
Mediante equipos de fusión al vacío y tecnología de refusión por arco al vacío (VAR) se puede mejorar la homogeneidad y pureza del material, ayudando a garantizar que el lingote de titanio cumpla los requisitos establecidos para la aplicación médica correspondiente.
Un control adecuado de las impurezas y de la composición del material también ayuda a reducir el riesgo de fragilidad y fallos prematuros en el alambre terminado.
Trefilado fino con baja deformación por pasada
Las aleaciones de titanio pueden presentar una capacidad limitada de deformación en frío, especialmente cuando la reducción por pasada no está correctamente controlada.
La máquina de trefilado de alambre utiliza una alimentación uniforme y un proceso de trefilado de múltiples pasadas con reducciones controladas.
Este método ayuda a:
- Reducir el riesgo de rotura del alambre
- Evitar arañazos y defectos superficiales
- Controlar el endurecimiento por deformación
- Obtener un alambre redondo de alta calidad para el posterior laminado rectangular
Recocido al vacío en múltiples etapas
Durante el trefilado, el alambre de titanio experimenta endurecimiento por deformación y acumulación de tensiones internas.
El recocido al vacío realizado entre determinadas etapas del proceso permite reducir las tensiones internas y recuperar la ductilidad necesaria para las siguientes operaciones de conformado.
Al mismo tiempo, una atmósfera adecuadamente controlada ayuda a limitar la oxidación superficial y las alteraciones de color asociadas al tratamiento térmico en presencia de aire.
Laminado de precisión de perfiles especiales: proceso clave
A diferencia de un simple alambre plano, el alambre rectangular de titanio requiere un control preciso de las dimensiones, los radios de las esquinas, la planitud de las caras laterales y la simetría general de la sección transversal.

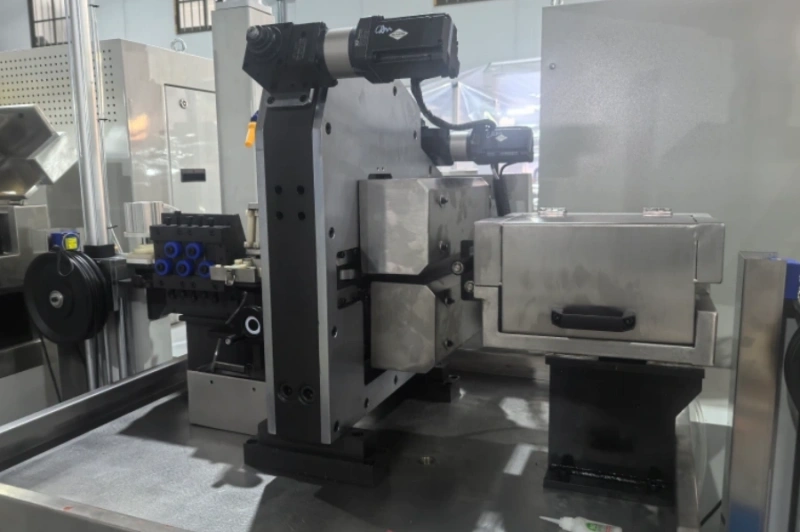

La laminadora personalizada para perfiles especiales utiliza tecnología de conformado en múltiples pasadas para transformar gradualmente el alambre hasta obtener la sección rectangular requerida.
Los principales parámetros que deben controlarse incluyen:
- Anchura
- Espesor
- Radio de las esquinas
- Simetría de la sección transversal
- Planitud lateral
- Rectitud longitudinal
- Calidad superficial
Para obtener más información sobre esta etapa, consulte: Laminado de precisión de alambre plano médico: proceso y equipos.
Tratamiento superficial y pasivado de grado médico
Después del laminado, el alambre rectangular de titanio puede someterse a procesos específicos de limpieza, pasivado y pulido ultrafino según los requisitos de la aplicación final.
Estos tratamientos permiten obtener una superficie limpia y uniforme y favorecer la formación de una capa superficial estable de óxido de titanio.
El proceso superficial debe seleccionarse de acuerdo con el grado del material, la aplicación médica prevista y las normas aplicables al producto final.
Principales dificultades técnicas y soluciones
Oxidación del titanio a altas temperaturas
Solución: utilizar procesos térmicos con atmósfera controlada o vacío cuando sea necesario y minimizar la exposición innecesaria del titanio caliente al aire.
Esto ayuda a reducir la oxidación, la contaminación superficial y las diferencias de color.
Baja ductilidad y riesgo de agrietamiento durante el conformado
Solución: optimizar la reducción de cada pasada y combinar el laminado de microdeformación en múltiples etapas con tratamientos intermedios de recocido cuando sean necesarios.
De esta manera se puede equilibrar la fuerza de deformación con la ductilidad disponible del material y reducir significativamente el riesgo de grietas.
Asimetría de la sección rectangular y defectos en los bordes
Solución: utilizar rodillos perfilados personalizados y sistemas de medición y ajuste dimensional durante el proceso.
Esto permite mantener una sección rectangular uniforme y mejorar la consistencia de los bordes y las caras laterales.
Control de tolerancias de ultraprecisión
Mediante una laminadora de alta rigidez, rodillos de precisión y sistemas inteligentes de medición y compensación, una línea adecuadamente configurada puede diseñarse para trabajar con tolerancias dimensionales extremadamente estrictas.
Para aplicaciones que requieren tolerancias de hasta ±0,002 mm, la configuración final debe determinarse según el material, las dimensiones del producto, la relación anchura/espesor, la velocidad de producción y el método de medición.
Para conocer más detalles, consulte: Cómo alcanzar una tolerancia de ±0,002 mm en la fabricación de alambre rectangular médico.
Aplicaciones médicas del alambre rectangular de titanio
Alambre rectangular de titanio puro Grade 2
Sus aplicaciones pueden incluir:
- Accesorios para ortodoncia dental
- Elementos de fijación para aplicaciones médicas
- Alambres de conexión para instrumentos mínimamente invasivos
- Componentes médicos perfilados de baja carga
Alambre rectangular de aleación de titanio Grade 5
Sus aplicaciones pueden incluir:
- Componentes para sistemas de fijación ortopédica
- Componentes para sistemas de corrección vertebral
- Componentes quirúrgicos de alta resistencia
- Piezas perfiladas de precisión para dispositivos médicos
Preguntas frecuentes sobre la fabricación de alambre rectangular de titanio médico
P1: ¿Por qué el alambre médico de titanio es más difícil de fabricar que el alambre de acero inoxidable?
R: El titanio presenta una elevada actividad química, una fuerte afinidad por el oxígeno a altas temperaturas y características de conformado diferentes a las del acero inoxidable. Por ello, requiere un control más preciso de la temperatura, la atmósfera, la deformación y el tratamiento térmico.
P2: ¿Cuál es la clave para producir alambre rectangular de titanio de alta calidad?
R: Los factores fundamentales incluyen materias primas de calidad controlada, una adecuada protección frente a la oxidación, deformaciones controladas en múltiples pasadas, tratamientos de recocido correctamente diseñados y rodillos perfilados de alta precisión.
P3: ¿Pueden sus equipos producir alambres de titanio con perfiles personalizados?
R: Sí. Podemos desarrollar soluciones de laminado para perfiles rectangulares, trapezoidales y otras secciones especiales de acuerdo con los planos, dimensiones, tolerancias y requisitos de producción del cliente.
P4: ¿El alambre de titanio terminado necesita un tratamiento especial contra la corrosión?
R: Dependiendo de la aplicación, pueden utilizarse procesos profesionales de limpieza, pasivado y pulido para obtener una superficie estable y controlada. Los requisitos concretos deben definirse de acuerdo con la aplicación médica y las normas correspondientes.
P5: ¿Qué nivel de precisión puede alcanzar una línea de producción de alambre rectangular de titanio?
R: Para determinadas especificaciones y configuraciones de línea, el sistema puede diseñarse para alcanzar tolerancias dimensionales de hasta ±0,002 mm y una rectitud de hasta ≤0,3 mm/m. La precisión real depende del grado de titanio, las dimensiones de entrada y salida, la reducción, la velocidad y la configuración del sistema de medición.
Equipos recomendados y línea llave en mano para alambre de titanio
Los principales equipos recomendados incluyen:
- Línea de producción de alambre rectangular de titanio Grade 2 / Grade 5
- Laminadora de precisión para alambres de perfiles especiales
- Máquina de trefilado de alambre
- Sistema de recocido al vacío
- Equipos de fusión y refusión al vacío
- Sistemas de medición dimensional en línea
- Equipos de bobinado de precisión
La solución llave en mano de Sky Bluer Environmental Technology Co., Ltd. para la fabricación de alambre de titanio está diseñada para abordar los principales desafíos del procesamiento de estos materiales, como la oxidación, el agrietamiento, la estabilidad dimensional y la precisión del perfil.
Mediante la integración del trefilado, el tratamiento térmico, el laminado de precisión, la medición y el bobinado, podemos desarrollar líneas personalizadas según el grado de titanio, las dimensiones del producto terminado, las tolerancias y los requisitos específicos de producción.
¡Contacte con nuestro equipo de ingeniería para obtener una solución personalizada y una cotización para su línea de producción de alambre rectangular de titanio médico!
