Introducción
Los conductores Roebel Bar son conductores transpuestos especializados utilizados en grandes motores, generadores y otras máquinas eléctricas rotativas de alta potencia. A diferencia de un conductor rectangular de cobre convencional de una sola pieza, un Roebel Bar está formado por múltiples hilos de cobre aislados que se conforman y transponen de manera que cada hilo ocupa periódicamente diferentes posiciones dentro del conductor completo.
Esta estructura es especialmente importante en máquinas eléctricas de gran tamaño, donde las dimensiones del conductor y los campos magnéticos pueden provocar una distribución no uniforme de la corriente y pérdidas adicionales.
Desde el punto de vista de la fabricación, el rendimiento de un Roebel Bar comienza con la calidad de cada uno de sus hilos de cobre. La precisión dimensional, la geometría de los hilos, el radio de las esquinas, la calidad superficial, las propiedades mecánicas, el aislamiento y la uniformidad de la transposición influyen directamente en el conductor terminado.
Este artículo analiza la estructura, las aplicaciones, los requisitos técnicos, la fabricación de los hilos y las principales consideraciones de producción de los conductores Roebel Bar para motores y generadores.

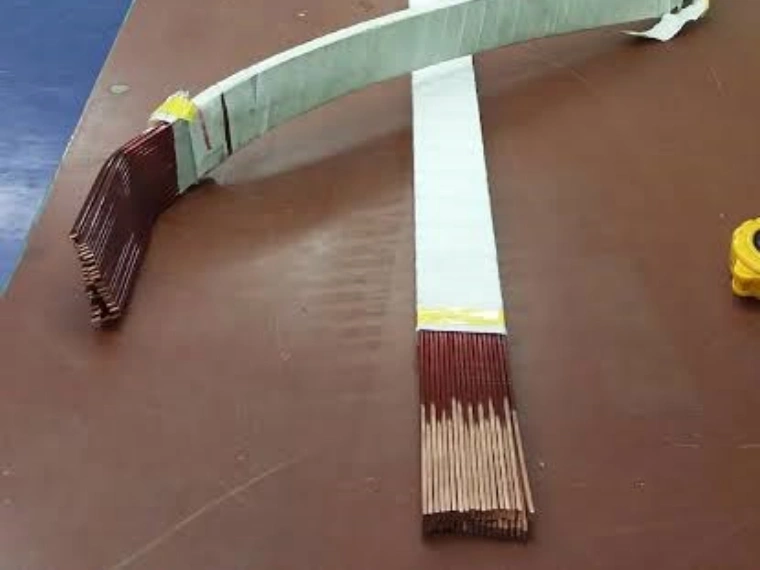

¿Qué es un Conductor Roebel Bar?
Un Roebel Bar es un conductor transpuesto ensamblado a partir de múltiples hilos de cobre aislados individualmente.
Los hilos individuales se conforman y organizan de manera que sus posiciones cambien a lo largo de la longitud del conductor.
Una estructura de fabricación simplificada es:
Varilla de Cobre → Trefilado → Producción de Hilos Rectangulares de Cobre → Aislamiento de los Hilos → Conformado de los Hilos → Transposición → Ensamblaje del Roebel Bar
Las características típicas incluyen:
| Parámetro | Descripción Típica |
|---|---|
| Material del conductor | Cobre de alta conductividad |
| Hilo individual | Cobre rectangular / perfilado |
| Aislamiento del hilo | Aislamiento eléctrico específico según la aplicación |
| Número de hilos | Según el diseño de la máquina |
| Disposición de los hilos | Transpuesta |
| Estructura terminada | Conductor ensamblado tipo barra |
| Aplicaciones principales | Grandes motores y generadores |
| Tolerancia dimensional | Dependiente de la aplicación |
| Requisito superficial | Superficie lisa y libre de defectos |
| Estado mecánico | Adecuado para conformado y transposición |
La geometría exacta del conductor se determina según el diseño de la máquina eléctrica, la capacidad de corriente, las dimensiones de las ranuras, el nivel de tensión, el sistema de refrigeración y los requisitos electromagnéticos.
¿Por Qué se Utiliza la Transposición?
En las máquinas eléctricas de gran tamaño, los conductores trabajan dentro de campos electromagnéticos complejos.
Si un conductor de gran sección se fabricara como una sola pieza sólida de cobre, las diferentes zonas del conductor podrían estar expuestas a distintas condiciones electromagnéticas. Esto puede contribuir a la aparición de corrientes circulantes y pérdidas adicionales por corrientes parásitas.
Una solución consiste en dividir el conductor en múltiples hilos aislados y transponer sus posiciones.
El principio puede simplificarse de la siguiente manera:
Conductor Grande → Múltiples Hilos Más Pequeños → Aislamiento Individual → Transposición Controlada → Conductor Ensamblado
Mediante la transposición, los hilos individuales ocupan periódicamente diferentes posiciones dentro de la sección transversal del conductor.
Esto ayuda a conseguir condiciones electromagnéticas más equilibradas entre los diferentes hilos y puede reducir las pérdidas adicionales en los devanados de máquinas eléctricas de gran tamaño.
Principales Aplicaciones de los Conductores Roebel Bar
Los Roebel Bar se utilizan principalmente en grandes máquinas eléctricas rotativas y no en motores convencionales de pequeño tamaño.
Las aplicaciones típicas incluyen:
| Aplicación | Principal Requisito del Conductor |
| Grandes generadores | Alta capacidad de corriente |
| Generadores hidroeléctricos | Rendimiento fiable del devanado a largo plazo |
| Turbogeneradores | Control de pérdidas electromagnéticas |
| Grandes motores industriales | Sistemas de devanado de alta potencia |
| Generadores especializados | Geometría específica del conductor |
| Máquinas rotativas de alta potencia | Distribución optimizada de la corriente |
El diseño del conductor puede variar considerablemente según la máquina.
Para una introducción más amplia sobre conductores planos de cobre utilizados en máquinas eléctricas, consulte Copper Flat Wire for Motors and Generators: Applications and Requirements.
[INSERT 5-16 URL]
Estructura de un Roebel Bar
Un Roebel Bar debe considerarse como un sistema de conductor completo y no simplemente como un único alambre de cobre.
Su rendimiento depende de varios elementos interrelacionados.
Hilos de Cobre
Los hilos individuales proporcionan las vías de conducción eléctrica.
Los principales parámetros de los hilos incluyen:
- Ancho
- Espesor
- Geometría de la sección transversal
- Radio de las esquinas
- Calidad superficial
- Propiedades mecánicas
- Tolerancia dimensional
Aislamiento de los Hilos
Los hilos individuales están eléctricamente aislados de los hilos adyacentes de acuerdo con el diseño del devanado.
Transposición
Los hilos se conforman y organizan de manera que intercambien sus posiciones a lo largo de la barra.
Geometría Final de la Barra
Después del ensamblaje de los hilos, el Roebel Bar terminado debe cumplir los requisitos dimensionales generales necesarios para el estator u otras estructuras del devanado.
Requisitos Técnicos de los Hilos Individuales de Cobre
La precisión dimensional de cada hilo es importante porque múltiples hilos deben ensamblarse para formar una sola barra terminada.
Los valores típicos de referencia pueden incluir:
| Parámetro | Requisito Típico |
| Material | Cu-ETP / Cobre libre de oxígeno |
| Ancho del hilo | Aprox. 2–15 mm |
| Espesor del hilo | Aprox. 0,8–5 mm |
| Tolerancia de ancho | ±0,01–0,03 mm |
| Tolerancia de espesor | ±0,005–0,02 mm |
| Tolerancia de espesor de alta precisión | Hasta aprox. ±0,005 mm |
| Radio de esquina | Dependiente de la aplicación |
| Superficie | Lisa y libre de defectos |
| Estado de los bordes | Sin rebabas |
| Estado del cobre | Específico según la aplicación |
| Conductividad | Cobre de alta conductividad |
Estos valores son referencias generales de ingeniería y no especificaciones universales para Roebel Bar.
Las dimensiones y tolerancias reales de los hilos siempre deben determinarse según los planos del conductor proporcionados por el cliente y el diseño específico del motor o generador.
Para obtener más información sobre conductores rectangulares de cobre de precisión, consulte Bare Rectangular Copper Wire: Types, Applications and Manufacturing
Por Qué es Importante la Precisión Dimensional de los Hilos
En un conductor compuesto por múltiples hilos, las variaciones dimensionales pueden acumularse durante el ensamblaje.
Considere el siguiente ejemplo simplificado:
| Variación del Espesor por Hilo | 10 Hilos | 20 Hilos | 30 Hilos |
| 0,002 mm | 0,02 mm | 0,04 mm | 0,06 mm |
| 0,005 mm | 0,05 mm | 0,10 mm | 0,15 mm |
| 0,010 mm | 0,10 mm | 0,20 mm | 0,30 mm |
El efecto real depende de la disposición de los hilos y de la geometría de la barra, pero este ejemplo demuestra por qué la uniformidad dimensional es importante.
Por lo tanto, los fabricantes deben controlar no solo las dimensiones medias de los hilos, sino también la estabilidad dimensional continua a lo largo de toda su longitud.
Geometría de los Hilos y Transposición
Los hilos utilizados en Roebel Bar presentan requisitos de conformado más exigentes que un alambre rectangular de cobre convencional.
Durante la fabricación, los hilos deben seguir el patrón de transposición diseñado mientras mantienen la integridad del conductor y de su aislamiento eléctrico.
| Parámetro | Influencia en la Fabricación |
| Ancho del hilo | Geometría final de la barra |
| Espesor del hilo | Dimensiones generales del conductor |
| Geometría de los bordes | Comportamiento durante el conformado y aislamiento |
| Estado mecánico | Capacidad de conformado del hilo |
| Consistencia dimensional | Estabilidad de la transposición |
| Estado del aislamiento | Separación eléctrica |
| Alineación de los hilos | Precisión final de la barra |
Esto significa que el proceso de laminación previo debe considerar también la operación posterior de conformado de los hilos.
Un hilo de cobre que cumpla los requisitos de ancho y espesor, pero presente una consistencia mecánica deficiente, puede seguir causando problemas durante la fabricación del Roebel Bar.
Radio de Esquina y Calidad de los Bordes
El radio de las esquinas es otro parámetro importante de los hilos individuales de cobre.
Los bordes excesivamente afilados o dañados pueden aumentar el riesgo de problemas en el aislamiento durante los procesos posteriores.
| Estado del Borde | Posible Efecto |
| Esquina afilada | Mayor esfuerzo sobre el aislamiento |
| Rebabas | Posibles daños en el aislamiento |
| Radio de esquina irregular | Geometría inconsistente del hilo |
| Grieta en el borde | Menor fiabilidad |
| Arañazo superficial | Puede afectar al aislamiento |
| Radio de esquina controlado | Procesamiento posterior más estable |
El radio adecuado depende de las dimensiones del hilo, el sistema de aislamiento y los requisitos de conformado.
Para conductores que utilizan sistemas de aislamiento a base de mica, consulte Mica Insulated Rectangular Copper Wire for Motors and Generators.
Requisitos de Calidad Superficial
La fabricación de hilos para Roebel Bar requiere una superficie de cobre limpia y controlada.
Los defectos típicos que deben evitarse incluyen:
- Arañazos
- Marcas de rodillos
- Rebabas
- Grietas en los bordes
- Partículas de cobre
- Oxidación
- Contaminación superficial
Los defectos superficiales pueden adquirir mayor importancia después del aislamiento, ya que posteriormente los hilos deben someterse a procesos de conformado y ensamblaje.
Por lo tanto, el equipo de laminación debe proporcionar:
- Superficies de rodillos de alta calidad
- Alineación estable de los rodillos
- Lubricación controlada
- Guiado preciso del alambre
- Tensión estable
- Bobinado cuidadoso
La calidad superficial debe controlarse desde el proceso inicial de laminación y no corregirse únicamente después de fabricar los hilos.
Proceso de Fabricación de los Hilos de Cobre para Roebel Bar
Antes de realizar la transposición Roebel, primero deben fabricarse los hilos de cobre de precisión.
Una ruta típica de producción previa es:
Varilla de Cobre → Trefilado → Recocido → Laminación de Precisión → Calibrado → Medición en Línea → Inspección Superficial → Aislamiento de los Hilos
Trefilado
El trefilado prepara el alambre de cobre para la posterior laminación de precisión y puede utilizarse para obtener el diámetro intermedio requerido.
Recocido
El estado mecánico del cobre debe ser adecuado para el posterior conformado de los hilos.
Por lo tanto, el recocido puede incorporarse de acuerdo con las propiedades requeridas del cobre.

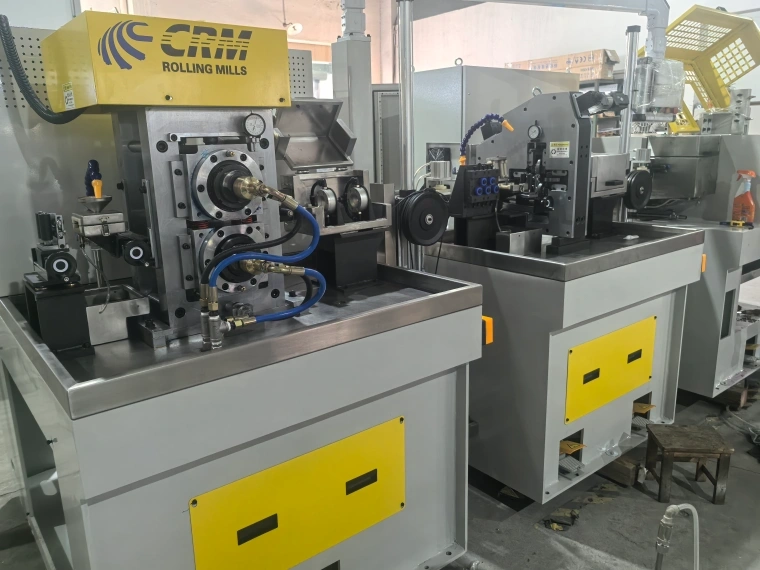

Laminación de Precisión
El proceso de laminación crea la geometría rectangular del hilo.
| Parámetro de Laminación | Influencia Principal |
| Separación entre rodillos | Espesor del hilo |
| Perfil del rodillo | Geometría de la sección transversal |
| Alineación de rodillos | Simetría del hilo |
| Reducción por pasada | Deformación del material |
| Acabado superficial del rodillo | Calidad superficial del cobre |
| Tensión de entrada | Estabilidad de laminación |
| Tensión de salida | Consistencia dimensional |
| Velocidad de línea | Estabilidad de producción |
Cuando se requieren tolerancias más estrictas, pueden utilizarse múltiples etapas de laminación o calibrado.
Medición en Línea y Control de Bucle Cerrado
La medición continua resulta especialmente útil cuando es necesario producir grandes cantidades de hilos idénticos.
| Medición | Objetivo |
| Ancho | Mantener las dimensiones del hilo |
| Espesor | Controlar la geometría final |
| Posición | Mantener la alineación durante la laminación |
| Velocidad de línea | Sincronizar la producción |
| Tensión | Estabilizar el flujo del material |
| Posición de los rodillos | Permitir la corrección automática |
Un concepto de control de bucle cerrado puede expresarse de la siguiente manera:
Medición Láser → Desviación Dimensional → Control PLC → Ajuste de Rodillos → Hilo Corregido
Esto puede ayudar a mantener dimensiones uniformes durante ciclos prolongados de producción.
Para obtener más información sobre tecnología integrada de laminación, consulte Magnet Wire Rolling and Drawing Solutions for High Efficiency Electrical Conductors:
De Hilos Rectangulares de Cobre a Roebel Bar
Después de fabricar y aislar los hilos individuales, estos pasan al proceso de conformado y transposición.
Una ruta simplificada es:
Hilos de Cobre de Precisión → Aislamiento Individual → Conformado de Hilos → Transposición Controlada → Ensamblaje de Hilos → Conformado Final de la Barra → Inspección
Esta etapa requiere una coordinación precisa entre múltiples hilos.
Los parámetros importantes incluyen:
- Posición de los hilos
- Geometría de transposición
- Tensión de los hilos
- Precisión de conformado
- Protección del aislamiento
- Dimensiones generales de la barra
- Rectitud final
El proceso de conformado debe crear la transposición requerida sin dañar el cobre ni el aislamiento de los hilos.
Roebel Bar vs. Conductor CTC
Los Roebel Bar y los conductores CTC utilizan transposición, pero están diseñados para aplicaciones diferentes y no deben considerarse el mismo producto.
| Característica | Roebel Bar | CTC |
| Estructura básica | Múltiples hilos aislados | Múltiples hilos aislados |
| Transposición | Sí | Sí |
| Aplicación típica | Motores y generadores | Transformadores de potencia |
| Conductor terminado | Conductor tipo barra | Conductor de devanado continuamente transpuesto |
| Geometría de los hilos | Diseñada para conformado Roebel | Hilos rectangulares CTC |
| Enfoque principal del diseño | Máquinas eléctricas rotativas | Devanados de transformadores |
| Laminación de precisión previa | Importante | Importante |
La similitud radica en el uso de múltiples hilos aislados y en la transposición.
La principal diferencia se encuentra en la geometría del conductor, el método de transposición, el proceso de fabricación y la aplicación eléctrica final.
Para aplicaciones de transformadores, consulte CTC Conductors for Power Transformers: Structure, Applications and Benefits.
[INSERT 5-18 URL]
Roebel Bar vs. Alambre Rectangular de Cobre Convencional
Un conductor rectangular de cobre convencional presenta una estructura considerablemente más sencilla.
| Característica | Alambre Rectangular de Cobre | Roebel Bar |
| Número de conductores | Uno | Múltiples hilos |
| Transposición | No | Sí |
| Aislamiento individual | Depende del producto | Requerido según el diseño |
| Complejidad de fabricación | Menor | Mayor |
| Aplicación típica | Motores, transformadores, bobinas | Grandes máquinas rotativas |
| Optimización de distribución de corriente | Limitada | Mejorada mediante transposición |
| Conformado de hilos | No requerido | Requerido |
Para máquinas eléctricas más pequeñas o aplicaciones menos exigentes, un conductor rectangular convencional puede ser suficiente.
La tecnología Roebel adquiere mayor relevancia cuando el tamaño del conductor, la corriente y las condiciones electromagnéticas requieren una estructura transpuesta de múltiples hilos.
Control de Calidad en la Producción de Roebel Bar
El control de calidad debe abarcar tanto los hilos individuales como el conductor ensamblado.
Inspección de los Hilos Individuales
Los parámetros importantes incluyen:
- Ancho
- Espesor
- Radio de esquina
- Estado superficial
- Rectitud
- Estado mecánico
- Conductividad eléctrica
- Calidad del aislamiento
Inspección del Roebel Bar Terminado
| Elemento de Inspección | Objetivo |
| Ancho total | Verificar las dimensiones de la barra |
| Espesor total | Garantizar la compatibilidad con el devanado |
| Disposición de los hilos | Verificar la transposición |
| Estado del aislamiento | Detectar daños |
| Calidad superficial | Comprobar el estado del ensamblaje |
| Rectitud | Facilitar la fabricación de bobinas |
| Ensayos eléctricos | Verificar el sistema de aislamiento |
Los requisitos de inspección deben seguir, en última instancia, las especificaciones del conductor y de la máquina proporcionadas por el cliente.
Requisitos de los Equipos de Producción
Un sistema completo de producción de conductores Roebel Bar puede involucrar varios procesos especializados.
Una cadena típica de producción puede incluir:
Desbobinado → Trefilado → Recocido → Laminación de Precisión → Medición en Línea → Aislamiento de Hilos → Conformado / Transposición → Ensamblaje de la Barra → Inspección
Para los fabricantes centrados específicamente en la producción previa de hilos de cobre, la sección de laminación de precisión es especialmente importante.
Las características típicas de una línea de laminación pueden incluir:
- Laminación multipasada de precisión
- Ajuste preciso de la separación entre rodillos
- Control del radio de esquina
- Medición láser en línea
- Corrección dimensional de bucle cerrado
- Control estable de la tensión
- Protección superficial
- Bobinado de precisión
Para conocer tecnologías completas de fabricación de conductores planos, consulte Complete Flat Wire Manufacturing Lines for Energy, Automotive, and Power Industries:
Información Necesaria Antes de Seleccionar una Solución de Producción
Antes de diseñar equipos para la producción de hilos destinados a Roebel Bar, deben definirse tanto los requisitos de los hilos individuales como los del conductor final.
| Información Requerida | Ejemplo |
| Grado de cobre | C11000 / Cobre libre de oxígeno |
| Diámetro de la materia prima | mm |
| Ancho del hilo | mm |
| Espesor del hilo | mm |
| Tolerancia de ancho | ±mm |
| Tolerancia de espesor | ±mm |
| Radio de esquina | R mm |
| Estado del cobre | Especificado por el cliente |
| Número de hilos | Especificado por el cliente |
| Aislamiento de los hilos | Especificado por el cliente |
| Dimensiones finales de la barra | mm |
| Requisitos de transposición | Especificados por el cliente |
| Velocidad de producción | m/min |
| Peso de bobina | kg |
| Medición en línea | Requerida / Opcional |
Proporcionar estos parámetros permite diseñar el proceso de laminación previo de acuerdo con los requisitos reales del Roebel Bar, en lugar de limitarse a producir un alambre rectangular de dimensiones nominales.
Conclusión
Los conductores Roebel Bar son conductores transpuestos especializados de múltiples hilos diseñados para grandes motores, generadores y otras máquinas eléctricas rotativas de alta potencia.
Su rendimiento depende del diseño coordinado de todo el sistema del conductor, incluyendo:
- Dimensiones de los hilos de cobre
- Tolerancias de ancho y espesor
- Radio de esquina
- Calidad superficial
- Estado mecánico
- Aislamiento de los hilos
- Precisión de conformado
- Consistencia de la transposición
- Geometría final de la barra
Aunque la transposición es una de las características principales de un Roebel Bar, la calidad del conductor final comienza mucho antes, con la fabricación de cada hilo rectangular de cobre de precisión.
Mediante la integración de trefilado, recocido, laminación de precisión, medición dimensional en línea, control de tensión y bobinado de precisión, los fabricantes pueden producir hilos de cobre uniformes adecuados para los posteriores procesos de aislamiento y fabricación de Roebel Bar.
Sky Bluer Environmental Technology Co., Ltd. proporciona laminadores de precisión personalizados y soluciones completas para la producción de alambre plano y rectangular destinado a conductores de cobre utilizados en motores, generadores, transformadores y otros equipos eléctricos.
Las soluciones de producción CRM pueden configurarse de acuerdo con el diámetro de la materia prima, las dimensiones de los hilos, las tolerancias dimensionales, el radio de esquina, los requisitos de superficie, la velocidad de producción y los procesos posteriores requeridos por el cliente.
Si está desarrollando una línea de producción para hilos de cobre destinados a Roebel Bar u otros conductores rectangulares de precisión, envíenos los planos del conductor y sus especificaciones técnicas. Nuestro equipo de ingeniería puede evaluar el proceso de laminación y la configuración de equipos más adecuados.
