Introducción
Los Conductores Continuamente Transpuestos (CTC, Continuously Transposed Conductors) son conductores especiales para devanados ampliamente utilizados en grandes transformadores de potencia y otros equipos eléctricos de alta corriente. A diferencia de un conductor rectangular convencional de una sola pieza, un conductor CTC está compuesto por múltiples hilos rectangulares de cobre, aislados individualmente, que se transponen continuamente y se ensamblan formando un único conductor.
El propósito de esta estructura no es simplemente aumentar la sección transversal del conductor. La transposición ayuda a controlar la distribución de corriente entre los distintos hilos y puede reducir las pérdidas asociadas con las corrientes circulantes y las corrientes parásitas en los devanados de grandes transformadores.
Para los fabricantes, la producción de CTC también impone requisitos estrictos a cada uno de los hilos rectangulares de cobre. El ancho, el espesor, el radio de las esquinas, la calidad superficial, la uniformidad del aislamiento y las tolerancias dimensionales deben controlarse antes de que los hilos entren en el proceso de transposición.
Este artículo se centra en la estructura, los requisitos técnicos, las aplicaciones, los beneficios y las consideraciones de fabricación previas de los conductores CTC para transformadores de potencia.
¿Qué es un conductor CTC?
CTC significa Continuously Transposed Conductor, es decir, Conductor Continuamente Transpuesto.
En lugar de utilizar un único conductor rectangular de cobre macizo de gran tamaño, el CTC divide la sección transversal necesaria del conductor en múltiples hilos rectangulares más pequeños.
Normalmente, cada hilo se aísla eléctricamente antes de que los hilos sean transpuestos continuamente para formar el conjunto final del conductor.
Una estructura simplificada es:
Varilla de cobre → Hilos rectangulares de cobre → Aislamiento de los hilos → Transposición continua → Conjunto CTC → Aislamiento exterior
Las características típicas de un conductor CTC incluyen:
| Parámetro | Descripción típica |
|---|---|
| Material del conductor | Cobre de alta conductividad |
| Forma de cada hilo | Rectangular |
| Aislamiento de los hilos | Esmalte o aislamiento especificado |
| Número de hilos | Múltiple, según la aplicación |
| Transposición | Continua |
| Forma final del conductor | Conductor rectangular ensamblado |
| Aplicación principal | Devanados de transformadores de potencia |
| Aislamiento exterior | Papel u otro sistema de aislamiento especificado |
| Tolerancia dimensional | Según la aplicación |
| Requisito superficial | Superficie lisa y libre de defectos |
El número exacto y las dimensiones de los hilos dependen del diseño del transformador, los requisitos de corriente, la geometría del devanado, las necesidades de refrigeración y los cálculos de pérdidas eléctricas.

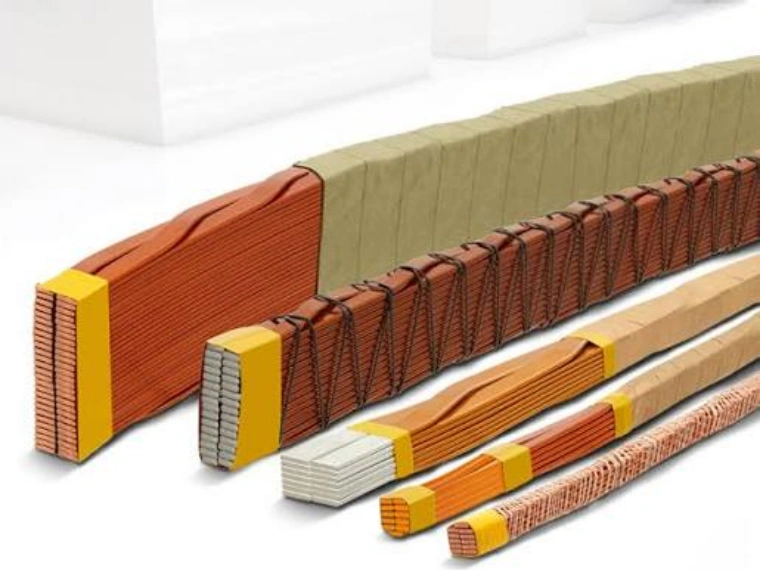

Estructura de un Conductor Continuamente Transpuesto
Un conductor CTC contiene varias capas funcionales.
Hilos Individuales de Cobre
El elemento básico es un hilo rectangular de cobre de alta precisión.
Cada hilo debe mantener de forma estable:
- Ancho
- Espesor
- Radio de las esquinas
- Estado superficial
- Propiedades mecánicas
La calidad de estos hilos individuales afecta directamente a la estabilidad del conductor transpuesto final.
Para obtener una introducción detallada sobre el conductor base, consulte: Bare Rectangular Copper Wire: Types, Applications and Manufacturing.
Aislamiento de los Hilos
Los hilos individuales están aislados eléctricamente entre sí.
Este aislamiento ayuda a limitar la circulación de corrientes no deseadas entre los distintos hilos.
Estructura Transpuesta
Los hilos aislados intercambian periódicamente sus posiciones relativas dentro del conjunto del conductor.
Esta transposición continua es la característica que define al CTC.
Aislamiento Exterior
Después de la transposición, el conductor completo puede recibir un aislamiento adicional de acuerdo con el diseño del devanado del transformador.
¿Por qué se transponen los conductores?
Cuando un conductor de gran tamaño funciona dentro de un campo magnético variable, la distribución de corriente dentro del conductor puede volverse no uniforme.
Esto puede contribuir a pérdidas eléctricas adicionales.
En lugar de utilizar un único conductor macizo de gran tamaño, los ingenieros pueden dividirlo en hilos aislados más pequeños.
Sin embargo, simplemente colocar varios hilos juntos no garantiza automáticamente que cada hilo experimente las mismas condiciones electromagnéticas.
Aquí es donde la transposición adquiere importancia.
Al cambiar continuamente la posición relativa de cada hilo, el CTC ayuda a equilibrar las condiciones electromagnéticas experimentadas por los hilos a lo largo del conductor.
El principio puede resumirse de la siguiente manera:
Conductor grande → División en hilos más pequeños → Aislamiento de los hilos → Transposición de posiciones → Mejora de la distribución de corriente
CTC vs. Conductores Rectangulares Convencionales de Cobre
Tanto el CTC como el hilo rectangular convencional de cobre se utilizan en sistemas de devanado de transformadores, pero sus estructuras son fundamentalmente diferentes.
| Característica | Conductor Rectangular Simple | Conductor CTC |
| Estructura | Un conductor de cobre | Múltiples hilos de cobre |
| Aislamiento individual | No aplicable | Aislamiento individual |
| Transposición | No | Sí |
| Distribución de corriente | Un solo conductor | Distribuida entre los hilos |
| Complejidad de fabricación | Menor | Mayor |
| Control dimensional | Importante | Muy importante |
| Aplicación típica | Devanados generales de transformadores | Devanados de grandes transformadores de potencia |
| Optimización de pérdidas | Limitada por la geometría del conductor | Mejorada mediante el diseño de los hilos |
La elección depende de la capacidad del transformador, el diseño del devanado, la corriente del conductor, las condiciones electromagnéticas y los requisitos de ingeniería.
Especificaciones Típicas de los Hilos CTC
Los hilos individuales utilizados para CTC son generalmente conductores rectangulares de cobre de alta precisión.
Los rangos técnicos típicos pueden incluir:
| Parámetro | Rango de Referencia Típico |
| Material | Cu-ETP / Cobre OF |
| Ancho del hilo | Aprox. 2–12 mm |
| Espesor del hilo | Aprox. 0,8–3,5 mm |
| Tolerancia de ancho | ±0,01–0,03 mm |
| Tolerancia de espesor | ±0,005–0,02 mm |
| Radio de las esquinas | Según la aplicación |
| Estado del cobre | Blando / recocido |
| Superficie | Lisa y libre de defectos |
| Conductividad | Cobre de alta conductividad |
| Aislamiento | Esmalte / recubrimiento especificado |
Estos valores son referencias generales de ingeniería y no normas universales para CTC.
Las dimensiones reales de los hilos deben cumplir con los planos del conductor y los requisitos del fabricante del transformador.
Por qué es Importante la Precisión Dimensional de los Hilos
Un conductor CTC puede contener numerosos hilos rectangulares individuales.
Esto significa que un error dimensional en un hilo puede influir en la geometría del conductor ensamblado.
Por ejemplo, consideremos el efecto de una variación de espesor:
| Variación de Espesor por Hilo | 10 Hilos | 20 Hilos | 40 Hilos |
| 0,002 mm | 0,02 mm | 0,04 mm | 0,08 mm |
| 0,005 mm | 0,05 mm | 0,10 mm | 0,20 mm |
| 0,010 mm | 0,10 mm | 0,20 mm | 0,40 mm |
Este es un ejemplo dimensional simplificado, pero demuestra por qué es importante mantener una geometría uniforme de los hilos antes de la transposición.
Por lo tanto, los fabricantes de CTC deben centrarse no solo en las dimensiones medias de los hilos, sino también en su estabilidad dimensional durante toda la producción continua.
Radio de las Esquinas y Calidad de los Bordes de los Hilos CTC
Los hilos individuales de cobre pasan posteriormente por varias operaciones, incluyendo el aislamiento y la transposición mecánica.
Por este motivo, la geometría de las esquinas debe controlarse cuidadosamente.
Entre los posibles problemas se incluyen:
| Defecto del Hilo | Posible Efecto |
| Esquina afilada | Mayor tensión sobre el aislamiento |
| Rebaba | Posible daño del aislamiento |
| Radio irregular | Geometría irregular del hilo |
| Grieta en el borde | Menor fiabilidad mecánica |
| Arañazo superficial | Afecta a la calidad del aislamiento |
| Asimetría dimensional | Transposición inestable |
Un radio de esquina estable proporciona una base más uniforme para el aislamiento de los hilos y la posterior transposición.
El radio objetivo depende de las dimensiones del hilo y de las especificaciones del conductor, en lugar de existir un único valor universal.
Proceso de Fabricación de los Hilos CTC
Antes de comenzar la transposición, primero deben fabricarse los hilos rectangulares individuales de cobre.
Un proceso típico es:
Varilla de cobre → Trefilado → Recocido → Laminación de precisión → Calibrado → Medición en línea → Inspección superficial → Aislamiento de los hilos

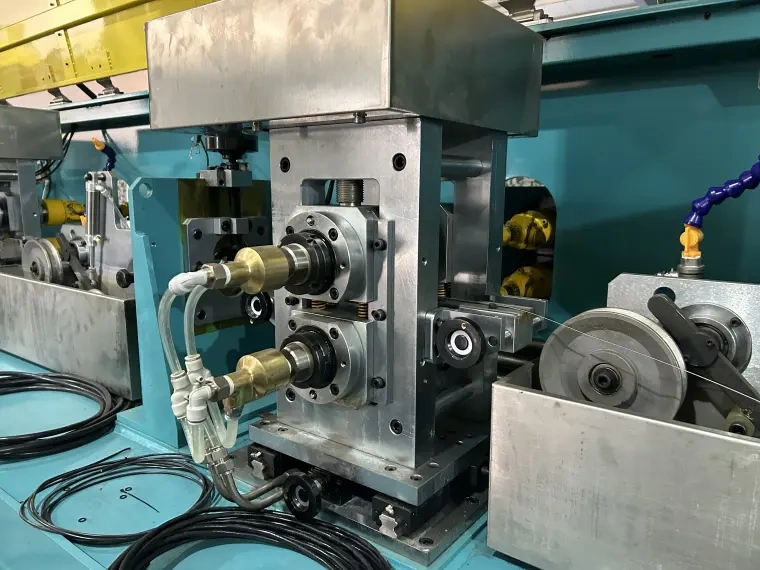

La laminación de precisión es una de las etapas críticas.
El proceso de laminación determina:
- Ancho del hilo
- Espesor del hilo
- Geometría de las esquinas
- Estado superficial
- Uniformidad dimensional
Los parámetros típicos de laminación incluyen:
| Parámetro de Laminación | Influencia Principal |
| Separación entre rodillos | Espesor del hilo |
| Geometría de los rodillos | Perfil transversal |
| Alineación de los rodillos | Simetría |
| Reducción de laminación | Deformación del material |
| Tensión de entrada | Estabilidad del proceso |
| Tensión de salida | Uniformidad dimensional |
| Calidad superficial de los rodillos | Superficie del hilo |
| Medición en línea | Control dimensional |
Para obtener más información sobre la tecnología de laminación para este tipo de conductor, consulte: Precision Rolling Technology for CTC, Busbar, and Rectangular Wire Applications.
Del Hilo Rectangular al Conductor CTC
Después de fabricar y aislar los hilos individuales, estos entran en el proceso de transposición.
Una ruta simplificada de fabricación del CTC es:
Hilos Rectangulares de Precisión → Aislamiento Individual → Disposición de los Hilos → Transposición Continua → Compactación / Conformado del Conductor → Aislamiento Exterior → Conductor CTC Terminado
El equipo de transposición debe coordinar el movimiento de múltiples hilos sin dañar las capas individuales de aislamiento.
Los factores importantes del proceso incluyen:
- Tensión de los hilos
- Paso de transposición
- Alineación de los hilos
- Protección del aislamiento
- Dimensiones del conductor
- Velocidad de línea
- Tensión final de bobinado
Debido a que se procesan múltiples hilos simultáneamente, la estabilidad de la producción resulta especialmente importante.
Requisitos de Aislamiento de los Hilos CTC
El aislamiento entre los hilos individuales es una parte fundamental de la estructura CTC.
El sistema de aislamiento debe mantener la separación eléctrica y, al mismo tiempo, soportar el movimiento mecánico durante la transposición.
Entre las consideraciones importantes se incluyen:
| Requisito | Objetivo |
| Aislamiento uniforme | Separación eléctrica estable |
| Buena adherencia | Evitar daños en el recubrimiento |
| Espesor controlado | Mantener las dimensiones del conductor |
| Superficie lisa | Facilitar la transposición |
| Resistencia mecánica | Soportar el movimiento de los hilos |
| Compatibilidad térmica | Cumplir los requisitos del transformador |
La calidad de la superficie del cobre desnudo antes del aislamiento puede influir en la uniformidad del hilo terminado.
Para obtener más información sobre conductores rectangulares de cobre esmaltados, consulte: What is Enamelled Copper Flat Wire? Applications and Benefits.
Principales Beneficios de los Conductores CTC
La tecnología CTC se utiliza principalmente porque proporciona ventajas eléctricas y de fabricación para los devanados de grandes transformadores.
Reducción de las Pérdidas por Corrientes Parásitas
Dividir un conductor grande en hilos aislados más pequeños ayuda a reducir el recorrido disponible para las corrientes parásitas dentro del conductor.
Mejor Distribución de la Corriente
La transposición continua ayuda a que los distintos hilos experimenten condiciones electromagnéticas más equilibradas a lo largo del conductor.
Gran Sección Transversal de Cobre
Se pueden combinar múltiples hilos para crear un conductor capaz de transportar altas corrientes manteniendo dimensiones manejables para cada hilo individual.
Diseño Flexible del Devanado
El CTC ofrece a los diseñadores de transformadores mayor flexibilidad para seleccionar las dimensiones del conductor y la configuración del devanado.
Una comparación simplificada es:
| Beneficio | Contribución del Diseño CTC |
| Menores pérdidas adicionales | Múltiples hilos aislados |
| Mejor distribución de corriente | Transposición continua |
| Alta capacidad de corriente | Múltiples hilos de cobre |
| Geometría controlada del conductor | Producción precisa de los hilos |
| Eficiencia del transformador | Conductor de devanado optimizado |
Aplicaciones de los Conductores CTC
El CTC se asocia principalmente con devanados de transformadores de media y gran capacidad.
Las aplicaciones típicas incluyen:
- Transformadores de potencia
- Transformadores elevadores de generadores
- Transformadores de red
- Grandes transformadores de distribución
- Devanados de transformadores de alta corriente
- Equipos eléctricos especializados
El CTC es especialmente útil cuando un único conductor de gran tamaño podría generar pérdidas electromagnéticas no deseadas o resultar difícil de optimizar dentro del diseño del devanado.
Para obtener información general sobre la tecnología de producción de conductores para transformadores, consulte: Precision Flat Wire Rolling Mills for Transformer Copper and Aluminum Conductors.
CTC vs. Hilo Plano de Cobre Recubierto de Papel
El CTC no debe confundirse con el hilo rectangular convencional de cobre recubierto de papel.
| Característica | Hilo Plano Recubierto de Papel | CTC |
| Estructura de cobre | Un solo conductor | Múltiples hilos |
| Aislamiento individual de los hilos | No | Sí |
| Transposición continua | No | Sí |
| Aislamiento exterior de papel | Común | Puede aplicarse |
| Complejidad de fabricación | Moderada | Alta |
| Aplicación típica | Devanados de transformadores | Devanados de grandes transformadores |
Un conductor recubierto de papel puede fabricarse envolviendo un único conductor rectangular de cobre con material aislante.
El CTC requiere etapas adicionales de producción de hilos, aislamiento, transposición y ensamblaje final del conductor.
Para obtener más información sobre la tecnología convencional de conductores recubiertos de papel, consulte: Paper Covered Copper Flat Wire for Transformer Windings.
Control de Calidad en la Producción de CTC
Debido a que el CTC contiene múltiples hilos de alta precisión, el control de calidad debe abarcar tanto los hilos individuales como el conductor final ensamblado.
Inspección de los Hilos Individuales
Los elementos típicos de inspección incluyen:
- Ancho
- Espesor
- Radio de las esquinas
- Calidad superficial
- Espesor del aislamiento
- Propiedades eléctricas
- Estado mecánico
Inspección del CTC Terminado
| Elemento de Inspección | Objetivo |
| Ancho total | Verificar la geometría final del conductor |
| Espesor total | Controlar las dimensiones del devanado |
| Paso de transposición | Verificar la disposición de los hilos |
| Aislamiento de los hilos | Garantizar la separación eléctrica |
| Estado superficial | Detectar daños mecánicos |
| Rectitud del conductor | Facilitar el devanado |
| Calidad del bobinado | Proteger el conductor terminado |
La monitorización en línea puede ayudar a detectar desviaciones antes de producir grandes cantidades de material.
Requisitos de los Equipos de Producción
Un sistema completo de fabricación de CTC implica mucho más que una máquina de transposición.
Dependiendo del alcance de producción del cliente, el sistema puede incluir:
Trefilado de Cobre → Recocido → Laminación de Precisión → Medición en Línea → Aislamiento de los Hilos → Transposición CTC → Aislamiento Exterior → Bobinado
Para la sección de producción de hilos rectangulares, las características importantes de los equipos incluyen:
- Laminadores de precisión
- Ajuste preciso de la separación entre rodillos
- Control del radio de las esquinas
- Medición en línea de ancho y espesor
- Control estable de la tensión
- Protección de la superficie
- Bobinado de precisión
Para obtener una introducción a los equipos CTC integrados y la preparación previa de los conductores, consulte: CTC Production Line.
Información Necesaria para una Solución de Producción de Hilos CTC
Antes de seleccionar equipos para la fabricación de conductores CTC, los clientes deben definir tanto los requisitos de cada hilo individual como los del conductor final.
| Información Requerida | Ejemplo |
| Grado de cobre | C11000 / Cobre OF |
| Diámetro de la materia prima | mm |
| Ancho del hilo | mm |
| Espesor del hilo | mm |
| Tolerancia de ancho | ± mm |
| Tolerancia de espesor | ± mm |
| Radio de las esquinas | R mm |
| Número de hilos | Especificado por el cliente |
| Aislamiento de los hilos | Esmalte / Otro |
| Paso de transposición | Especificado por el cliente |
| Dimensiones finales del CTC | mm |
| Velocidad de producción | m/min |
| Peso de la bobina | kg |
| Medición en línea | Requerida / Opcional |
Estos parámetros permiten diseñar el proceso de producción en función del conductor final del transformador, en lugar de considerar únicamente las dimensiones nominales de cada hilo.
Conclusión
Los Conductores Continuamente Transpuestos son una tecnología importante para los devanados de grandes transformadores de potencia.
Al dividir un conductor de cobre de gran tamaño en múltiples hilos rectangulares aislados individualmente y transponer continuamente sus posiciones, el CTC puede ayudar a mejorar la distribución de corriente y reducir las pérdidas adicionales asociadas con conductores de gran tamaño utilizados en transformadores.
Sin embargo, el rendimiento del CTC final comienza con la precisión de cada hilo individual.
Los fabricantes deben controlar cuidadosamente:
- Ancho y espesor de los hilos
- Tolerancias dimensionales
- Radio de las esquinas
- Calidad superficial
- Estado mecánico del cobre
- Aislamiento de los hilos
- Estabilidad de la transposición
- Geometría final del conductor
Sky Bluer Environmental Technology Co., Ltd. proporciona laminadores de precisión y soluciones personalizadas para la producción de hilos rectangulares de cobre utilizados en transformadores, conductores CTC, hilo magnético y otras aplicaciones de conductores eléctricos.
Las soluciones CRM pueden integrar trefilado, recocido, laminación de precisión, medición dimensional en línea, control de tensión y sistemas de bobinado de precisión de acuerdo con los requisitos específicos del conductor del cliente.
Para los fabricantes que estén planificando un proyecto de producción de CTC o de hilos rectangulares de cobre, proporcionar información sobre el diámetro de la materia prima, las dimensiones de los hilos, las tolerancias, el radio de las esquinas, el número de hilos, los requisitos de aislamiento, la velocidad de producción y las especificaciones de las bobinas ayudará a nuestro equipo de ingeniería a determinar la solución de producción más adecuada.
