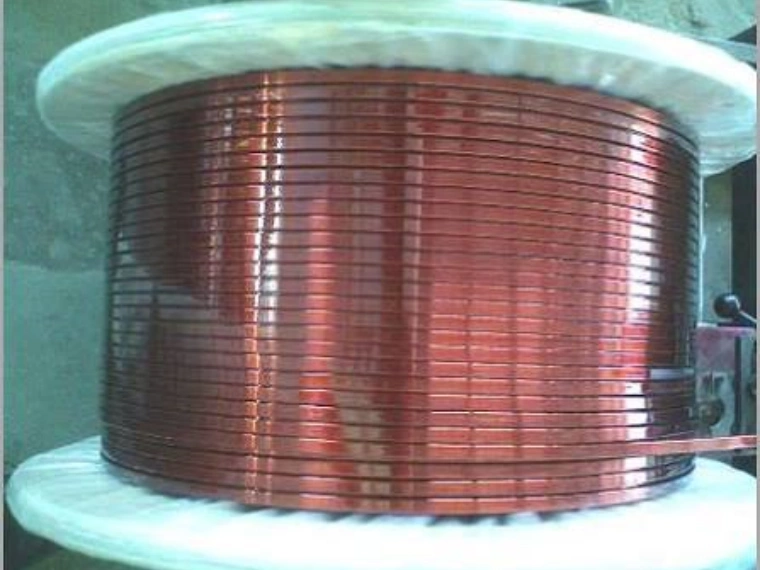

Alambre de cobre rectangular aislado con mica para motores y generadores

Introducción

El alambre de cobre rectangular aislado con mica es un conductor eléctrico especializado diseñado para motores, generadores, sistemas de tracción y otras máquinas eléctricas en las que el aislamiento del devanado debe soportar exigentes condiciones térmicas, eléctricas y mecánicas de funcionamiento.

El conductor normalmente combina un núcleo de cobre rectangular de alta precisión con un aislamiento a base de mica y, dependiendo del sistema final de devanado, puede incorporar materiales aislantes adicionales.

Para los fabricantes de conductores, un aislamiento de mica fiable comienza con la calidad del conductor rectangular de cobre situado debajo. El ancho, el espesor, el radio de las esquinas, el estado de la superficie, la rectitud y las propiedades mecánicas deben controlarse cuidadosamente antes del proceso de aislamiento.

Este artículo analiza la estructura, los requisitos técnicos, las consideraciones de aislamiento, las aplicaciones y el proceso de fabricación previo del alambre de cobre rectangular aislado con mica para motores y generadores.

¿Qué es el alambre de cobre rectangular aislado con mica?

El alambre de cobre rectangular aislado con mica consiste en un conductor rectangular de cobre rodeado por un sistema de aislamiento eléctrico a base de mica.

Una estructura simplificada es:

Conductor rectangular de cobre → Aislamiento de mica → Aislamiento/protección adicional si es necesario → Conductor terminado

Dependiendo de la máquina eléctrica y del sistema de aislamiento, la mica puede combinarse con otros materiales, como tejido de fibra de vidrio, película, resina u otras capas protectoras.

Las características típicas incluyen:

ParámetroRequisito típico
Material del conductorCu-ETP / Cobre libre de oxígeno
Forma del conductorRectangular
Estado del cobreBlando / recocido o según la aplicación
AnchoAprox. 2–20 mm
EspesorAprox. 0,8–6 mm
Tolerancia de ancho±0,01–0,03 mm
Tolerancia de espesor±0,005–0,02 mm
Radio de esquinaControlado según especificación
Superficie del cobreLisa y libre de defectos
AislamientoSistema a base de mica
Espesor del aislamientoDependiendo de la aplicación
Aplicaciones principalesMotores y generadores

Estos rangos son referencias generales de ingeniería. Las dimensiones reales y las estructuras de aislamiento dependen del diseño de la máquina eléctrica y de las normas aplicables.

Para obtener más información sobre el conductor de cobre antes del aislamiento, consulte: Bare Rectangular Copper Wire: Types, Applications and Manufacturing.

¿Por qué se utiliza mica en el aislamiento eléctrico?

La mica se utiliza ampliamente en sistemas de aislamiento eléctrico debido a su combinación de propiedades eléctricas y térmicas.

Dependiendo de la estructura del aislamiento, los materiales a base de mica pueden proporcionar:

  • Alta rigidez dieléctrica
  • Buena resistencia térmica
  • Resistencia a las descargas eléctricas
  • Buena estabilidad dimensional
  • Compatibilidad con sistemas de aislamiento de alta tensión
  • Rendimiento fiable del aislamiento eléctrico a largo plazo

Estas características hacen que la mica sea especialmente adecuada para sistemas de devanado exigentes en motores y generadores.

Sin embargo, el aislamiento de mica no debe considerarse independientemente del conductor de cobre.

Una superficie de cobre mal controlada, una esquina demasiado afilada o variaciones dimensionales pueden causar dificultades durante la aplicación del aislamiento y el posterior conformado de las bobinas.

¿Dónde se utiliza el alambre de cobre rectangular aislado con mica?

Los conductores rectangulares aislados con mica son especialmente adecuados para máquinas eléctricas que requieren un mayor rendimiento del aislamiento.

AplicaciónRequisito principal
Grandes motores industrialesAislamiento fiable del devanado
Motores de alta tensiónAlto rendimiento dieléctrico
Generadores eléctricosEstabilidad térmica y eléctrica
Generadores eólicosFiabilidad operativa a largo plazo
Motores de tracciónDevanado compacto y duradero
Máquinas eléctricas especializadasAislamiento específico para la aplicación

El sistema exacto de conductor y aislamiento depende en gran medida del nivel de tensión, la clase térmica, el diseño del devanado, el método de refrigeración y el entorno operativo.

Para obtener una explicación más amplia sobre los conductores rectangulares utilizados en máquinas eléctricas, consulte: Copper Flat Wire for Motors and Generators: Applications and Requirements.

¿Por qué se utiliza cobre rectangular?

Los conductores rectangulares de cobre ofrecen ventajas cuando el espacio disponible para el devanado es limitado.

En comparación con el alambre redondo, el alambre rectangular permite conseguir una disposición más compacta.

CaracterísticaAlambre de cobre redondoAlambre de cobre rectangular
Sección transversalCircularRectangular
Utilización del espacioMenorMayor
Densidad de empaquetadoModeradaMayor
Requisitos dimensionalesModeradosAltos
Control del radio de esquinaNo aplicableImportante
Complejidad del aislamientoMenorMayor
Adecuación para devanados de alta corrienteDepende del tamañoMuy adecuada

En motores y generadores, una mayor densidad de empaquetado del conductor puede permitir un uso más eficiente del espacio disponible en las ranuras.

Sin embargo, cuanto más precisa debe ser la geometría del conductor, más importantes se vuelven las tolerancias de fabricación.

Requisitos técnicos del conductor de cobre

Antes de aplicar el aislamiento de mica, el núcleo rectangular de cobre debe cumplir requisitos definidos de dimensiones y calidad superficial.

Los rangos de referencia típicos incluyen:

ParámetroRango de referencia
Material de cobreC11000 / Cu-ETP / Cobre OF
Ancho2–20 mm
Espesor0,8–6 mm
Tolerancia de ancho±0,01–0,03 mm
Tolerancia de espesor±0,005–0,02 mm
Tolerancia de espesor de alta precisiónHasta aprox. ±0,005 mm
Radio de esquinaR0,2–1,0 mm, según la aplicación
SuperficieLisa, limpia y libre de defectos
Estado de los bordesSin rebabas
RectitudSegún los requisitos del devanado
Estado del cobreBlando / recocido o especificado

Las tolerancias reales siempre deben determinarse de acuerdo con el plano técnico del conductor proporcionado por el cliente.

El radio de esquina es fundamental para el aislamiento de mica

El radio de las esquinas del alambre rectangular de cobre es especialmente importante cuando el aislamiento se envuelve alrededor del conductor.

Si la esquina del cobre es demasiado afilada, el aislamiento experimentará una mayor concentración de tensión local al pasar alrededor del borde.

Estado de la esquinaPosible efecto
Excesivamente afiladaMayor tensión sobre el aislamiento
Radio irregularEstructura de aislamiento desigual
RebabasPosibles daños en el aislamiento
Grietas en los bordesMenor fiabilidad del conductor
Radio excesivamente grandeModificación de la geometría efectiva
Radio controladoAplicación del aislamiento más estable

Por lo tanto, una especificación como 8 × 3 mm por sí sola no es suficiente para fabricar un conductor de precisión.

Una especificación más completa podría ser:

Ancho: 8,00 ±0,01 mm

Espesor: 3,00 ±0,005 mm

Radio de esquina: R0,30 mm

El radio correcto debe determinarse según el tamaño del conductor y el diseño del aislamiento.

Calidad superficial antes del aislamiento de mica

La aplicación del aislamiento no elimina ni oculta los problemas existentes en el conductor de cobre.

Antes del encintado, debe controlarse cuidadosamente la superficie del cobre desnudo.

Los defectos más comunes incluyen:

  • Arañazos
  • Marcas de rodillos
  • Rebabas
  • Partículas de cobre
  • Grietas en los bordes
  • Oxidación
  • Contaminación superficial
Defecto superficialPosible influencia
RebabasPueden dañar el aislamiento
Arañazos profundosCrean irregularidades superficiales locales
Marcas de rodillosAfectan la uniformidad del conductor
Contaminación por partículasInterfiere con el aislamiento
OxidaciónReduce la limpieza superficial
Daños en los bordesPueden afectar la fiabilidad del devanado

Por este motivo, el laminador, el sistema de guiado, la lubricación, el enderezado y el equipo de bobinado deben diseñarse para minimizar los daños en la superficie del conductor.

Proceso de fabricación del núcleo rectangular de cobre

El proceso previo de producción del conductor normalmente sigue esta secuencia:

Varilla de cobre → Trefilado → Recocido → Laminado de precisión → Calibrado → Medición en línea → Inspección superficial → Aislamiento de mica

Cada etapa influye en la calidad del conductor aislado terminado.

Trefilado

El trefilado prepara el alambre de cobre de entrada y controla su diámetro antes del laminado.

Recocido

Dependiendo de las propiedades mecánicas requeridas, el recocido permite obtener la suavidad y conformabilidad necesarias del conductor.

Laminado de precisión

El laminado transforma el alambre redondo de cobre en la geometría rectangular requerida.

Los parámetros importantes del laminado incluyen:

ParámetroInfluencia principal
Separación entre rodillosEspesor
Geometría de los rodillosSección transversal final
Alineación de rodillosSimetría
Reducción por pasadaDeformación del material
Superficie del rodilloCalidad superficial del cobre
Tensión de entradaEstabilidad del laminado
Tensión de salidaConsistencia dimensional
Velocidad de líneaEstabilidad de producción

Para conductores eléctricos de precisión, pueden utilizarse múltiples etapas de laminado o calibrado para conseguir la geometría final.

Para obtener más información sobre sistemas completos de fabricación de conductores, consulte: Complete Flat Wire Manufacturing Lines for Energy, Automotive, and Power Industries.

Proceso de aislamiento con mica

Después de que el conductor de cobre alcance las dimensiones y la calidad superficial requeridas, puede aplicarse el aislamiento a base de mica.

Un proceso simplificado es:

Cobre rectangular desnudo → Limpieza/preparación → Alimentación de cinta de mica → Encintado controlado → Aislamiento adicional si es necesario → Inspección → Bobinado

Varios parámetros influyen en la uniformidad del aislamiento.

Parámetro del procesoFunción principal
Tensión de la cintaControla la estabilidad del encintado
Ángulo de encintadoDetermina la estructura del aislamiento
Solapamiento de la cintaEvita áreas expuestas
Número de capasControla el espesor del aislamiento
Tensión del conductorMantiene un movimiento estable
Velocidad de líneaAfecta la uniformidad del encintado
Tensión de bobinadoProtege el conductor terminado

Los diferentes sistemas de aislamiento pueden utilizar distintas estructuras de cinta de mica, relaciones de solapamiento, aglutinantes, resinas y capas protectoras.

Estos parámetros deben definirse según el diseño final del aislamiento del motor o generador.

Espesor del aislamiento de mica y dimensiones finales

Los fabricantes deben distinguir entre las dimensiones del conductor de cobre desnudo y las del conductor aislado terminado.

ParámetroCobre desnudoConductor aislado con mica
Ancho8,00 mmDepende del espesor del aislamiento
Espesor3,00 mmDepende del espesor del aislamiento
Radio de esquinaRadio del cobre controladoModificado por el aislamiento
SuperficieCobre desnudoAislamiento de mica
Control dimensionalProceso de laminadoLaminado + proceso de aislamiento

Las dimensiones finales del conductor dependen de:

  • Espesor de la cinta de mica
  • Número de capas de aislamiento
  • Ángulo de encintado
  • Solapamiento
  • Compresión
  • Capas adicionales de aislamiento

Por esta razón, las dimensiones del conductor previo y las especificaciones del aislamiento posterior deben considerarse conjuntamente.

Control dimensional en línea

Para el alambre rectangular de cobre de precisión, puede utilizarse medición en línea antes de aplicar el aislamiento.

Los parámetros de monitorización típicos incluyen:

MediciónObjetivo
AnchoMantener la geometría del conductor
EspesorControlar el tamaño del conductor
Velocidad de líneaSincronizar los equipos
TensiónMantener un procesamiento estable
PosiciónMantener el conductor alineado
Posición de los rodillosFacilitar la corrección automática

El principio básico de control de circuito cerrado es:

Medición en línea → Detección de desviaciones → PLC → Ajuste del laminado → Corrección dimensional

Esto ayuda a mantener dimensiones más uniformes durante la producción continua.

Aislamiento de mica vs. esmalte vs. papel

Las diferentes aplicaciones de conductores eléctricos requieren distintos sistemas de aislamiento.

Tipo de aislamientoCaracterísticas principalesAplicación típica
EsmalteRecubrimiento eléctrico finoMotores, transformadores, bobinas
PapelAislamiento de celulosa envueltoTransformadores
MicaAlta resistencia eléctrica y térmicaMotores y generadores
Sistema compuestoMúltiples materiales aislantesMáquinas eléctricas especializadas

Estas tecnologías de aislamiento no deben considerarse intercambiables.

La geometría del conductor, el nivel de tensión, los requisitos térmicos, el proceso de devanado y el diseño final del equipo determinan el sistema de aislamiento adecuado.

Para conductores esmaltados, consulte: What is Enamelled Copper Flat Wire? Applications and Benefits

Para conductores de transformadores aislados con papel, consulte: Paper Covered Copper Flat Wire for Transformer Windings

Por qué la estabilidad dimensional es importante durante el conformado de bobinas

Los conductores aislados con mica pueden someterse posteriormente a procesos de doblado y conformado durante la fabricación de bobinas para motores o generadores.

Por lo tanto, el conductor debe mantener una geometría estable antes y después del aislamiento.

Las propiedades importantes incluyen:

  • Rectitud
  • Ancho uniforme
  • Espesor uniforme
  • Radio de esquina controlado
  • Suavidad adecuada del cobre
  • Adhesión estable del aislamiento
  • Comportamiento fiable durante el doblado

Si la geometría del conductor desnudo varía significativamente a lo largo de la bobina, el conformado automático o de alta precisión se vuelve más difícil.

Esto convierte la estabilidad del proceso de laminado previo en una parte importante de todo el proceso de fabricación del devanado.

Requisitos de control de calidad

La inspección de calidad debe abarcar tanto el conductor de cobre desnudo como el sistema de aislamiento.

Inspección del cobre desnudo

Los parámetros habituales incluyen:

  • Ancho
  • Espesor
  • Radio de esquina
  • Calidad superficial
  • Rectitud
  • Conductividad
  • Estado mecánico

Inspección del conductor aislado

Elemento de inspecciónObjetivo
Dimensiones generalesVerificar el tamaño final
Espesor del aislamientoMantener el diseño eléctrico
Solapamiento de la cintaGarantizar una cobertura completa
Estado superficialDetectar daños en el aislamiento
Aislamiento eléctricoVerificar el rendimiento dieléctrico
Calidad del bobinadoFacilitar el procesamiento posterior

Para máquinas eléctricas de alto rendimiento, la inspección debe integrarse en el proceso de producción en lugar de depender únicamente del muestreo final.

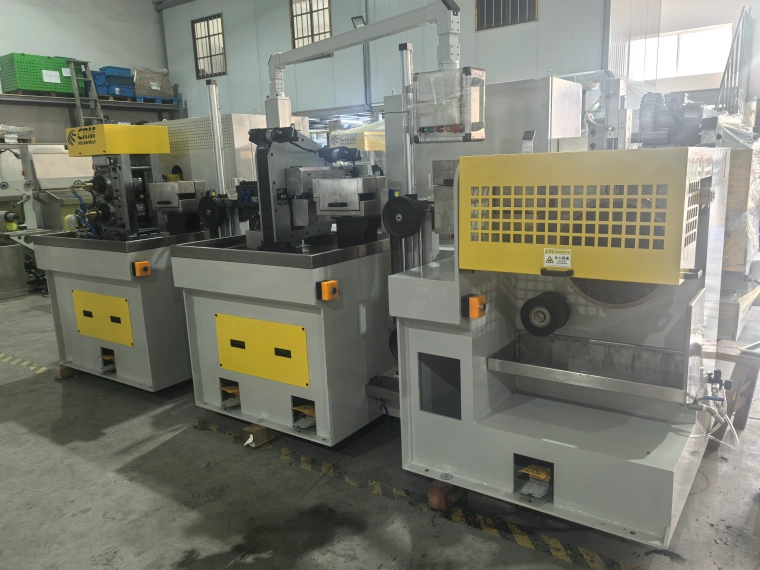

Requisitos de los equipos de producción

Una línea de producción de conductores rectangulares de cobre aislados con mica puede incluir varios procesos independientes:

Desbobinado → Trefilado → Recocido → Laminado de precisión → Medición en línea → Inspección superficial → Encintado con mica → Bobinado

Dependiendo del producto requerido, la sección de laminado puede incluir:

  • Laminado de precisión de dos rodillos
  • Laminado multipasada
  • Conformado de cuatro rodillos
  • Calibrado de precisión
  • Medición láser en línea
  • Ajuste automático de rodillos
  • Control de tensión

Para soluciones integradas de laminado y trefilado, consulte: Magnet Wire Rolling and Drawing Solutions for High Efficiency Electrical Conductors.

Información necesaria antes de seleccionar el equipo

Antes de diseñar una solución de producción, los fabricantes deben definir claramente los requisitos del conductor y del aislamiento.

Parámetro requeridoEjemplo
Grado de cobreC11000 / Cobre OF
Diámetro de entradamm
Ancho del conductor desnudomm
Espesor del conductor desnudomm
Tolerancia de ancho±mm
Tolerancia de espesor±mm
Radio de esquinaR mm
Estado del cobreBlando / Semiduro
Especificación de la cinta de micaDefinida por el cliente
Espesor del aislamientomm
Número de capasDefinido por el cliente
Velocidad de producciónm/min
Peso de la bobinakg
Medición en líneaRequerida / Opcional

De esta manera, la línea de producción puede configurarse de acuerdo con las características reales del conductor, en lugar de seleccionar una laminadora únicamente en función de las dimensiones nominales.

Conclusión

El alambre de cobre rectangular aislado con mica es una importante solución de conducción eléctrica para motores, generadores y otras máquinas eléctricas sometidas a condiciones exigentes.

El sistema de aislamiento de mica proporciona importantes propiedades eléctricas y térmicas, pero un aislamiento fiable comienza con un conductor rectangular de cobre de alta calidad.

Los fabricantes deben controlar con precisión:

  • Ancho y espesor
  • Radio de esquina
  • Calidad superficial
  • Rectitud
  • Estado mecánico del cobre
  • Tolerancias dimensionales
  • Espesor y solapamiento del aislamiento
  • Tensión durante el encintado y el bobinado

Mediante la combinación de trefilado de precisión, recocido, laminado, medición dimensional en línea, encintado controlado del aislamiento y bobinado estable, los fabricantes pueden conseguir una calidad más uniforme del conductor para aplicaciones exigentes en motores y generadores.

Sky Bluer Environmental Technology Co., Ltd. ofrece laminadoras de precisión personalizadas y soluciones completas para la fabricación de alambre plano de cobre destinado a motores, generadores, transformadores y otros equipos eléctricos.

Las soluciones CRM pueden diseñarse de acuerdo con la materia prima del cliente, el ancho y espesor finales, las tolerancias, el radio de esquina, los requisitos de superficie, la velocidad de producción y el proceso posterior de aislamiento.

Si está planificando un proyecto de producción de conductores rectangulares de cobre para devanados de motores o generadores aislados con mica, envíenos sus especificaciones técnicas. Nuestro equipo de ingeniería puede recomendarle el proceso de laminado y la configuración de la línea de producción más adecuados.

Share this :
