El alambre plano de cobre se ha convertido en una solución conductora cada vez más importante para los motores y generadores modernos gracias a su excelente conductividad eléctrica, alta utilización de las ranuras y mejor rendimiento térmico.
En comparación con el alambre de cobre redondo tradicional, el alambre plano permite una disposición más compacta de los conductores dentro de las ranuras del estator o del rotor. Esto permite a los ingenieros lograr una mayor densidad de potencia, una mejor eficiencia electromagnética y un uso más eficiente del espacio limitado de instalación.
Hoy en día, el alambre plano de cobre se utiliza ampliamente en:
- Motores para vehículos eléctricos
- Motores industriales
- Generadores de alta eficiencia
- Generadores eólicos
- Sistemas eléctricos aeroespaciales
- Máquinas eléctricas de alto rendimiento
Sin embargo, la producción de alambre plano de cobre para motores y generadores exige un control estricto de la geometría del conductor, la calidad superficial, las propiedades mecánicas y la estabilidad dimensional.
Por qué se utiliza alambre plano de cobre en motores y generadores
Los motores tradicionales utilizan principalmente alambre de cobre redondo porque es fácil de procesar y bobinar.
Sin embargo, el alambre redondo deja espacios sin utilizar entre conductores adyacentes.
El alambre plano de cobre resuelve este problema gracias a su sección rectangular, que se adapta mejor a la geometría de las ranuras de los motores modernos.
| Característica | Alambre de cobre redondo | Alambre plano de cobre |
|---|---|---|
| Sección transversal | Circular | Rectangular |
| Utilización de la ranura | Menor | Mayor |
| Eficiencia de empaquetado | Moderada | Excelente |
| Optimización de densidad de corriente | Limitada | Mejor |
| Disipación térmica | Moderada | Mejorada |
| Estructura de bobinado | Flexible | Más compacta |
| Complejidad de fabricación | Menor | Mayor |
La principal ventaja del alambre plano no es simplemente el cambio de forma, sino la posibilidad de optimizar el diseño electromagnético completo del motor o generador.
Principales aplicaciones del alambre plano de cobre
El alambre plano de cobre se utiliza en diferentes máquinas eléctricas según los requisitos de rendimiento.

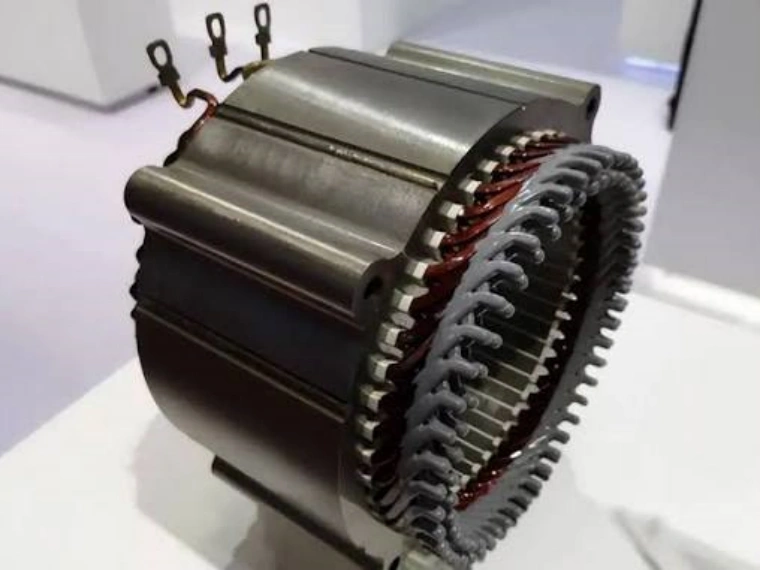

Motores para vehículos eléctricos
Los motores de vehículos eléctricos requieren alta densidad de potencia, tamaño compacto y excelente rendimiento térmico.
Los conductores planos de cobre ayudan a los fabricantes a aumentar la cantidad de cobre dentro de las ranuras del estator.
Las aplicaciones típicas incluyen:
- Motores Hairpin
- Motores de tracción
- Motores de alta velocidad
- Motores para vehículos híbridos
Para conocer más sobre la tecnología de conductores rectangulares específica para vehículos eléctricos, consulte: EV Motor Hairpin Wire Production Lines for Rectangular Copper Wire Manufacturing
Motores industriales
Los motores industriales requieren funcionamiento estable, larga vida útil y alta eficiencia.
El alambre plano de cobre puede mejorar:
- El factor de llenado de cobre
- La eficiencia energética
- La gestión térmica
- La estabilidad mecánica
Las aplicaciones típicas incluyen:
| Tipo de motor | Aplicación del alambre plano |
|---|---|
| Servomotor | Bobinado de alta precisión |
| Motor industrial de CA | Bobinado de alta eficiencia |
| Motor de compresor | Diseño de bobinado compacto |
| Motor-generador | Alta potencia de salida |
Generadores
Los grandes generadores necesitan conductores capaces de soportar cargas de corriente elevadas manteniendo al mismo tiempo un rendimiento fiable del aislamiento.
El alambre plano de cobre se utiliza habitualmente en:
- Generadores eólicos
- Generadores hidroeléctricos
- Generadores eléctricos industriales
En aplicaciones de generadores, las dimensiones del conductor, la calidad superficial y la rectitud son especialmente importantes porque el proceso de bobinado suele requerir un montaje muy preciso.
Especificaciones típicas del alambre plano de cobre para motores
Las dimensiones requeridas varían según el diseño del motor.
Los rangos típicos incluyen:
| Parámetro | Rango típico |
|---|---|
| Material | C11000 / Cobre OF |
| Ancho | 1–20 mm |
| Espesor | 0,3–6 mm |
| Tolerancia de ancho | ±0,005–0,03 mm |
| Tolerancia de espesor | ±0,003–0,02 mm |
| Radio de esquina | R0,1–0,8 mm |
| Conductividad | ≥97 % IACS |
| Superficie | Lisa y libre de defectos |
Los motores de alto rendimiento suelen requerir un control dimensional más estricto porque la geometría del conductor influye directamente en el llenado de la ranura y en el espesor del aislamiento.
Requisitos importantes del alambre plano para motores y generadores
A diferencia de los productos generales de tira de cobre, el alambre plano para motores y generadores presenta varios requisitos especiales.
Precisión dimensional
El ancho y el espesor deben mantenerse estables a lo largo de toda la longitud de la bobina.
Los parámetros importantes incluyen:
| Parámetro | Importancia |
|---|---|
| Precisión del ancho | Garantiza una colocación correcta en la ranura |
| Precisión del espesor | Controla la altura del bobinado |
| Radio de esquina | Protege el aislamiento |
| Rectitud | Mejora la estabilidad del bobinado |
| Consistencia de la sección | Garantiza un rendimiento eléctrico uniforme |
Incluso pequeñas variaciones dimensionales pueden influir en los procesos de bobinado automatizados.
Calidad superficial
La superficie del cobre debe estar limpia y libre de defectos.
Los requisitos comunes incluyen:
| Requisito | Objetivo |
|---|---|
| Superficie lisa | Mejor adhesión del aislamiento |
| Bajo nivel de rebabas | Evitar daños en el aislamiento |
| Sin arañazos | Mejorar la fiabilidad |
| Rugosidad estable | Garantizar un comportamiento uniforme del recubrimiento |
Para aplicaciones de alambre plano de cobre aislado, la calidad superficial adquiere todavía mayor importancia.
Artículo relacionado: What is Enamelled Copper Flat Wire? Applications and Benefits
Control del radio de esquina
El radio de esquina es un factor crítico para la fiabilidad del aislamiento eléctrico.
Una esquina demasiado afilada puede provocar:
- Mayor concentración de esfuerzos eléctricos
- Espesor de aislamiento irregular
- Mayor riesgo de fallo del aislamiento
Un radio controlado proporciona:
- Mejor cobertura del aislamiento
- Mayor estabilidad del bobinado
- Mayor fiabilidad del conductor
Requisitos típicos de radio de esquina:
| Aplicación | Radio típico |
|---|---|
| Alambre plano general | R0,2–0,8 mm |
| Conductor para motores | R0,2–0,5 mm |
| Conductor de alta precisión | Definido por el cliente |
Proceso de fabricación del alambre plano de cobre
Un proceso de fabricación típico incluye:
Barra de cobre → Trefilado → Laminado de precisión → Tratamiento superficial → Inspección → Bobinado
Paso 1: Preparación de la materia prima
Se selecciona barra de cobre o alambre redondo de cobre de alta calidad de acuerdo con:
- Requisitos de conductividad
- Estado mecánico
- Tamaño final del conductor
Paso 2: Trefilado
El trefilado mejora:
- La precisión del diámetro
- La consistencia del material
- El estado de la superficie

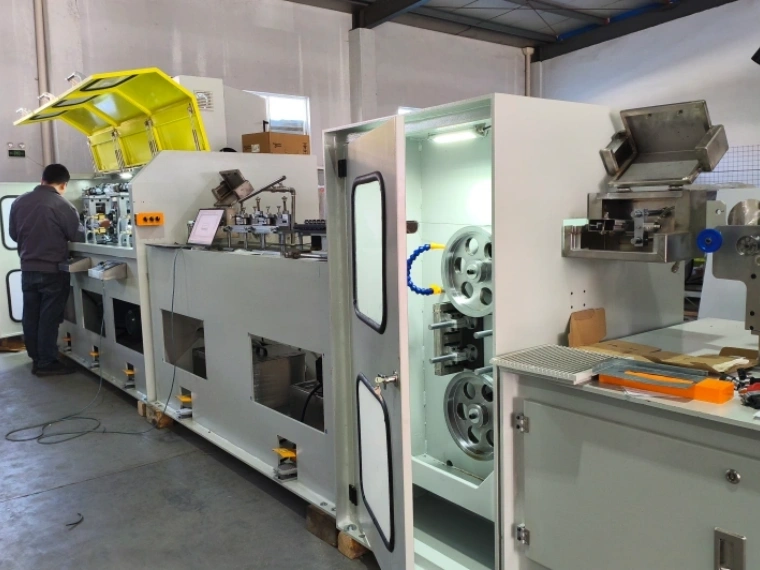

Paso 3: Laminado de precisión
El laminado transforma el alambre redondo de cobre en la forma plana y rectangular requerida.
Un sistema típico de producción puede incluir:
| Equipo | Función |
|---|---|
| Sistema de desbobinado | Alimentación estable del material |
| Unidad de trefilado | Reducción del diámetro |
| Laminador de precisión | Formación del alambre plano |
| Medidor láser | Medición en línea |
| Sistema de bobinado | Producción de bobinas |
Para soluciones completas de fabricación de alambre plano, consulte: Complete Flat Wire Manufacturing Lines for Energy, Automotive, and Power Industries
Requisitos del laminado de precisión
La producción de alambre plano de cobre para motores y generadores requiere condiciones de laminado estables.
Los parámetros importantes incluyen:
| Parámetro | Efecto |
|---|---|
| Fuerza de laminado | Controla la deformación |
| Precisión de la separación entre rodillos | Controla el espesor |
| Alineación de los rodillos | Controla la simetría |
| Tensión del alambre | Mejora la estabilidad |
| Velocidad de laminado | Influye en la productividad |
| Lubricación | Mejora la calidad superficial |
Para aplicaciones de alta precisión, los sistemas de control automático pueden ayudar a mantener una producción estable durante largos periodos de funcionamiento.
Medición en línea y control de calidad
Las líneas modernas de producción de alambre plano de cobre suelen utilizar sistemas de medición en línea.
Los elementos típicos de inspección incluyen:
| Elemento de inspección | Método |
|---|---|
| Ancho | Medición láser |
| Espesor | Medición láser |
| Rectitud | Inspección en línea |
| Defectos superficiales | Inspección óptica |
| Tensión | Supervisión mediante sensores |
| Calidad de la bobina | Control automático |
La ventaja de la medición en línea es que las desviaciones de producción pueden detectarse y corregirse inmediatamente.
Alambre plano de cobre vs. alambre plano esmaltado
El alambre plano de cobre suele ser la base conductora antes de aplicar el aislamiento.
| Producto | Etapa de fabricación |
|---|---|
| Alambre plano de cobre desnudo | Laminado y calibrado |
| Alambre plano esmaltado | Laminado de cobre + esmaltado |
| Alambre de cobre recubierto de papel | Laminado de cobre + aislamiento de papel |
| Conductor aislado con mica | Laminado de cobre + envoltura de mica |
Por lo tanto, la calidad del alambre plano de cobre desnudo influye directamente en el rendimiento del conductor aislado final.
Para más información: High Speed Flat Wire Production Systems for Enameled and Paper Covered Wire
Cómo seleccionar una solución de producción de alambre plano de cobre
Antes de seleccionar el equipo, los fabricantes deben definir:
| Elemento | Requisito de ejemplo |
|---|---|
| Grado de cobre | C11000 / Cobre OF |
| Diámetro de entrada | mm |
| Ancho final | mm |
| Espesor final | mm |
| Radio de esquina | R mm |
| Tolerancia | ±mm |
| Velocidad de producción | m/min |
| Peso de bobina | kg |
| Requisito superficial | Liso / pulido |
| Nivel de automatización | Manual / Automático |
Una línea de producción adecuada debe diseñarse según la aplicación final del motor o generador, y no únicamente en función del tamaño del conductor.
Conclusión
El alambre plano de cobre desempeña un papel importante en el desarrollo de motores y generadores de alta eficiencia.
Sus ventajas en:
- Mayor utilización de las ranuras
- Mayor densidad de potencia
- Mejor rendimiento térmico
- Diseño de bobinado compacto
lo convierten en una solución conductora ideal para las máquinas eléctricas modernas.
Sin embargo, la producción fiable de alambre plano de cobre requiere un control preciso de:
- Ancho
- Espesor
- Radio de esquina
- Calidad superficial
- Rectitud
- Rendimiento eléctrico
Sky Bluer Environmental Technology Co., Ltd. ofrece laminadores de precisión personalizados y soluciones completas para la producción de alambre plano de cobre destinado a aplicaciones en motores, generadores, transformadores y sistemas energéticos.
Mediante tecnología avanzada de laminado, sistemas de medición en línea e integración completa del proceso, CRM ayuda a los fabricantes a producir alambre plano de cobre de alta calidad con dimensiones estables y un rendimiento fiable.
