Introducción

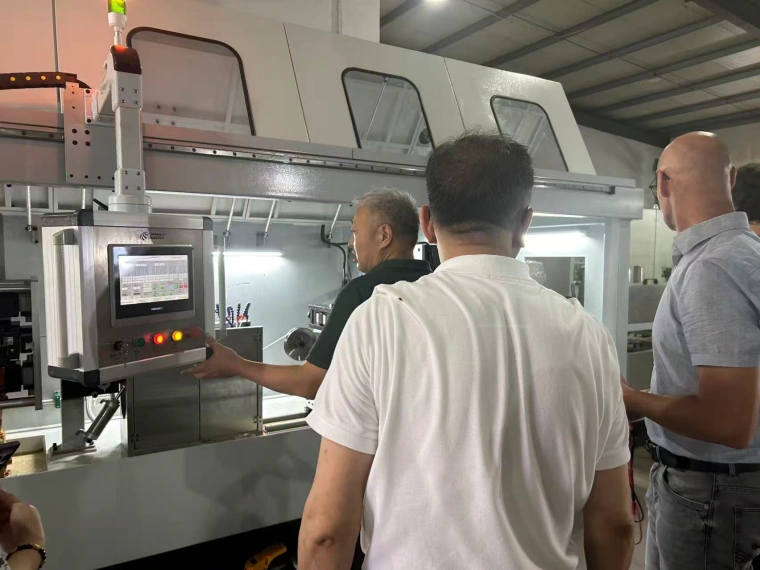

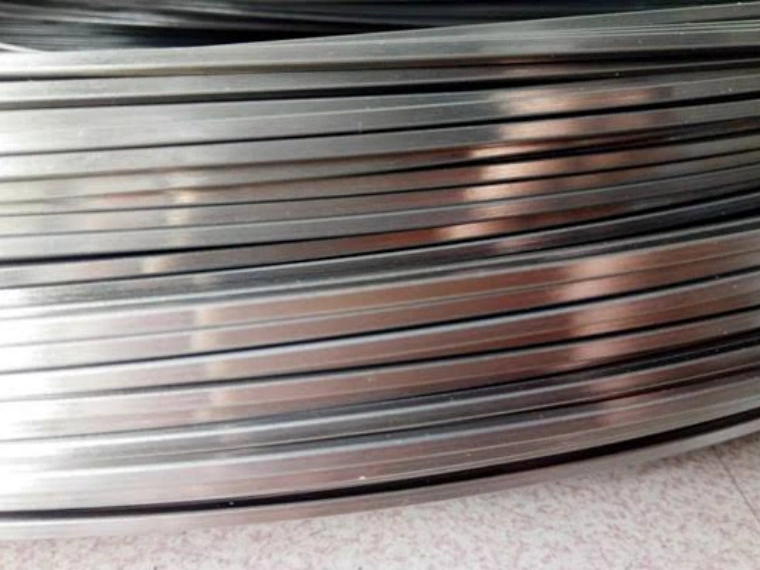

El laminado preciso de hilo plano no depende únicamente del laminador.
El material debe entrar en el laminador a una velocidad y tensión estables, atravesar cada etapa de deformación sin tracciones ni holguras incontroladas y, finalmente, bobinarse formando una bobina estable.
Por ello, el control de tensión es uno de los elementos más importantes de un sistema completo de laminado de hilo plano.
Para acero de muelle, acero inoxidable, acero al carbono y otros materiales de alta resistencia, una tensión inestable puede afectar a:
- Precisión del espesor
- Estabilidad de la anchura
- Rectitud
- Calidad del borde
- Estado superficial
- Fuerza de laminado
- Calidad del bobinado de la bobina
Por consiguiente, una línea de producción precisa requiere un control coordinado entre el bobinado de salida, el laminador, el sistema compensador y el bobinado de recogida.
El objetivo no es simplemente aplicar tensión.
El objetivo es mantener la tensión correcta y estable durante todo el proceso productivo.
Sky Bluer Environmental Technology Co., Ltd. (CRM) desarrolla sistemas de laminado preciso personalizados con tecnologías coordinadas de alimentación, laminado, medición, tensión y recogida para la producción de hilo plano de alta precisión.
Por qué la tensión es fundamental en el laminado de hilo plano
La tensión es la fuerza longitudinal aplicada al hilo durante la producción.
En una línea de laminado continuo, el material se ve afectado simultáneamente por:
- Fuerza de laminado
- Fricción
- Flujo de material hacia delante
- Tensión trasera
- Tensión delantera
- Fuerza de recogida
La interacción entre estas fuerzas determina la uniformidad con la que el hilo atraviesa el sistema de laminado.
Una condición de tensión estable ayuda a mantener un comportamiento predecible del material.
Una condición inestable puede provocar:
| Problema de tensión | Posible consecuencia |
|---|---|
| Tensión excesiva | Alargamiento del hilo o variación dimensional |
| Tensión insuficiente | Holguras, alimentación inestable |
| Fluctuación de tensión | Variación de espesor y anchura |
| Aumento repentino de tensión | Rotura del hilo |
| Recogida desuniforme | Formación deficiente de la bobina |
Para el hilo plano preciso, estos problemas pueden afectar directamente a la calidad del producto terminado.
Las cuatro zonas principales de control de tensión
Una línea completa de producción de hilo plano preciso se puede dividir en varias secciones de control de tensión:
Bobinado de salida → Enderezado / Alimentación → Laminado preciso → Compensador / Amortiguador → Bobinado de recogida
Cada sección cumple una función distinta.
| Sistema | Función principal |
|---|---|
| Bobinado de salida | Libera el hilo entrante con tensión controlada |
| Sistema de alimentación | Garantiza una entrada estable del material |
| Laminador | Realiza la deformación controlada |
| Compensador | Absorbe las fluctuaciones de velocidad y tensión |
| Bobinado de recogida | Mantiene la tensión de bobinado controlada |
El sistema de control debe coordinar estos componentes, en lugar de tratarlos de forma independiente.
Control de tensión del bobinado de salida
El bobinado de salida es el punto de partida de la línea de producción.
Su función es liberar el hilo entrante de forma fluida sin generar una fuerza de tracción excesiva ni holguras incontroladas.
Esto adquiere especial importancia cuando el hilo de entrada se suministra desde una bobina grande.
A medida que el diámetro de la bobina disminuye, las condiciones del bobinado de salida cambian.
Por lo tanto, una velocidad de motor constante no garantiza necesariamente una tensión constante del material.
Un sistema de bobinado de salida controlado puede compensar la variación de las condiciones de la bobina.
Parámetros importantes:
- Velocidad del bobinado de salida
- Par del motor
- Diámetro de la bobina
- Diámetro del hilo
- Resistencia del material
- Velocidad de línea requerida
Una estrategia de control típica utiliza la retroalimentación del proceso aguas abajo para ajustar el comportamiento del bobinado de salida.
Por qué la estabilidad del bobinado de salida afecta a la precisión del laminado
Si el bobinado de salida libera el material de forma irregular, el laminador recibe unas condiciones de entrada inestables.
Por ejemplo:
Tensión excesiva en el bobinado de salida → El material se tracciona antes de entrar en la zona de laminado → Las condiciones efectivas de deformación cambian → Puede producirse variación dimensional
Por el contrario:
Tensión insuficiente en el bobinado de salida → El hilo se afloja → La alimentación se vuelve inestable → La alineación del material puede deteriorarse
Por ello, el bobinado de salida debe suministrar material de forma controlada y repetible.
Función del sistema compensador
Un sistema compensador actúa como amortiguador mecánico entre las distintas secciones de una línea de producción continua.
Su objetivo principal es absorber las diferencias temporales entre:
- Velocidad de entrada
- Velocidad de laminado
- Velocidad de recogida
En lugar de permitir que cada fluctuación de velocidad afecte inmediatamente al hilo, el compensador proporciona una reserva temporal de material.
Principio simplificado:
Diferencia de velocidad → Cambio de posición del compensador → Señal de control → Velocidad / Par del motor → Ajuste → Estabilización de la tensión
Esto hace que el compensador sea especialmente útil en sistemas continuos de procesado de hilo.
Por qué el compensador es fundamental en el laminado continuo
Un laminador preciso no funciona de forma aislada.
Los equipos aguas arriba y aguas abajo pueden tener respuestas dinámicas distintas.
Por ejemplo:
- El bobinado de salida tiene una gran inercia rotatoria.
- El laminador presenta cambios rápidos de deformación.
- El diámetro de la bobina de recogida aumenta continuamente.
Sin un amortiguador adecuado, estas diferencias pueden generar fluctuaciones de tensión.
El compensador ayuda a separar el comportamiento dinámico de las distintas secciones de la máquina.
| Sin compensador | Con compensador |
|---|---|
| Los cambios de velocidad afectan directamente al hilo | Los cambios de velocidad se amortiguan |
| Mayor fluctuación de tensión | Tensión más estable |
| Mayor riesgo de rotura del hilo | Mayor estabilidad del proceso |
| Sincronización complicada | Coordinación de línea más sencilla |
Control de tensión en la sección de laminado
En la sección de laminado, el control de tensión adquiere especial relevancia.
Durante el laminado, el material sufre una deformación considerable.
El proceso de laminado debe coordinar:
- Velocidad de laminado
- Holgura entre rodillos
- Relación de reducción
- Tensión delantera
- Tensión trasera
La tensión no debe utilizarse para compensar un programa de pasos mal diseñado.
Al contrario, el proceso de laminado debe establecer primero unas condiciones de deformación adecuadas, mientras que el control de tensión mantiene el transporte estable del material.
Esto es especialmente importante para el acero de muelle de alta resistencia.
Una tensión excesiva combinada con una gran reducción de laminado puede aumentar el riesgo de:
- Rotura del hilo
- Fisuración del borde
- Inestabilidad dimensional
Esto guarda relación directa con la optimización de la relación de reducción y el programa de pasos.
Tensión delantera y tensión trasera
En la tecnología de laminado, puede existir tensión antes y después de la zona de deformación.
Se denominan habitualmente:
Tensión trasera
Tensión aplicada antes del bastidor de laminado.
Tensión delantera
Tensión aplicada después del bastidor de laminado.
Su interacción influye en:
- Fuerza de laminado
- Flujo de material
- Comportamiento de reducción
- Estabilidad dimensional
No obstante, los valores de tensión deben definirse según:
- Grado del material
- Dimensiones de entrada
- Dimensiones finales
- Relación de reducción
- Velocidad de laminado
- Configuración del equipo
No existe un valor de tensión único válido para todas las aplicaciones de hilo plano.
Control de tensión del bobinado de recogida
Tras el laminado, el hilo plano terminado debe recogerse formando una bobina estable.
El sistema de recogida debe mantener una tensión de bobinado adecuada durante todo el proceso de formación de la bobina.
Esto plantea un reto especial:
El diámetro de la bobina aumenta continuamente.
A medida que crece el diámetro de la bobina, la velocidad rotatoria requerida varía.
Si el control de recogida no compensa este cambio, la tensión de bobinado puede fluctuar.
Posibles consecuencias:
- Bobinado flojo
- Bobinado excesivamente apretado
- Deformación de la bobina
- Daño del borde
- Mal comportamiento al desbobinar
Por ello, el control de recogida debe coordinar:
- Velocidad de línea
- Diámetro de la bobina
- Par del motor
- Tensión de bobinado
Velocidad lineal constante frente a RPM constantes
Un malentendido habitual en el bobinado de hilo es pensar que el motor de recogida debe funcionar a RPM constantes.
En realidad, la velocidad rotatoria requerida varía a medida que cambia el diámetro de la bobina.
La relación se puede expresar como:
Velocidad lineal = π × Diámetro de la bobina × Velocidad rotatoria
Por lo tanto:
Velocidad rotatoria = Velocidad lineal / (π × Diámetro de la bobina)
Si la línea de producción mantiene una velocidad lineal constante, la velocidad rotatoria debe disminuir a medida que aumenta el diámetro de la bobina.
Esta es una de las razones por las que los sistemas modernos de recogida requieren un control coordinado de velocidad y par.
Control de tensión y defectos del hilo plano
Muchos defectos del hilo plano pueden estar influenciados por una tensión inestable.
| Defecto | Posible causa relacionada con la tensión |
|---|---|
| Variación de espesor | Fluctuación de tensión |
| Inestabilidad de anchura | Flujo de material desuniforme |
| Deformación del borde | Fuerza longitudinal excesiva |
| Rotura del hilo | Tensión excesiva |
| Formación deficiente de la bobina | Tensión de recogida incorrecta |
| Problemas de rectitud | Distribución desuniforme de la tensión |
Sin embargo, no se debe asumir automáticamente que la tensión es la causa raíz.
Los ingenieros deben distinguir entre:
- Defectos relacionados con el material
- Defectos relacionados con los rodillos
- Defectos relacionados con la reducción
- Defectos relacionados con la tensión
- Defectos relacionados con la medición
Este enfoque sistemático de resolución de averías es fundamental para una producción estable.
Para más información sobre defectos habituales y resolución de problemas, consulte: Defectos habituales en el laminado de hilo plano: causas, resolución y soluciones
Control de tensión y producción de lazo cerrado
Las líneas de laminado preciso modernas combinan cada vez más el control de tensión con la medición en línea y el control dimensional de lazo cerrado.
Por ejemplo:
Calibre láser → Mide el espesor real → PLC / Sistema de control → Calcula la desviación → Servo / Sistema de accionamiento → Ajusta los parámetros de laminado o de línea → Producto estable
Esto crea un entorno de producción coordinado en el que se pueden controlar conjuntamente la tensión, la precisión dimensional y la velocidad de la máquina.
Esto guarda estrecha relación con la tecnología de control de espesor de lazo cerrado tratada en: Tecnología de control de espesor de lazo cerrado para laminadores precisos
Parámetros del control de tensión
Los parámetros exactos dependen en gran medida del material y la configuración del equipo.
Variables de ingeniería importantes:
| Parámetro | Influencia principal |
|---|---|
| Velocidad de línea | Respuesta dinámica |
| Diámetro del hilo | Fuerza requerida |
| Resistencia del material | Capacidad de tensión |
| Diámetro de la bobina | Velocidad del bobinado de salida / recogida |
| Relación de reducción | Deformación de laminado |
| Diámetro del rodillo | Comportamiento de laminado |
| Par del motor | Generación de tensión |
| Posición del compensador | Capacidad de amortiguación |
Por esta razón, el control de tensión debe diseñarse como parte integrante de toda la línea de producción, no añadirse como un componente independiente.
Control de tensión para hilo plano de acero de muelle
El acero de muelle requiere un control especialmente riguroso, ya que el material puede tener una alta resistencia y una ductilidad limitada durante la deformación en frío.
Aplicaciones típicas:
- Muelles de automoción
- Muelles de válvula
- Muelles industriales
- Componentes mecánicos precisos
Para estos productos, una tensión inestable puede afectar a:
- Precisión dimensional
- Estado superficial
- Tensión residual
- Rendimiento a la fatiga
Los distintos grados de acero de muelle también presentan comportamientos diferentes durante el laminado en frío.
Por ello, los parámetros de tensión deben definirse conjuntamente con los parámetros del material y del proceso de laminado.
Para más información sobre la selección de materiales: Grados de acero de muelle para el laminado preciso de hilo plano
Diseño de una línea de laminado completa con control de tensión
Una línea de producción de hilo plano bien diseñada debe tener en cuenta todo el recorrido del material.
Una configuración típica puede incluir:
Bobinado de salida → Enderezador activo → Laminador preciso → Sistema de medición en línea → Compensador / Amortiguador → Bobinado de recogida
Cada componente contribuye a la estabilidad de la producción.
| Componente | Objetivo principal |
|---|---|
| Bobinado de salida | Desbobinado estable |
| Enderezador | Corregir la alineación del hilo |
| Laminador | Deformación controlada |
| Calibre en línea | Monitorización dimensional en tiempo real |
| Compensador | Amortiguación de tensión |
| Bobinado de recogida | Bobinado estable del hilo terminado |
La arquitectura de control debe permitir que estos sistemas se comuniquen y respondan a las condiciones cambiantes de producción.
Soluciones de laminado preciso de hilo plano CRM
Sky Bluer Environmental Technology Co., Ltd. (CRM) ofrece soluciones de laminado preciso personalizadas para fabricantes que producen:
- Hilo plano de acero de muelle
- Hilo plano de acero inoxidable
- Hilo plano de acero al carbono
- Hilo plano de cobre
- Hilo plano de aleación
- Hilo perfilado preciso
Según la aplicación, una línea de producción CRM puede integrar:
- Sistema de bobinado de salida
- Enderezado y alimentación
- Laminador preciso
- Rodillos precisos
- Medición láser en línea
- Sistema compensador
- Servoaccionamientos
- Sistema de bobinado de recogida
- Control automatizado y PLC
El objetivo es crear un sistema de producción coordinado, no simplemente un conjunto de máquinas independientes.
Preguntas frecuentes (FAQ)
- ¿Por qué es importante el control de tensión en el laminado de hilo plano? La tensión influye en la forma en que el hilo entra, atraviesa y sale del proceso de laminado. Una tensión inestable puede provocar variaciones de espesor, inestabilidad de anchura, rotura del hilo y formación deficiente de la bobina.
- ¿Cuál es la función de un sistema compensador? El compensador actúa como amortiguador entre secciones de máquina con respuestas dinámicas distintas. Ayuda a absorber diferencias temporales de velocidad y proporciona una señal de retroalimentación para el control de tensión o de accionamiento.
- ¿Cómo afecta la tensión del bobinado de salida a la calidad del laminado? Una tensión excesiva en el bobinado de salida puede traccionar el hilo antes de la deformación y alterar las condiciones de laminado, mientras que una tensión insuficiente puede generar holguras y una alimentación inestable. Un control estable del bobinado de salida garantiza una entrada uniforme del material.
- ¿Por qué varía la tensión de recogida durante el bobinado de la bobina? El diámetro de la bobina de recogida aumenta continuamente. Para mantener una velocidad lineal de producción constante, la velocidad rotatoria debe disminuir a medida que crece el diámetro de la bobina. Por ello, el par y la velocidad del motor deben coordinarse.
- ¿Existe un valor de tensión estándar para el hilo plano de acero de muelle? No. La tensión adecuada depende del grado del material, las dimensiones del hilo, su resistencia, la relación de reducción, la velocidad de laminado y la configuración del equipo. Debe definirse durante la ingeniería del proceso.
- ¿El control de tensión puede mejorar la precisión dimensional del hilo plano? Sí, una tensión estable ayuda a mantener un flujo de material uniforme y reduce las fluctuaciones de producción. No obstante, la precisión dimensional también depende del diseño de los rodillos, el programa de reducción, la rigidez de la máquina y la medición en línea.
Conclusión
El control de tensión es un elemento fundamental del laminado preciso de hilo plano.
Una producción estable requiere un control coordinado desde que el hilo bruto sale del bobinado de salida hasta que el hilo plano terminado se bobina en el carrete de recogida.
Los sistemas clave son:
- Control del bobinado de salida
- Control del compensador / amortiguador
- Control de tensión de laminado
- Control de tensión de recogida
- Medición y retroalimentación de lazo cerrado
La tensión correcta no es un valor universal. Depende del material, las dimensiones, la relación de reducción, la velocidad de laminado y la configuración de la máquina.
Para aplicaciones de hilo plano preciso y acero de muelle de alta resistencia, un control de tensión diseñado adecuadamente mejora la estabilidad dimensional, la fiabilidad productiva y la calidad final de la bobina.
Sky Bluer Environmental Technology Co., Ltd. (CRM) desarrolla sistemas de laminado preciso personalizados que integran ingeniería mecánica, control de tensión, medición en línea y automatización para apoyar la fabricación estable de hilo plano en todo el mundo.
