Introducción
En la fabricación de alambre plano de acero para muelles de alta precisión, la precisión dimensional por sí sola no determina el rendimiento del producto.
Para aplicaciones exigentes como muelles de automoción, muelles de válvula y componentes elásticos industriales, el estado de tensión interna del material desempeña un papel fundamental en la vida a fatiga, la estabilidad de conformado y la fiabilidad a largo plazo.
Durante el laminado en frío, la deformación plástica modifica la estructura interna del acero. Aunque este proceso mejora la resistencia y la dureza mediante el endurecimiento por deformación, también introduce tensión residual.
Si la tensión residual no se controla adecuadamente, los fabricantes pueden enfrentarse a:
- Cambios dimensionales después del corte
- Variación del rendimiento del muelle
- Deformación de los bordes
- Reducción de la resistencia a la fatiga
- Fisuración inesperada durante el conformado
Por ello, el control de la tensión residual se ha convertido en una de las tecnologías más importantes del laminado de precisión moderno.
Sky Bluer Environmental Technology Co., Ltd. (CRM) desarrolla soluciones de laminado de precisión que integran un diseño de deformación optimizado, tecnología de rodillos y control de procesos para ayudar a los fabricantes a producir alambre plano de acero para muelles estable y de alto rendimiento.
Comprensión de la tensión residual en el alambre plano laminado en frío
La tensión residual es la tensión interna que permanece dentro de un material una vez eliminadas las fuerzas externas.
Durante el laminado en frío, el material experimenta:
- Compresión por parte de los rodillos
- Deformación por tracción en determinadas zonas
- Flujo plástico no uniforme
La distribución final de la tensión depende de:
| Factor | Influencia |
|---|---|
| Relación de reducción | Determina la intensidad de la deformación |
| Secuencia de pasadas | Controla la acumulación de tensión |
| Geometría del rodillo | Afecta al flujo del material |
| Grado del material | Influye en la resistencia a la deformación |
| Condición de enfriamiento | Afecta a la relajación de la tensión |
Para los materiales de acero para muelles, es esencial controlar esta distribución de tensiones, ya que los muelles soportan repetidamente cargas cíclicas.
Por qué el acero para muelles es sensible a la tensión residual
Los aceros para muelles están diseñados para almacenar y liberar energía de forma repetida.
Materiales típicos:
| Grado de material | Características |
|---|---|
| SAE1070 | Acero para muelles de alto carbono |
| SAE1095 | Alta dureza y resistencia |
| 60Si2Mn | Excelente resistencia a la fatiga |
| SUP10 | Material de alta resistencia para muelles de válvula |
| EN10270 | Aplicaciones de alambre para muelles de precisión |
Estos materiales ofrecen una excelente elasticidad gracias a:
- Alto contenido de carbono
- Elementos de aleación de refuerzo
- Tratamiento térmico controlado
Sin embargo, estas mismas características también los hacen sensibles a:
- Exceso de trabajo en frío
- Deformación desigual
- Concentración de tensiones
Por lo tanto, los parámetros de laminado deben optimizarse cuidadosamente.
Relación entre el trabajo en frío y la tensión residual
El laminado en frío aumenta la resistencia mediante el endurecimiento por deformación.
No obstante, una deformación en frío excesiva puede generar una mayor tensión interna.
Relación:
| Nivel de trabajo en frío | Estado del material |
|---|---|
| Trabajo en frío bajo | Menor tensión, menor aumento de resistencia |
| Trabajo en frío controlado | Equilibrio entre resistencia y estabilidad |
| Trabajo en frío excesivo | Alta tensión y reducción de la ductilidad |
Para el alambre plano de acero para muelles, el objetivo no es alcanzar la dureza máxima.
El objetivo es conseguir:
- Resistencia mecánica requerida
- Dimensiones estables
- Buena resistencia a la fatiga
- Rendimiento de conformado fiable
Cómo genera el proceso de laminado la tensión residual
Durante el laminado de alambre plano, la deformación no es completamente uniforme.
Las zonas superficiales y las zonas centrales presentan estados de tensión diferentes.
Fuentes típicas de tensión:
Reducción de espesor desigual
Si la reducción de espesor es inconsistente:
- La tensión interna se vuelve desigual
- Pueden aparecer problemas de planitud
Deformación de los bordes
Los bordes del alambre plano presentan un flujo de material distinto al de la zona central.
Un control deficiente puede provocar:
- Tensión en los bordes
- Fisuración de bordes
- Inestabilidad del perfil
Reducción excesiva en una sola pasada
Una reducción elevada en una única pasada puede incrementar:
- Concentración de deformación plástica
- Endurecimiento por deformación
- Acumulación de tensión residual
Por esta razón, se utiliza habitualmente el laminado multi‑pasada optimizado para aceros para muelles de alta resistencia.
Métodos de control de la tensión residual en el laminado de precisión
Secuencia de pasadas optimizada
Una secuencia de pasadas bien diseñada distribuye la deformación de forma gradual.
Estrategia típica:
| Etapa de laminado | Objetivo principal |
|---|---|
| Desbaste | Transformación estable del material |
| Intermedia | Reducción controlada de anchura y espesor |
| Acabado | Precisión final y calidad superficial |
Esto reduce las deformaciones bruscas y evita una concentración excesiva de tensiones.
Diseño de rodillos de precisión
La geometría del rodillo influye directamente en la distribución de tensiones.
Parámetros importantes:
| Parámetro | Función |
|---|---|
| Forma de la ranura | Controla el flujo del material |
| Diámetro del rodillo | Garantiza la estabilidad de la deformación |
| Geometría de la pasada | Reduce la deformación desigual |
| Acabado superficial | Mejora las condiciones de contacto |
Un diseño adecuado de los rodillos ayuda a mantener una deformación uniforme en toda la sección del alambre.
Control de la tensión durante el laminado
Una tensión estable entre procesos evita:
- Pandeo
- Alargamiento desigual
- Variación dimensional
Las líneas de laminado modernas incorporan:
- Control de tensión servo
- Sistemas de alimentación automáticos
- Monitorización de bucle cerrado
Medición en línea y control por retroalimentación
Los sistemas de laminado de precisión modernos emplean tecnología de inspección en tiempo real.
Sistemas habituales:
| Tecnología | Función |
|---|---|
| Galga láser | Medición de espesor y anchura |
| Ajuste servo | Corrección automática de la holgura entre rodillos |
| Control PLC | Optimización del proceso |
| Monitorización de datos | Seguimiento de la calidad |
La retroalimentación continua permite mantener unas condiciones de producción estables.
Efecto de la tensión residual en el rendimiento del muelle
La tensión residual afecta directamente a las aplicaciones de muelles.
Rendimiento a fatiga
Los muelles soportan millones de ciclos de carga.
Una elevada tensión residual de tracción puede acelerar:
- Inicio de fisuras
- Fallo por fatiga
Estabilidad dimensional
Después del corte o el conformado, una tensión no controlada puede provocar:
- Cambios de forma
- Alabeo
- Variación de longitud
Respuesta al tratamiento térmico
La tensión residual puede influir en:
- Comportamiento de endurecimiento
- Estabilidad del revenido
- Propiedades mecánicas finales
Por consiguiente, el control de la tensión durante el laminado mejora la fiabilidad general del producto.
Control de la tensión residual para aplicaciones de muelles de automoción
Los muelles de automoción requieren una fiabilidad extremadamente alta.
Requisitos típicos:
| Aplicación | Requisito clave |
|---|---|
| Muelle de válvula | Alta resistencia a la fatiga |
| Muelle de suspensión | Larga vida útil |
| Componentes de seguridad | Rendimiento mecánico estable |
Para estas aplicaciones, los fabricantes deben controlar:
- Calidad superficial
- Tolerancias dimensionales
- Estado de tensión interna
Un proceso de laminado de precisión constituye la base para un rendimiento constante del muelle.
Relación entre la selección de material y la tensión residual
Los distintos grados de acero para muelles presentan características de deformación diferentes.
Cada material requiere estrategias de laminado distintas.
Por ejemplo:
Aceros de alto carbono:
- Mayor resistencia
- Menor capacidad de deformación
Aceros silicio‑cromo:
- Excelentes propiedades a fatiga
- Requieren un trabajo en frío controlado
La selección del material influye directamente en:
- Relación de reducción
- Número de pasadas
- Diseño de rodillos
- Estrategia de control de tensión
Los diferentes grados de acero para muelles muestran distintas características de deformación durante el laminado en frío, lo que exige parámetros de laminado y control de procesos optimizados.
Control de la tensión residual y aplicaciones del acero para muelles
En aplicaciones como muelles de automoción y componentes de precisión, la vida a fatiga y el rendimiento mecánico se ven fuertemente afectados por la tensión residual generada durante el proceso de laminado en frío.
Una solución de fabricación completa debe tener en cuenta:
- Material
- Proceso de laminado
- Control de tensión
- Requisitos finales de la aplicación

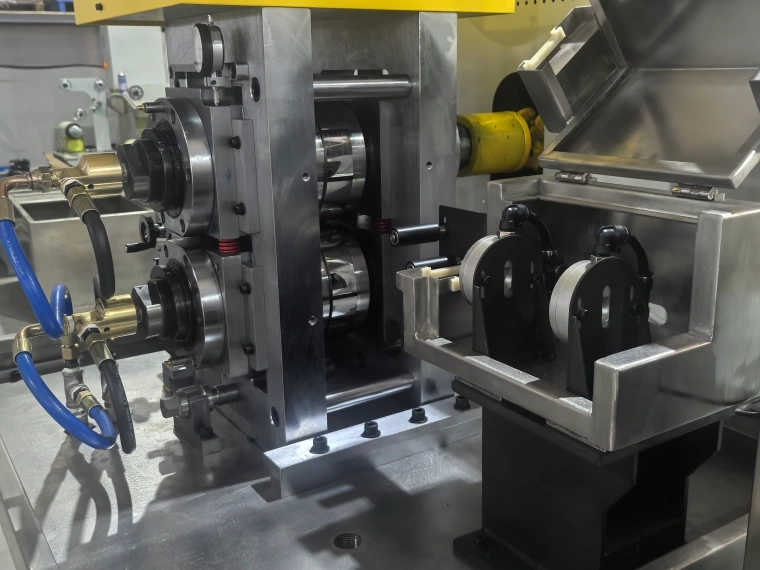

Soluciones de laminado de precisión CRM para una producción con tensión controlada
Sky Bluer Environmental Technology Co., Ltd. (CRM) suministra sistemas de laminado de precisión personalizados diseñados para:
- Acero para muelles de alto carbono
- Acero para muelles silicio‑cromo
- Alambre para muelles templado al aceite
- Aplicaciones de alambre plano de precisión
El sistema puede integrar:
✓ Molino de laminado de precisión
✓ Rodillos de precisión
✓ Medición láser en línea
✓ Sistema de control servo
✓ Monitorización automática de procesos
Mediante un control de deformación optimizado, CRM ayuda a los fabricantes a conseguir dimensiones estables y un rendimiento fiable del muelle.
Preguntas frecuentes
- ¿Qué origina la tensión residual durante el laminado en frío? La tensión residual se produce principalmente por una deformación plástica desigual, reducciones excesivas, diferencias en el flujo del material y una distribución de deformación no uniforme durante el laminado.
- ¿Por qué es importante la tensión residual para el alambre plano de acero para muelles? Dado que los muelles trabajan bajo cargas repetidas, una tensión residual no controlada puede reducir la vida a fatiga y generar inestabilidad dimensional en servicio.
- ¿Se puede eliminar por completo la tensión residual después del laminado? Su eliminación total es compleja, pero unos parámetros de laminado optimizados, una deformación controlada y un tratamiento térmico adecuado pueden reducir de forma considerable las tensiones perjudiciales.
- ¿Cómo influye la secuencia de pasadas en la tensión residual? Una secuencia de pasadas bien diseñada distribuye la deformación de forma gradual, reduce la concentración de tensiones y mejora la estabilidad del producto.
- ¿Qué materiales de acero para muelles requieren un control estricto de la tensión? Los aceros de alto carbono como el SAE1095 y los aceros aleados para muelles como el 60Si2Mn y el SUP10 requieren una gestión cuidadosa de la tensión debido a su alta resistencia.
- ¿Cómo ayuda un molino de laminado de precisión a controlar la tensión residual? Los molinos de laminado de precisión ofrecen un posicionamiento exacto de los rodillos, un control estable de la deformación y monitorización en línea, permitiendo a los fabricantes mantener unas condiciones de tensión constantes.
Conclusión
El control de la tensión residual es una de las tecnologías clave que determinan la calidad del alambre plano de acero para muelles laminado en frío.
Un proceso de producción satisfactorio no se limita a alcanzar las dimensiones finales.
Los fabricantes deben controlar:
- Acumulación de trabajo en frío
- Secuencia de pasadas
- Diseño de rodillos
- Comportamiento del material
- Estabilidad del proceso en línea
Para aplicaciones de muelles de alto rendimiento, el control de la tensión residual mejora la vida a fatiga, la estabilidad dimensional y la consistencia de fabricación.
Gracias a la avanzada tecnología de laminado de precisión, Sky Bluer Environmental Technology Co., Ltd. (CRM) apoya a fabricantes de todo el mundo en la obtención de soluciones fiables de alambre plano de acero para muelles.
