Introducción
El alambre plano de cobre recubierto de papel es uno de los conductores aislados más utilizados en los bobinados de transformadores de potencia y distribución. Combina un conductor rectangular de cobre de alta conductividad con una o varias capas de papel aislante eléctrico, proporcionando tanto aislamiento eléctrico como protección mecánica durante el bobinado del transformador y su funcionamiento a largo plazo.
Para los fabricantes de transformadores, el rendimiento del conductor no depende únicamente del propio papel aislante. La precisión dimensional, el radio de las esquinas, la calidad de la superficie, las propiedades mecánicas y la rectitud del conductor rectangular de cobre situado debajo del aislamiento de papel pueden influir directamente en la calidad del recubrimiento y en la uniformidad del bobinado.
Por ello, la producción de alambre plano de cobre de precisión constituye un proceso previo fundamental en la fabricación de conductores para transformadores recubiertos de papel.

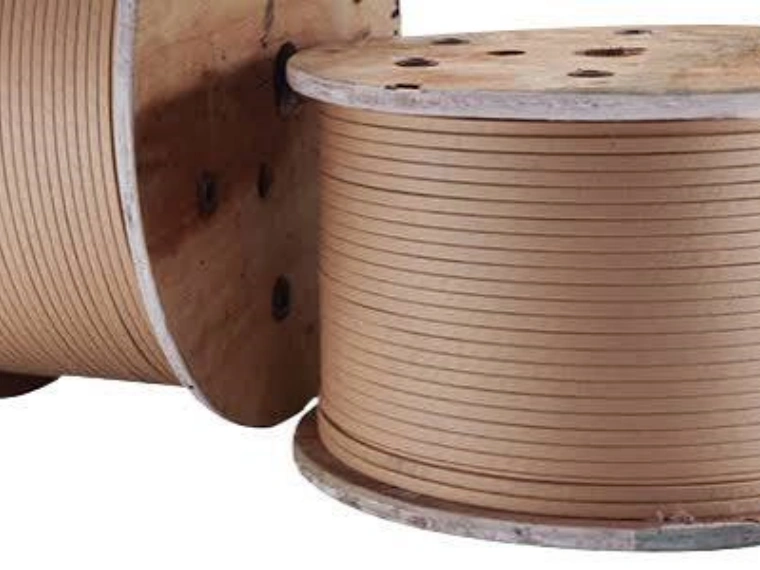

¿Qué es el alambre plano de cobre recubierto de papel?
El alambre plano de cobre recubierto de papel consiste en un conductor rectangular de cobre envuelto con papel aislante eléctrico.
Una estructura simplificada es:
Conductor rectangular de cobre → Capas de papel aislante → Conductor terminado recubierto de papel
Dependiendo del diseño del transformador, pueden seleccionarse diferentes tipos de papel aislante y estructuras de envoltura.
Las características típicas del conductor incluyen:
| Parámetro | Requisito típico |
|---|---|
| Material del conductor | Cu-ETP / Cobre libre de oxígeno |
| Forma del conductor | Rectangular / Plano |
| Ancho | Aprox. 2–20 mm |
| Espesor | Aprox. 0,8–6 mm |
| Tolerancia de ancho | ±0,01–0,03 mm |
| Tolerancia de espesor | ±0,005–0,02 mm |
| Radio de las esquinas | Controlado según especificaciones |
| Estado del cobre | Normalmente blando / recocido |
| Superficie | Lisa y sin defectos |
| Aislamiento | Papel aislante eléctrico |
| Capas de papel | Según el diseño del transformador |
Las dimensiones reales, el espesor del aislamiento, el tipo de papel y las tolerancias del conductor dependen de las especificaciones del transformador y de las normas aplicables.
Para obtener más información sobre el conductor sin aislamiento, consulte: Bare Rectangular Copper Wire: Types, Applications and Manufacturing.
¿Por qué se utilizan conductores planos de cobre en los bobinados de transformadores?
Los bobinados de los transformadores deben alojar una gran cantidad de material conductor dentro de un espacio de bobinado limitado.
En comparación con el alambre redondo, los conductores rectangulares de cobre permiten una disposición más compacta.
| Característica | Alambre de cobre redondo | Alambre de cobre rectangular |
|---|---|---|
| Forma del conductor | Circular | Rectangular |
| Aprovechamiento del espacio | Menor | Mayor |
| Disposición de las capas | Menos compacta | Más compacta |
| Geometría del bobinado | Convencional | Altamente controlada |
| Capacidad para altas corrientes | Depende del tamaño | Muy adecuada |
| Requisitos dimensionales | Moderados | Más exigentes |
La sección transversal rectangular permite colocar los conductores adyacentes más cerca unos de otros, ayudando a los diseñadores de transformadores a optimizar la geometría del bobinado.
Esto resulta especialmente importante en transformadores de media y gran capacidad, donde las dimensiones del bobinado, el área de la sección transversal del conductor, la refrigeración y el aislamiento deben coordinarse cuidadosamente.
¿Por qué se utiliza papel como aislamiento del conductor del transformador?
El aislamiento de papel se utiliza ampliamente en transformadores sumergidos en aceite debido a sus propiedades de aislamiento eléctrico y a su compatibilidad con los sistemas de aislamiento de los transformadores.
Los materiales aislantes más comunes pueden incluir:
- Papel Kraft para aislamiento eléctrico
- Papel térmicamente mejorado
- Papel aislante de alta densidad
- Otros materiales de celulosa para transformadores
El papel normalmente se envuelve alrededor del conductor rectangular en capas controladas.
El sistema de aislamiento debe proporcionar una cobertura uniforme, especialmente alrededor de los bordes y las esquinas del conductor de cobre.
Por esta razón, el radio de las esquinas y la calidad superficial del alambre de cobre desnudo son fundamentales antes de iniciar el recubrimiento con papel.
Requisitos técnicos típicos del conductor de cobre
Antes de aplicar el aislamiento de papel, el conductor rectangular de cobre desnudo debe cumplir estrictos requisitos geométricos y superficiales.
Los rangos de referencia habituales incluyen:
| Parámetro técnico | Rango de referencia |
|---|---|
| Grado de cobre | C11000 / Cu-ETP / Cobre OF |
| Conductividad | Aprox. ≥97 % IACS |
| Ancho | 2–20 mm |
| Espesor | 0,8–6 mm |
| Tolerancia de ancho | ±0,01–0,03 mm |
| Tolerancia de espesor | ±0,005–0,02 mm |
| Radio de las esquinas | R0,2–1,0 mm, según la aplicación |
| Rugosidad superficial | Generalmente baja y controlada |
| Rectitud | Según los requisitos de bobinado |
| Estado de los bordes | Lisos, sin rebabas |
| Estado mecánico | Blando / recocido |
Estos valores son referencias generales de ingeniería. Las especificaciones reales deben seguir siempre los planos del conductor proporcionados por el fabricante del transformador y las normas aplicables.
Para equipos específicamente diseñados para la fabricación de conductores para transformadores, consulte: Precision Flat Wire Rolling Mills for Transformer Copper and Aluminum Conductors.
Por qué es importante la tolerancia de espesor en los bobinados de transformadores
El espesor es uno de los parámetros dimensionales más importantes del alambre plano para transformadores.
Una pequeña desviación en el espesor del conductor puede acumularse a lo largo de múltiples capas del bobinado.
Por ejemplo:
| Variación de espesor | 100 capas | 300 capas | 500 capas |
|---|---|---|---|
| 0,002 mm | 0,20 mm | 0,60 mm | 1,00 mm |
| 0,005 mm | 0,50 mm | 1,50 mm | 2,50 mm |
| 0,010 mm | 1,00 mm | 3,00 mm | 5,00 mm |
Este cálculo simplificado demuestra por qué los fabricantes de conductores para transformadores suelen exigir una elevada uniformidad dimensional en lugar de limitarse a cumplir un tamaño final promedio.
Un espesor estable ayuda a mantener dimensiones de bobinado predecibles y proporciona una base más uniforme para el aislamiento de papel.
Requisitos del radio de las esquinas antes del recubrimiento con papel
Un conductor rectangular no puede considerarse como un rectángulo perfecto con esquinas infinitamente afiladas.
Las cuatro esquinas deben tener un radio controlado.
Si la esquina es demasiado afilada, el aislamiento de papel puede sufrir una mayor tensión mecánica local durante los procesos de envoltura y bobinado.
Por otro lado, si el radio es demasiado grande, la sección efectiva de cobre y la geometría del conductor pueden diferir del diseño previsto.
| Estado de la esquina | Posible efecto |
|---|---|
| Excesivamente afilada | Mayor tensión sobre el aislamiento de papel |
| Radio irregular | Envoltura de aislamiento no uniforme |
| Radio excesivamente grande | Modificación de la geometría del conductor |
| Rebabas en los bordes | Posibles daños en el papel |
| Grietas en los bordes | Riesgo para la fiabilidad |
| Radio estable y controlado | Proceso de aislamiento uniforme |
Por lo tanto, el radio de las esquinas debe especificarse junto con el ancho y el espesor.
Por ejemplo, en lugar de especificar únicamente:
5,00 × 2,00 mm
una especificación más completa podría ser:
- Ancho: 5,00 ±0,01 mm
- Espesor: 2,00 ±0,005 mm
- Radio de las esquinas: R0,30 mm
Requisitos de calidad superficial
El recubrimiento con papel no elimina la necesidad de disponer de una superficie de cobre de alta calidad.
Los defectos de la superficie del conductor desnudo pueden causar problemas durante el aislamiento y el bobinado.
Los defectos típicos que deben controlarse incluyen:
- Arañazos longitudinales
- Rebabas
- Grietas en los bordes
- Marcas de los rodillos
- Partículas de cobre
- Contaminación superficial
- Oxidación
| Problema superficial | Posible influencia |
|---|---|
| Rebabas | Pueden dañar el papel |
| Arañazos profundos | Crean una superficie irregular |
| Marcas de rodillos | Afectan a la uniformidad dimensional |
| Contaminación | Influye en el proceso de aislamiento |
| Oxidación | Reduce la calidad superficial |
| Grietas en los bordes | Pueden afectar a la fiabilidad del conductor |
Por lo tanto, el acabado superficial de los rodillos, las guías, la lubricación, el control de tensión y los sistemas de manipulación deben diseñarse para minimizar los daños al conductor.
Proceso de fabricación antes del recubrimiento con papel
La calidad del alambre de cobre recubierto de papel comienza antes de la máquina de recubrimiento.
Una ruta de producción típica es:
Varilla de cobre → Trefilado → Recocido → Laminado de precisión → Medición en línea → Inspección superficial → Recubrimiento con papel → Bobinado
Dependiendo de la materia prima inicial y de las dimensiones finales, los procesos de trefilado y recocido pueden configurarse de diferentes maneras.

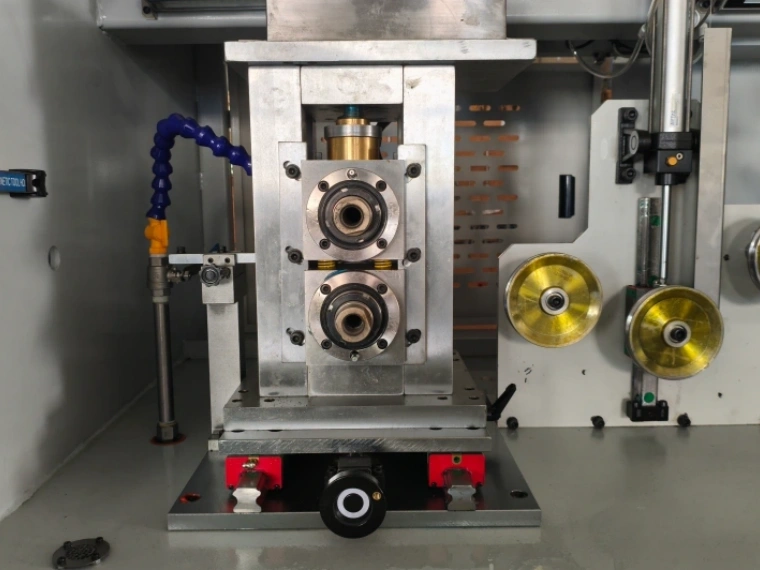

Laminado de precisión
La sección de laminado transforma el alambre de cobre en la geometría rectangular requerida.
Los parámetros importantes de laminado incluyen:
| Parámetro de laminado | Influencia principal |
|---|---|
| Separación entre rodillos | Espesor final |
| Alineación de los rodillos | Simetría de la sección transversal |
| Reducción de laminado | Deformación del material |
| Tensión de entrada | Estabilidad de producción |
| Tensión de salida | Uniformidad dimensional |
| Acabado superficial de los rodillos | Calidad superficial del cobre |
| Geometría de los rodillos | Formación de bordes y esquinas |
| Velocidad de laminado | Productividad y estabilidad del proceso |
Para conductores de transformadores de alta precisión, el proceso de laminado puede utilizar varias etapas de conformado y calibrado en lugar de depender de una única reducción elevada.
Medición en línea del alambre plano de cobre para transformadores
La producción continua requiere un control dimensional continuo.
Las líneas modernas de producción de alambre plano pueden integrar equipos de medición láser para supervisar el conductor durante el proceso de laminado.
| Medición | Objetivo |
|---|---|
| Ancho | Controlar el ancho final del conductor |
| Espesor | Mantener las dimensiones del bobinado |
| Velocidad de línea | Sincronizar los equipos |
| Tensión | Mantener un procesamiento estable |
| Posición | Evitar la desalineación del conductor |
| Posición de los rodillos | Facilitar el ajuste dimensional |
Un sistema de control de circuito cerrado puede funcionar según el siguiente proceso:
Medición láser → Comparación dimensional → PLC → Ajuste del laminado → Corrección continua
Esto ayuda a reducir las desviaciones dimensionales durante largos ciclos de producción.
Para una introducción más amplia a los sistemas completos de laminado, consulte: Complete Flat Wire Manufacturing Lines for Energy, Automotive, and Power Industries.
Proceso de recubrimiento con papel
Una vez que el conductor rectangular de cobre alcanza las dimensiones y condiciones superficiales requeridas, se aplica el aislamiento de papel.
Un proceso simplificado es:
Alambre plano de cobre desnudo → Control de tensión → Alimentación de papel → Envoltura de papel → Inspección del aislamiento → Bobinado
Los parámetros importantes del recubrimiento con papel incluyen:
| Parámetro | Función |
|---|---|
| Tensión del papel | Mantiene una envoltura uniforme |
| Ángulo de envoltura | Controla la estructura del aislamiento |
| Solapamiento | Evita espacios sin aislamiento |
| Número de capas | Determina la estructura del aislamiento |
| Tensión del conductor | Mantiene un movimiento estable |
| Tensión de bobinado | Protege el conductor terminado |
| Calidad del bobinado | Garantiza un almacenamiento y manipulación adecuados |
El diseño exacto del aislamiento depende de los requisitos del fabricante del transformador.
Por lo tanto, el proceso previo de laminado y el proceso posterior de recubrimiento con papel deben considerarse etapas de fabricación interconectadas.
Dimensiones del conductor desnudo vs. dimensiones finales con aislamiento
Un error común consiste en especificar únicamente las dimensiones finales del alambre recubierto de papel.
El fabricante debe distinguir entre:
las dimensiones del conductor desnudo y las dimensiones totales del conductor aislado.
Por ejemplo:
| Parámetro | Conductor desnudo | Conductor recubierto de papel |
|---|---|---|
| Ancho | 8,00 mm | 8,40 mm* |
| Espesor | 2,00 mm | 2,40 mm* |
| Radio de las esquinas | Radio del cobre controlado | Cubierto por el aislamiento |
| Superficie | Cobre desnudo | Aislamiento de papel |
| Tolerancia | Controlada por laminado | Controlada por laminado + aislamiento |
*Dimensiones únicamente ilustrativas.
El tamaño final depende del espesor del papel, del número de capas, del solapamiento y de la compresión.
Por lo tanto, al diseñar una línea de producción deben tenerse en cuenta tanto la geometría del conductor como el espesor total del aislamiento.
Alambre recubierto de papel vs. alambre plano esmaltado
El recubrimiento con papel y el esmaltado son dos métodos de aislamiento diferentes.
| Característica | Alambre de cobre recubierto de papel | Alambre plano de cobre esmaltado |
|---|---|---|
| Aislamiento | Papel eléctrico | Recubrimiento de esmalte |
| Estructura del aislamiento | Capas envueltas | Capas recubiertas |
| Aplicación típica | Transformadores | Motores, transformadores, bobinas |
| Geometría del conductor | Generalmente rectangular | Redonda o rectangular |
| Precisión del laminado previo | Alta | Alta |
| Requisitos de calidad superficial | Altos | Muy altos |
| Control principal del aislamiento | Tensión y solapamiento del papel | Espesor del recubrimiento y curado |
Ambos productos dependen de un conductor desnudo de alta calidad, aunque sus tecnologías posteriores de fabricación son considerablemente diferentes.
Para obtener más información sobre conductores rectangulares esmaltados, consulte: What is Enamelled Copper Flat Wire? Applications and Benefits.
Conductores recubiertos de papel y CTC
El alambre rectangular de cobre recubierto de papel también debe diferenciarse de los Conductores Continuamente Transpuestos (CTC).
Los CTC utilizan múltiples hilos rectangulares de cobre, aislados individualmente y transpuestos continuamente para formar una estructura conductora de mayor tamaño.
| Producto | Estructura |
|---|---|
| Alambre plano recubierto de papel | Un conductor rectangular + papel |
| Alambre rectangular esmaltado | Un conductor + esmalte |
| CTC | Múltiples hilos rectangulares aislados + transposición |
Los CTC son especialmente importantes para aplicaciones en grandes transformadores de potencia, donde la disposición de los conductores y el comportamiento electromagnético son más complejos.
Para obtener más información, consulte: CTC Production Line.
La estructura detallada, las aplicaciones y las ventajas de los conductores CTC se analizarán por separado en nuestro próximo artículo técnico.
Cómo especificar una línea de producción
Antes de diseñar una solución para producir alambre plano de cobre recubierto de papel, deben confirmarse varios parámetros técnicos.
| Información requerida | Ejemplo |
|---|---|
| Material de cobre | C11000 / Cobre OF |
| Diámetro de entrada | 3,0 mm |
| Ancho final del conductor desnudo | 6,0 mm |
| Espesor final del conductor desnudo | 2,0 mm |
| Tolerancia de ancho | ±0,01 mm |
| Tolerancia de espesor | ±0,005 mm |
| Radio de las esquinas | R0,30 mm |
| Estado del cobre | Blando |
| Tipo de papel | Especificado por el cliente |
| Número de capas de papel | Especificado por el cliente |
| Velocidad de producción | m/min |
| Peso de la bobina | kg |
| Medición en línea | Requerida / Opcional |
Proporcionar estos parámetros permite configurar los procesos de laminado y aislamiento de acuerdo con el conductor final del transformador, en lugar de seleccionar el equipo únicamente en función del tamaño nominal del alambre.
Soluciones completas de producción para conductores de transformadores
Un sistema completo de producción de conductores para transformadores puede integrar:
- Desbobinado
- Trefilado
- Recocido
- Laminado de precisión
- Control del radio de las esquinas
- Medición en línea de ancho y espesor
- Inspección superficial
- Recubrimiento con papel
- Control de tensión
- Bobinado de precisión
La configuración exacta depende de la materia prima del cliente, las dimensiones del conductor, la capacidad de producción, los requisitos de aislamiento y el nivel de automatización.
Para conocer tecnologías integradas de producción de alambre plano, consulte: Copper Flat Wire Production Line for Enameled and Paper Covered Conductors.
Conclusión
El alambre plano de cobre recubierto de papel es un importante conductor de bobinado para transformadores de potencia y distribución.
Un rendimiento fiable comienza con la calidad del conductor rectangular de cobre desnudo.
Antes de aplicar el aislamiento de papel, los fabricantes necesitan controlar con precisión:
- Ancho y espesor
- Tolerancias dimensionales
- Radio de las esquinas
- Calidad superficial
- Estado mecánico
- Rectitud
- Tensión de producción
Posteriormente, el proceso de recubrimiento con papel añade otro nivel de control que incluye la tensión del papel, el ángulo de envoltura, el solapamiento, el espesor del aislamiento y la calidad final del bobinado.
Mediante la integración del laminado de precisión, la medición dimensional en línea, un control estable de la tensión, el recubrimiento con papel y el bobinado de precisión, los fabricantes pueden conseguir una producción más uniforme de conductores para transformadores.
Sky Bluer Environmental Technology Co., Ltd. ofrece laminadores de precisión personalizados y soluciones completas para la fabricación de alambre plano destinado a conductores de cobre y aluminio para transformadores. Las soluciones CRM pueden configurarse de acuerdo con el material del conductor, las dimensiones finales, las tolerancias, el radio de las esquinas, los requisitos de aislamiento, la velocidad de producción y las especificaciones de las bobinas.
Si está planificando una línea de producción de alambre plano de cobre recubierto de papel, envíenos el diámetro de la materia prima, el ancho y espesor final del conductor, las tolerancias, el radio de las esquinas, las especificaciones del aislamiento de papel, la velocidad de producción y el peso de la bobina. Nuestro equipo de ingeniería podrá recomendarle un proceso de producción y una configuración de equipos adecuados.
