Introducción
El alambre de cobre rectangular desnudo es un conductor de cobre de precisión con una sección transversal rectangular y sin esmalte, papel, mica ni ningún otro material aislante aplicado sobre su superficie. Se utiliza ampliamente como conductor base en transformadores, motores, generadores, conductores CTC y otros equipos eléctricos.
A diferencia del alambre de cobre redondo convencional, el alambre de cobre rectangular está diseñado para ofrecer un mejor aprovechamiento del espacio y una geometría del conductor más controlada. Por este motivo, su proceso de fabricación requiere un control preciso de la anchura, el espesor, el radio de las esquinas, la calidad superficial, la rectitud y la estabilidad dimensional.
Este artículo se centra específicamente en el alambre de cobre rectangular desnudo, incluidos sus principales tipos, parámetros técnicos, proceso de fabricación y requisitos de calidad.

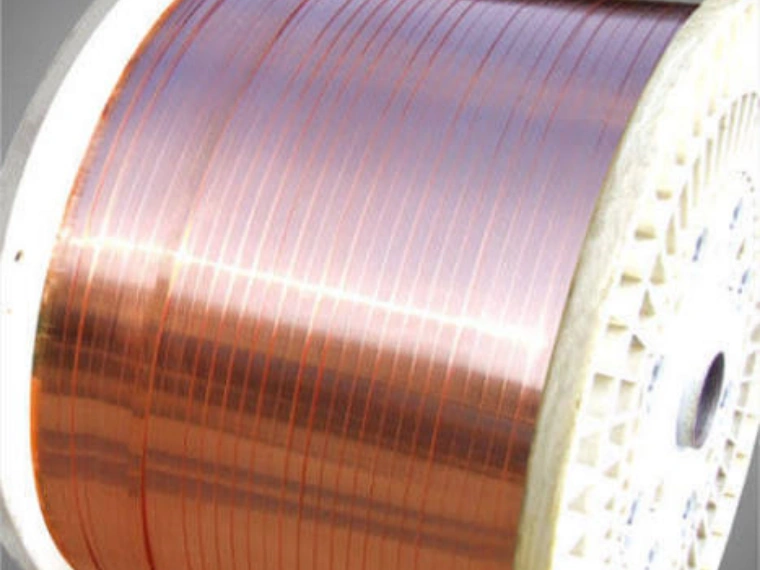

¿Qué es el alambre de cobre rectangular desnudo?
El alambre de cobre rectangular desnudo se fabrica generalmente transformando una varilla o un alambre redondo de cobre en una sección transversal rectangular mediante procesos de trefilado y laminado de precisión.
Las dimensiones finales dependen de la aplicación eléctrica, la estructura del bobinado, el sistema de aislamiento y la capacidad de conducción de corriente requerida.
Los parámetros técnicos típicos incluyen:
| Parámetro | Rango típico |
|---|---|
| Material | Cu-ETP / Cobre libre de oxígeno |
| Diámetro de entrada | 1–10 mm |
| Anchura final | 1–30 mm |
| Espesor final | 0,3–10 mm |
| Tolerancia de anchura | ±0,005–0,03 mm |
| Tolerancia de espesor | ±0,003–0,02 mm |
| Radio de esquina | Según la aplicación |
| Superficie | Lisa y libre de defectos |
| Sección transversal | Rectangular |
| Conductividad eléctrica | Cobre de alta conductividad |
Estos rangos son referencias de ingeniería y no estándares universales. Las especificaciones reales deben determinarse de acuerdo con los planos del producto del cliente y las normas aplicables.
Principales tipos de alambre de cobre rectangular desnudo
El alambre de cobre rectangular desnudo puede clasificarse según el material de cobre, el estado mecánico, las dimensiones y los requisitos de aplicación.
Material de cobre
Los materiales más comunes son grados de cobre de alta conductividad.
| Material | Características principales | Aplicación típica |
|---|---|---|
| Cu-ETP | Alta conductividad, buena trabajabilidad | Conductores eléctricos generales |
| Cobre libre de oxígeno | Bajo contenido de oxígeno, alta conductividad | Conductores de alto rendimiento |
| Cobre de alta conductividad | Excelente rendimiento eléctrico | Conductores para transformadores y motores |
| Aleación de cobre | Mayor resistencia mecánica | Aplicaciones especiales |
Para la mayoría de las aplicaciones eléctricas, la selección debe equilibrar la conductividad eléctrica, la conformabilidad, las propiedades mecánicas y la estabilidad del proceso.
Estado mecánico
El cobre también puede suministrarse en diferentes estados mecánicos.
| Estado | Conformabilidad | Aplicación típica |
|---|---|---|
| Blando / Recocido | Excelente | Bobinado y conformado |
| Semiduro | Moderada | Aplicaciones que requieren estabilidad dimensional |
| Trefilado duro | Menor | Conductores especializados |
Para conductores que posteriormente se someterán a operaciones importantes de bobinado, doblado o conformado, suele preferirse el cobre blando o recocido.
Dimensiones clave del alambre de cobre rectangular
Un conductor rectangular de alta calidad no puede especificarse únicamente mediante su anchura y espesor nominales.
La geometría completa puede incluir:
- Anchura
- Espesor
- Radio de las esquinas
- Relación anchura/espesor
- Condición de los bordes
- Rectitud
- Simetría de la sección transversal
Por ejemplo, una especificación de producto de precisión podría ser:
| Parámetro | Ejemplo |
|---|---|
| Anchura | 8,00 mm |
| Espesor | 2,00 mm |
| Tolerancia de anchura | ±0,010 mm |
| Tolerancia de espesor | ±0,005 mm |
| Radio de esquina | R0,20 mm |
| Sección transversal | Rectangular |
Esta información resulta mucho más útil para la ingeniería de producción que especificar simplemente “alambre de cobre de 8 × 2 mm”.
¿Por qué es importante la precisión dimensional?
El alambre de cobre rectangular desnudo suele ser un producto intermedio que posteriormente será esmaltado, recubierto con papel, transpuesto o bobinado.
Las pequeñas desviaciones dimensionales pueden acumularse a través de múltiples capas o conductores.
Por ejemplo:
| Desviación de espesor | 500 conductores | Diferencia total acumulada |
|---|---|---|
| 0,001 mm | 500 | 0,50 mm |
| 0,003 mm | 500 | 1,50 mm |
| 0,005 mm | 500 | 2,50 mm |
| 0,010 mm | 500 | 5,00 mm |
Por lo tanto, un control estricto del espesor y la anchura puede ser especialmente importante en sistemas de bobinado de alta densidad.
Para la producción de conductores para transformadores, consulte nuestra página Precision Flat Wire Rolling Mills for Transformer Copper and Aluminum Conductors.
Proceso de fabricación del alambre de cobre rectangular desnudo
Una ruta de producción típica es:
Varilla de cobre / Alambre redondo → Trefilado → Laminado de precisión → Calibrado → Medición en línea → Enderezado → Bobinado
Cada etapa cumple una función específica.
Trefilado
El trefilado reduce el diámetro de entrada y mejora la consistencia dimensional antes de que el material entre en la sección de laminación.
Laminado de precisión
El laminado transforma la sección transversal circular en la geometría rectangular requerida.
En lugar de realizar toda la deformación en una sola operación, el laminado de múltiples pasadas permite controlar gradualmente la anchura y el espesor.
| Etapa de laminado | Función principal |
|---|---|
| Pasada inicial | Iniciar la transformación de la sección transversal |
| Pasadas intermedias | Desarrollar la anchura y el espesor |
| Pasadas de precisión | Aproximarse a las dimensiones objetivo |
| Calibrado final | Estabilizar la geometría final |
| Inspección en línea | Detectar desviaciones dimensionales |
Para aplicaciones exigentes de alambre de cobre rectangular, los sistemas de laminado de precisión pueden configurarse de acuerdo con las dimensiones y tolerancias requeridas.
Laminado de múltiples pasadas y control dimensional
El programa de pasadas de laminación es uno de los elementos más importantes en la producción de alambre rectangular de precisión.
Una reducción excesiva en una sola pasada puede provocar inestabilidad en la expansión de la anchura, la formación de los bordes, la calidad superficial y la deformación del material.
Un ejemplo simplificado es:
| Pasada | Anchura | Espesor | Objetivo |
|---|---|---|---|
| Entrada | 3,00 mm | 3,00 mm | Material inicial |
| Pasada 1 | 3,50 mm | 2,60 mm | Aplanado inicial |
| Pasada 2 | 4,20 mm | 2,25 mm | Desarrollo de la anchura |
| Pasada 3 | 4,80 mm | 2,05 mm | Estabilización de la geometría |
| Pasada 4 | 5,00 mm | 2,00 mm | Calibrado final |
Este es únicamente un ejemplo ilustrativo del programa de pasadas. Las reducciones reales deben calcularse de acuerdo con el grado de cobre, el tamaño de entrada, las dimensiones finales, la fuerza de laminación, el diámetro de los rodillos, la velocidad, la fricción y la tolerancia requerida.
Para obtener más información sobre equipos de precisión para alambre plano, consulte Precision Flat Wire Rolling Mill for Transformers.
Radio de esquina y calidad de los bordes
La geometría de las esquinas es una de las características que diferencian el alambre de cobre rectangular de precisión del alambre simplemente aplanado.
Los defectos importantes de los bordes incluyen:
- Esquinas excesivamente afiladas
- Radio de esquina irregular
- Rebabas
- Grietas en los bordes
- Bordes doblados o enrollados
- Daños superficiales
Estos defectos pueden adquirir especial importancia cuando posteriormente se aplica aislamiento al conductor.
| Condición del borde | Problema potencial |
|---|---|
| Borde excesivamente afilado | Mayor tensión sobre el aislamiento |
| Radio irregular | Geometría inconsistente del aislamiento |
| Rebaba | Posibles daños en el aislamiento |
| Grieta en el borde | Menor fiabilidad del conductor |
| Borde enrollado | Inestabilidad dimensional |
| Arañazo superficial | Reducción de la calidad superficial |
Para aplicaciones esmaltadas, la superficie de cobre desnudo proporciona el sustrato para la capa aislante. Puede encontrar más información en What is Enamelled Copper Flat Wire? Applications and Benefits.
Requisitos de calidad superficial
El cobre desnudo es relativamente blando, por lo que la línea de producción debe minimizar los daños mecánicos durante el laminado y la manipulación.
Los defectos superficiales típicos incluyen:
| Defecto superficial | Posible causa |
|---|---|
| Arañazos longitudinales | Guías o rodillos dañados |
| Marcas de rodillos | Superficie deficiente de los rodillos |
| Picaduras | Contaminación del material o del proceso |
| Oxidación | Manipulación o almacenamiento inadecuados |
| Partículas incrustadas | Limpieza insuficiente |
| Grietas | Deformación excesiva |
El estado de la superficie de los rodillos, la alineación, la lubricación, la refrigeración, el diseño de las guías y la tensión del alambre pueden afectar a la superficie final.
En los conductores eléctricos, la calidad superficial no es únicamente una cuestión estética. También puede afectar a los procesos posteriores de aislamiento y bobinado.
Medición en línea y control automático
Las líneas modernas de laminado de precisión pueden integrar sistemas de medición láser u óptica en línea.
Los parámetros típicos incluyen:
| Parámetro | Método de medición |
|---|---|
| Anchura | Medidor láser / óptico |
| Espesor | Medidor láser / óptico |
| Posición | Sensor óptico |
| Velocidad de línea | Encoder |
| Tensión | Sensor de tensión |
| Posición de los rodillos | Realimentación de posición |
El principio de control es:
Medición en línea → Detección de desviaciones → Procesamiento PLC → Ajuste de los rodillos → Producto corregido
Este enfoque de control de circuito cerrado puede mejorar significativamente la consistencia dimensional durante la producción continua.
Para productos de alta precisión, la medición en línea es especialmente valiosa porque permite detectar desviaciones dimensionales antes de producir una gran cantidad de material no conforme.
Requisitos típicos de precisión
Las diferentes aplicaciones requieren distintos niveles de precisión dimensional.
| Nivel de producto | Tolerancia de anchura | Tolerancia de espesor |
|---|---|---|
| Alambre de cobre rectangular general | ±0,03–0,05 mm | ±0,02–0,03 mm |
| Conductor para bobinado industrial | ±0,02–0,03 mm | ±0,01–0,02 mm |
| Conductor eléctrico de precisión | ±0,01–0,02 mm | ±0,005–0,01 mm |
| Conductor de alta precisión | ±0,005–0,01 mm | ±0,003–0,005 mm |
Estas cifras son rangos de referencia de ingeniería y no especificaciones universales.
La tolerancia adecuada debe confirmarse en función de las dimensiones del conductor, el grado de cobre, el proceso de aislamiento, el diseño del bobinado y la norma de producto aplicable.
Aplicaciones del alambre de cobre rectangular desnudo
El alambre de cobre rectangular desnudo se utiliza como conductor inicial para diferentes productos.
| Aplicación | Proceso posterior típico |
|---|---|
| Conductor para transformadores | Recubrimiento de papel / aislamiento |
| Conductor para motores | Esmaltado / conformado |
| Conductor para generadores | Aislamiento / bobinado |
| Conductor CTC | Transposición + aislamiento |
| Conductor especializado | Conformado / aislamiento |
La aplicación posterior determina muchos de los requisitos iniciales del conductor.
Por ejemplo, la producción de CTC presenta requisitos adicionales de transposición y aislamiento. Nuestra página CTC Production Line ofrece más información sobre este proceso de fabricación especializado.
Asimismo, los conductores rectangulares de cobre para sistemas Hairpin de motores EV requieren procesos adicionales de conformado y aislamiento, que se explican en nuestra página EV Motor Hairpin Wire Production Lines.
Alambre de cobre rectangular desnudo vs. alambre plano aislado
Es importante distinguir entre el alambre de cobre rectangular desnudo y el conductor aislado terminado.
| Característica | Alambre de cobre rectangular desnudo | Alambre esmaltado / aislado |
|---|---|---|
| Superficie de cobre | Expuesta | Recubierta |
| Proceso principal de fabricación | Trefilado + laminado | Laminado + aislamiento |
| Principal requisito dimensional | Anchura / espesor / radio | Dimensiones del conductor + aislamiento |
| Requisito superficial | Limpia y libre de defectos | Adecuada para la adherencia del aislamiento |
| Aplicación final | Conductor intermedio | Conductor de bobinado terminado |
Esta distinción también ayuda a evitar confusiones entre la tecnología de fabricación del conductor de cobre y la tecnología posterior de aislamiento.
Para una comparación de las estructuras de conductores aislados, consulte Flat vs Round Enamelled Wire: Key Differences, Uses, and Production Equipment.
Cómo especificar una línea de producción de alambre de cobre rectangular desnudo
Antes de seleccionar el equipo, el cliente debe proporcionar una especificación técnica completa.
| Elemento | Información requerida |
|---|---|
| Grado de cobre | Cu-ETP / Cobre OF / Otro |
| Diámetro de entrada | mm |
| Anchura final | mm |
| Espesor final | mm |
| Tolerancia de anchura | ± mm |
| Tolerancia de espesor | ± mm |
| Radio de esquina | R mm |
| Velocidad de producción | m/min |
| Peso de bobina | kg |
| Desbobinador | Carrete / Bobina |
| Bobinador | Carrete / Bobina |
| Recocido | Requerido / No requerido |
| Medición en línea | Requerida / Opcional |
| Automatización | Manual / Automática |
A partir de estos parámetros, se puede determinar con mayor precisión la configuración de la máquina, incluido el tipo de laminador, el diámetro de los rodillos, el programa de pasadas, el sistema de tensión, los equipos de medición y el sistema de bobinado.
Laminado de precisión para alambre de cobre rectangular desnudo
Para producir alambre de cobre rectangular desnudo de alta calidad, el laminador debe proporcionar una deformación estable y un control dimensional preciso durante todo el proceso de producción.
Un sistema completo de laminado de precisión puede incluir:
- Laminador de múltiples pasadas
- Ajuste preciso de la separación entre rodillos
- Tecnología de conformado de cuatro rodillos
- Control de tensión de entrada y salida
- Medición láser en línea
- Control automático PLC
- Corrección dimensional automática

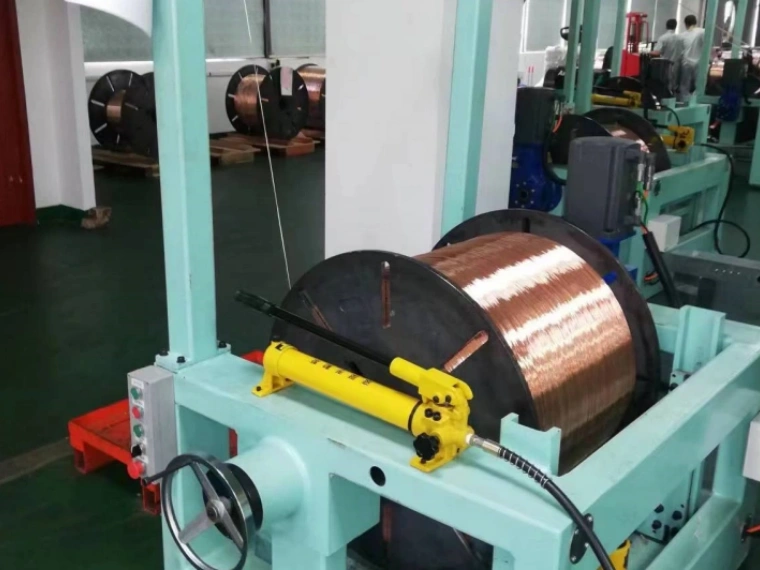

- Sistema de bobinado de precisión
Para aplicaciones CTC, busbar y otros conductores rectangulares, la tecnología de laminación puede personalizarse aún más según la geometría del producto. Consulte Precision Rolling Technology for CTC, Busbar, and Rectangular Wire Applications.
Para aplicaciones que requieren una combinación de trefilado y laminado, consulte Magnet Wire Rolling and Drawing Solutions for High Efficiency Electrical Conductors.
Conclusión
El alambre de cobre rectangular desnudo es un importante conductor de precisión utilizado como base para transformadores, motores, generadores, conductores CTC y otros sistemas de conductores eléctricos.
Su calidad depende de mucho más que la anchura y el espesor nominales. El grado del cobre, el estado mecánico, las tolerancias dimensionales, el radio de las esquinas, la calidad de los bordes, el estado superficial, la rectitud y la estabilidad de producción deben controlarse cuidadosamente.
Para aplicaciones exigentes, el laminado de precisión de múltiples pasadas combinado con medición en línea y control automático puede proporcionar una consistencia dimensional significativamente superior a la de los procesos convencionales de aplanado.
La línea de producción debe diseñarse finalmente en función de los requisitos completos del cliente, desde el alambre de cobre de entrada hasta las dimensiones rectangulares finales y los posteriores procesos de aislamiento o bobinado.
