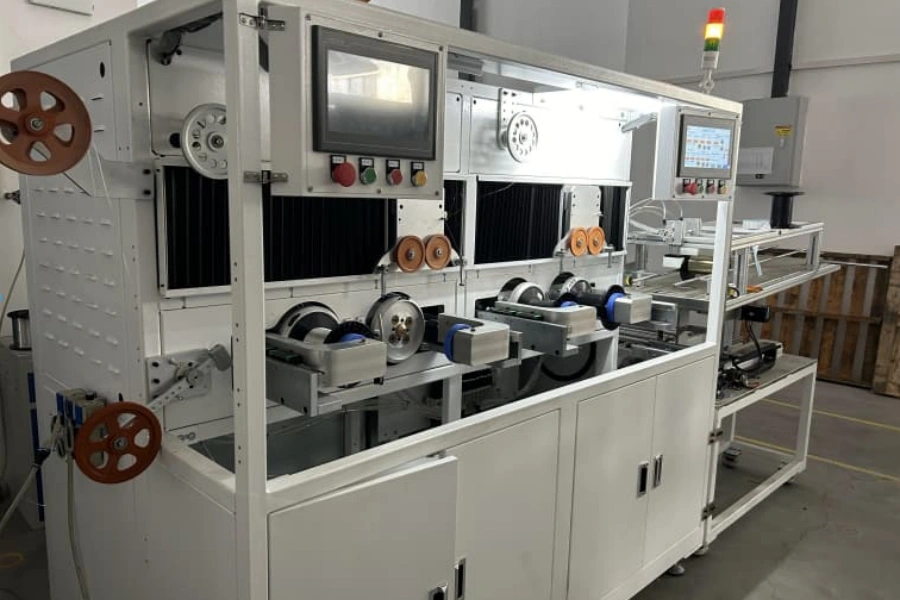

Línea de Producción de Cinta de Interconexión (CRM2026)
- About Company
Solución Llave en Mano para la Fabricación de Cinta de Interconexión para Células Solares
Diseñada para la fabricación de cintas de interconexión de alta precisión utilizadas en la conexión eléctrica de células solares dentro de módulos fotovoltaicos, nuestra línea CRM2026 garantiza un rendimiento óptimo, con conductividad estable, espesor uniforme y excelente soldabilidad para la producción de paneles solares de alta eficiencia.
- Adecuada para producción de tabbing / interconnect ribbon
- Control de alta precisión de espesor y ancho
- Sistema de producción continuo totalmente automatizado
- Diseño de layout personalizado disponible
- About Company
¿Qué es la Cinta de Interconexión?

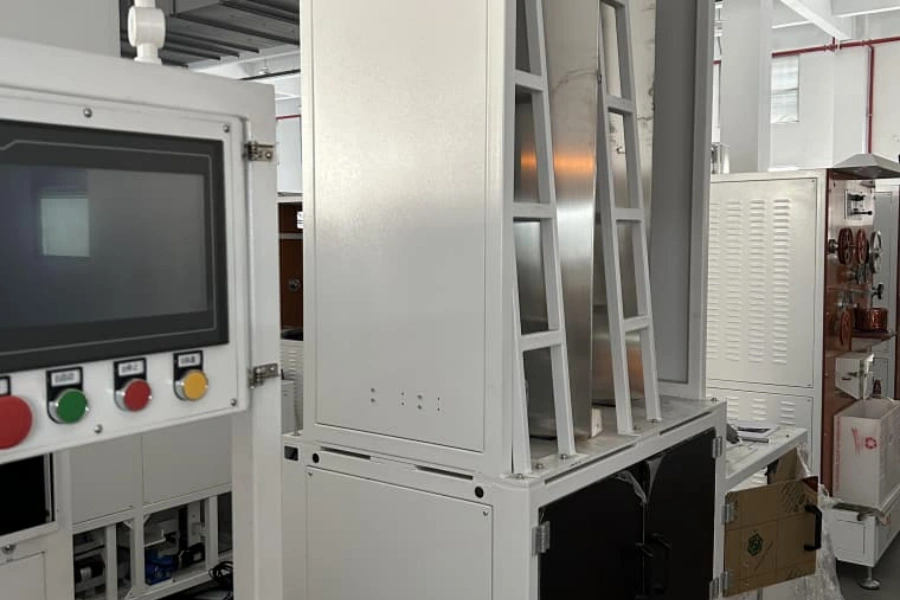

La cinta de interconexión, también conocida como tabbing ribbon, es un conductor plano de cobre utilizado para conectar células solares individuales dentro de un módulo fotovoltaico. Este componente esencial permite una transmisión eficiente de corriente entre células, influyendo directamente en la eficiencia, rendimiento y fiabilidad del módulo.
Nuestra línea CRM2026 forma parte de una solución completa de producción de PV Ribbon, que cubre todo el proceso desde el alambre de cobre en bruto hasta el producto final terminado, asegurando una integración fluida en la fabricación solar.
- About Company
Descripción General del Proceso de Producción
La línea CRM2026 convierte el alambre de cobre en cinta terminada mediante un proceso de fabricación continuo y totalmente automatizado, garantizando resultados consistentes y de alta calidad para aplicaciones fotovoltaicas.
Etapas del proceso:
- Trefilado multietapa: Reducción del diámetro del alambre en etapas gruesa, media y fina, manteniendo la integridad del material.
- Recocido: Tratamiento térmico controlado para mejorar la ductilidad y la conductividad eléctrica.
- Laminación de precisión: Convierte el alambre redondo en cinta plana con control exacto de espesor y ancho.
- Tratamiento superficial: Eliminación de óxidos e impurezas para garantizar una buena adhesión del recubrimiento.
- Recubrimiento y aplicación de flux de soldadura:
- Aplicación uniforme de flux para asegurar una adhesión óptima del estañado.
- Recubrimiento de estaño mediante sistema automático de alimentación, garantizando uniformidad en toda la superficie.
- Bobinado controlado: Asegura tensión estable para un acabado uniforme y consistente.
- About Company

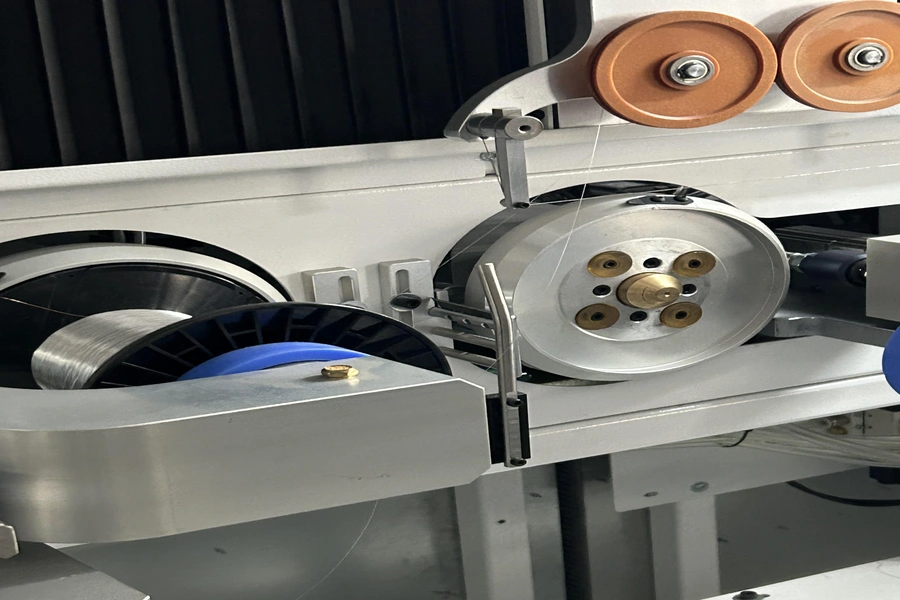

Especificaciones de la Cinta de Interconexión
Parámetros típicos:
- Espesor: 0,10 – 0,30 mm
- Ancho: 1,0 – 2,5 mm
- Material: Cobre de alta pureza
- Recubrimiento: Estaño o aleación de estaño
- Espesor del recubrimiento: Personalizable
Las especificaciones pueden adaptarse a diferentes tecnologías solares como PERC, TOPCon y HJT, asegurando el cumplimiento de los requisitos de cada tipo de módulo fotovoltaico.
Configuración de la Línea de Producción
La línea está diseñada como un sistema continuo e integrado que incluye los siguientes módulos principales:

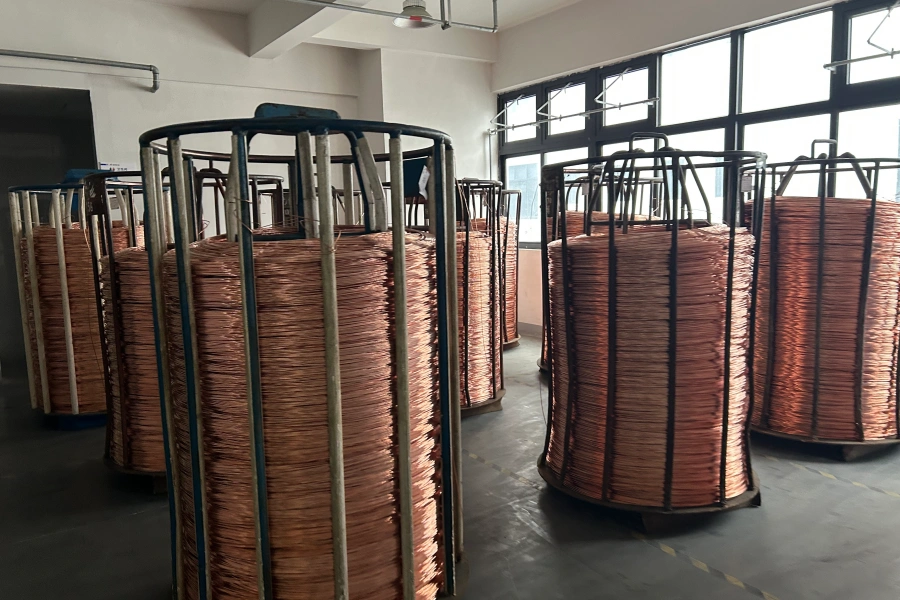

Sistema de desbobinado (Payoff)
Garantiza un desenrollado estable del alambre con control preciso de tensión.
Sistema de trefilado multietapa
- Máquina de desbaste de varilla
- Máquina de trefilado intermedio
- Máquina de trefilado fino

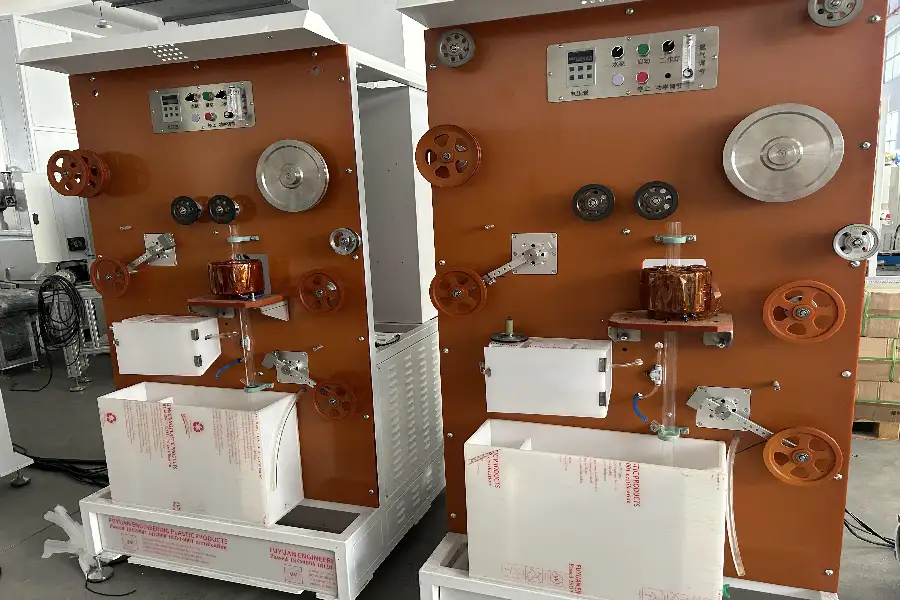

Horno de recocido por inducción
Proporciona calentamiento eficiente con control preciso de temperatura, mejorando ductilidad y conductividad.

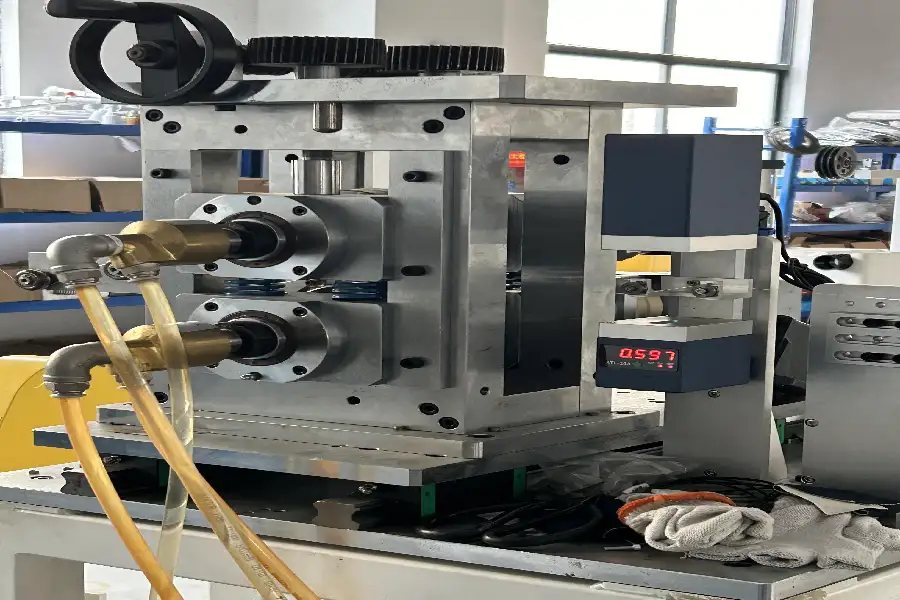

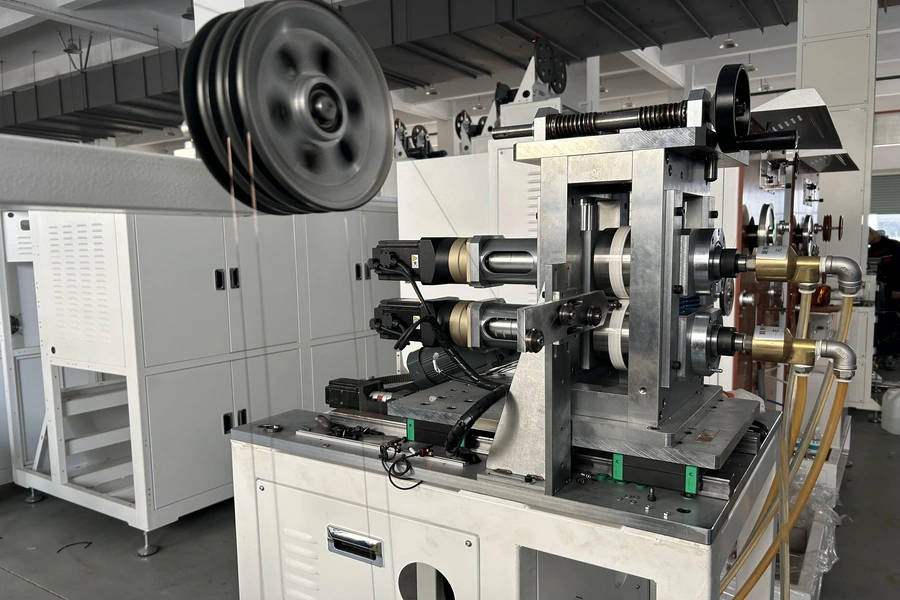

Laminadora de precisión
Convierte el alambre redondo en cinta plana con control estricto de espesor y ancho.

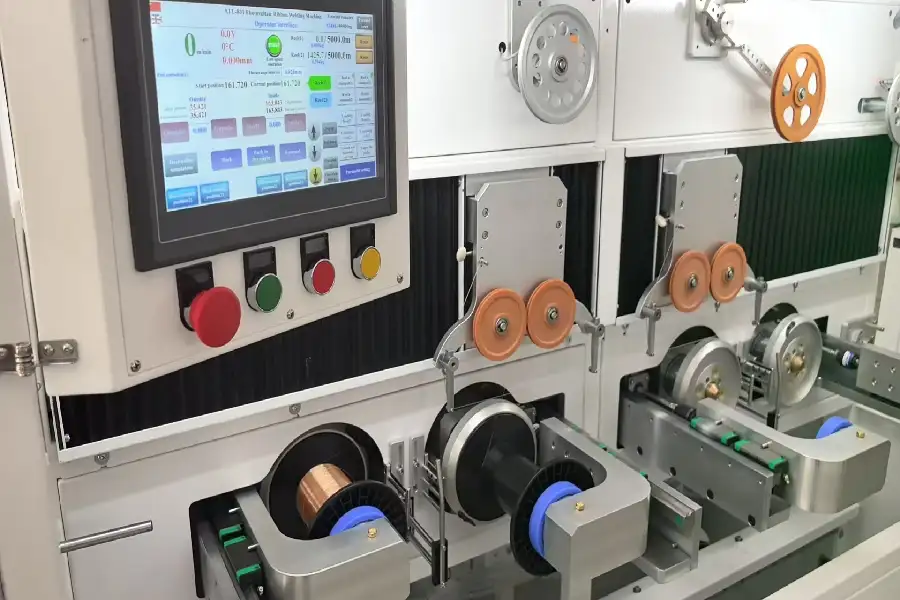

Sistema de tratamiento y limpieza superficial
Elimina oxidación y contaminantes para mejorar la adhesión del recubrimiento.n.

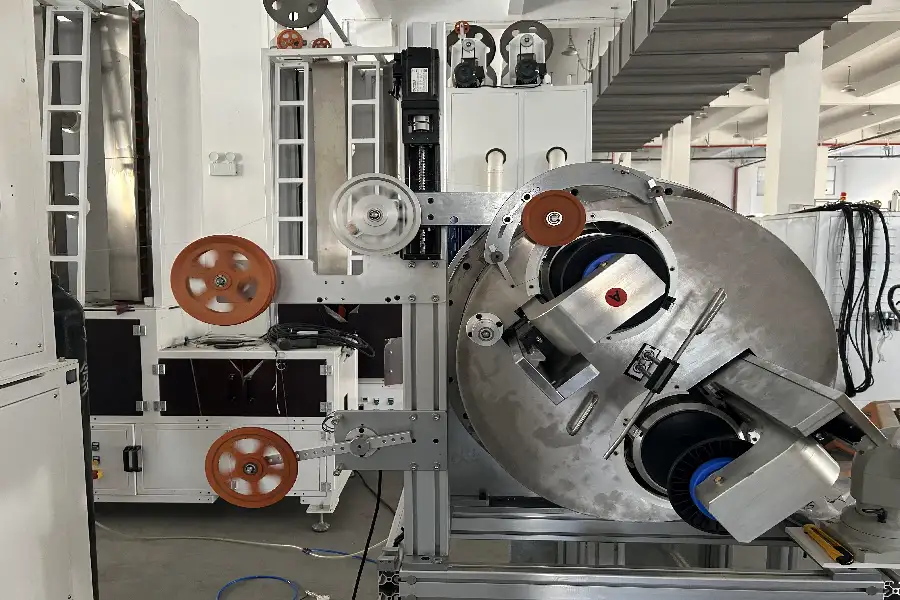

Línea de recubrimiento de estaño con aplicación automática de flux
Garantiza un recubrimiento uniforme, mejorando soldabilidad, resistencia a la corrosión y fiabilidad a largo plazo.

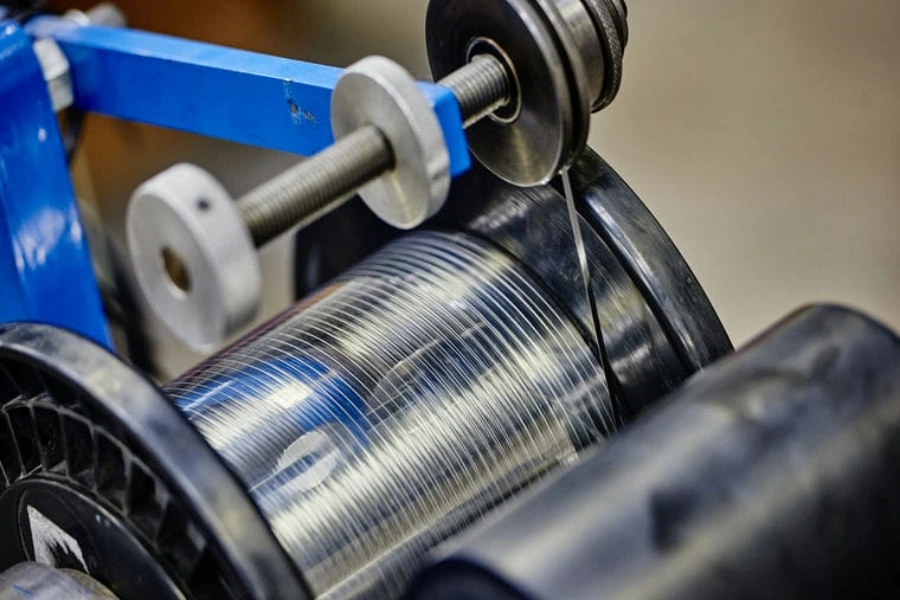

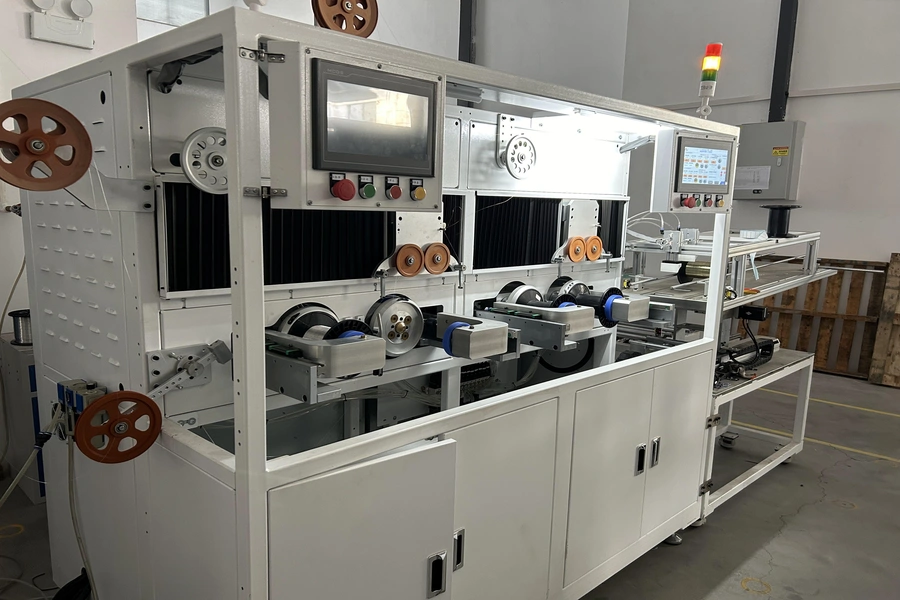

Sistema de bobinado (Take-up)
Proporciona control estable de tensión y bobinado uniforme del producto final.

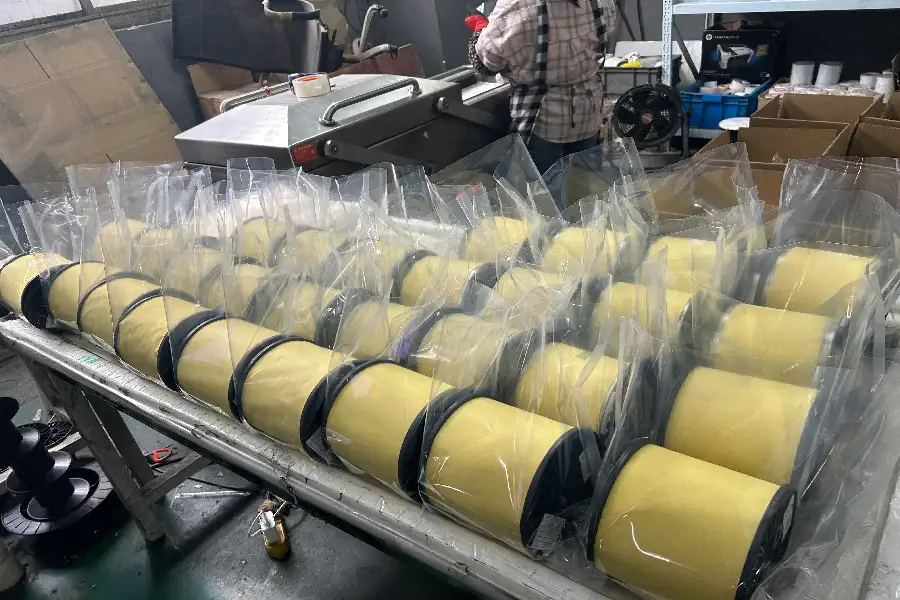

Sistema de embalaje (opcional)
Opciones de embalaje al vacío o estándar para proteger la calidad superficial durante transporte y almacenamiento.
- About Company
Características Técnicas
- Control de tolerancia de espesor y ancho de alta precisión
- Excelente uniformidad de recubrimiento y adhesión
- Alta conductividad y baja resistencia eléctrica
- Producción continua de alta velocidad
- Sistema totalmente automatizado y estable
- Aplicación automática de flux y estañado para mejorar la soldabilidad
- About Company
Aplicaciones
- Módulos solares fotovoltaicos
- Interconexión célula a célula
- Fabricación de paneles solares de alta eficiencia
Common Questions
Preguntas Frecuentes (FAQ)
¿Cuál es el espesor típico del recubrimiento de estaño?
El espesor del recubrimiento de estaño suele estar entre 3 µm y 6 µm. Este rango es esencial para garantizar una excelente soldabilidad y resistencia a la corrosión, asegurando conexiones eléctricas fiables incluso en condiciones ambientales exigentes.
¿Cuál es la velocidad de producción de la línea?
La velocidad puede alcanzar hasta 1500 metros por minuto, dependiendo de las especificaciones del material y la configuración del equipo, manteniendo siempre alta precisión dimensional.
¿Qué sistema de aire se utiliza en el proceso?
Se utiliza un sistema de cuchilla de aire de alta precisión (wind knife), que garantiza un control uniforme del recubrimiento de estaño y una superficie lisa sin deformaciones.
¿Cómo se garantiza el control dimensional?
The line is equipped with multi-stage drawing systems (coarse, medium, and fine drawing) that reduce wire diameter with extreme precision. The precision rolling mill allows for tolerances as tight as ±0.002 mm in both thickness and width. The rolling process ensures a Mediante trefilado multietapa, laminación de precisión con tolerancias de hasta ±0,002 mm y control de tensión constante durante todo el proceso.
- About Company
¿Por Qué Elegirnos?
- Amplia experiencia en líneas de PV Ribbon
- Soluciones llave en mano completas
- Producción estable y fiable
- Diseño de ingeniería personalizado
- Soporte técnico profesional y servicio postventa global
