Descripción General de la Máquina para Busbar Ribbon
La línea de producción de Busbar Ribbon está diseñada para fabricar cintas planas de cobre utilizadas en módulos fotovoltaicos (PV) para recoger y transportar la corriente eléctrica desde las células solares hasta la caja de conexiones (junction box).
A diferencia del Interconnect Ribbon, el Busbar Ribbon posee un mayor ancho y una mayor capacidad de conducción de corriente, convirtiéndose en un componente esencial para módulos solares de alta potencia y alta eficiencia.
Las dimensiones habituales del Busbar Ribbon son:
- Espesor: 0,20 – 0,50 mm
- Ancho: 3,0 – 6,0 mm
Estas especificaciones proporcionan una excelente conductividad eléctrica, elevada resistencia a la corrosión y una larga vida útil, mejorando el rendimiento global de los módulos solares.
Diferencias entre Busbar Ribbon e Interconnect Ribbon
El Busbar Ribbon presenta un mayor ancho y soporta corrientes significativamente superiores, por lo que se utiliza para recoger la corriente principal del módulo fotovoltaico.
El Interconnect Ribbon, por su parte, se emplea para conectar eléctricamente las células solares individuales entre sí.
- About Company
Proceso de Fabricación del Busbar Ribbon
Principales Etapas del Proceso
- Trefilado multietapa
- Trefilado grueso
- Trefilado intermedio
- Trefilado fino
- Horno de recocido
- Mejora la ductilidad y la conductividad del cobre.
- Laminación de precisión
- Convierte el alambre redondo en cinta plana con un control preciso del espesor y del ancho.
- Conformado multipaso de alambre plano (opcional)
- Mejora aún más la precisión dimensional y la calidad superficial.
- Tratamiento y limpieza superficial
- Elimina óxidos e impurezas para garantizar una excelente adhesión del recubrimiento.
- Línea de estañado
- Aplica un recubrimiento uniforme de estaño o aleación de estaño para mejorar la soldabilidad.
- Sistema de bobinado
- Mantiene una tensión constante para un enrollado uniforme.
- Sistema de embalaje (opcional)
- Protege la superficie del producto durante el almacenamiento y el transporte.
- About Company
Especificaciones del Busbar Ribbon
Parámetros habituales
| Parámetro | Especificación |
|---|---|
| Espesor | 0,20 – 0,50 mm |
| Ancho | 3,0 – 6,0 mm |
| Material | Cobre de alta pureza |
| Recubrimiento | Estaño o aleación de estaño |
| Espesor del recubrimiento | Personalizable |

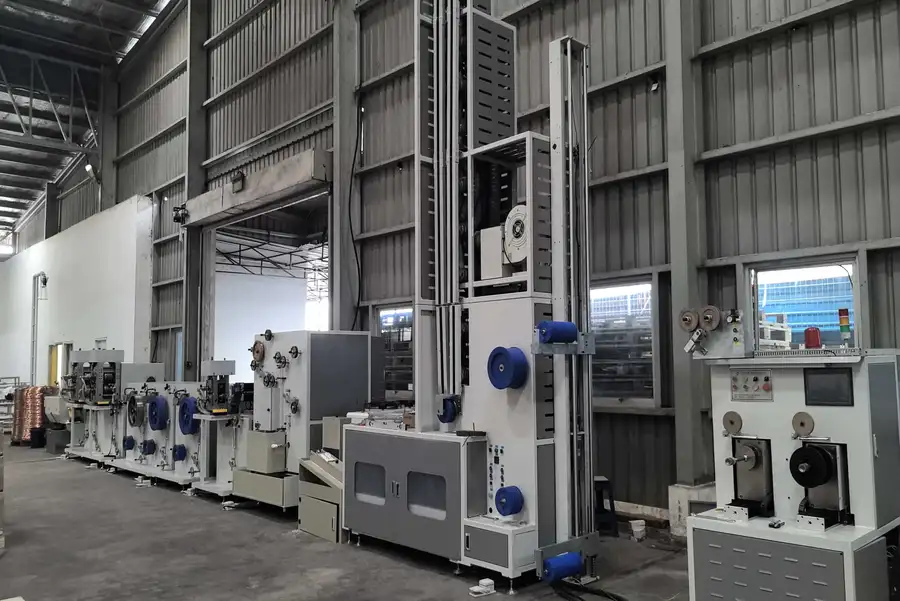

Configuración de la Línea de Producción
Sistema de Alimentación del Alambre de Cobre
Garantiza un desenrollado continuo con un control preciso de la tensión.

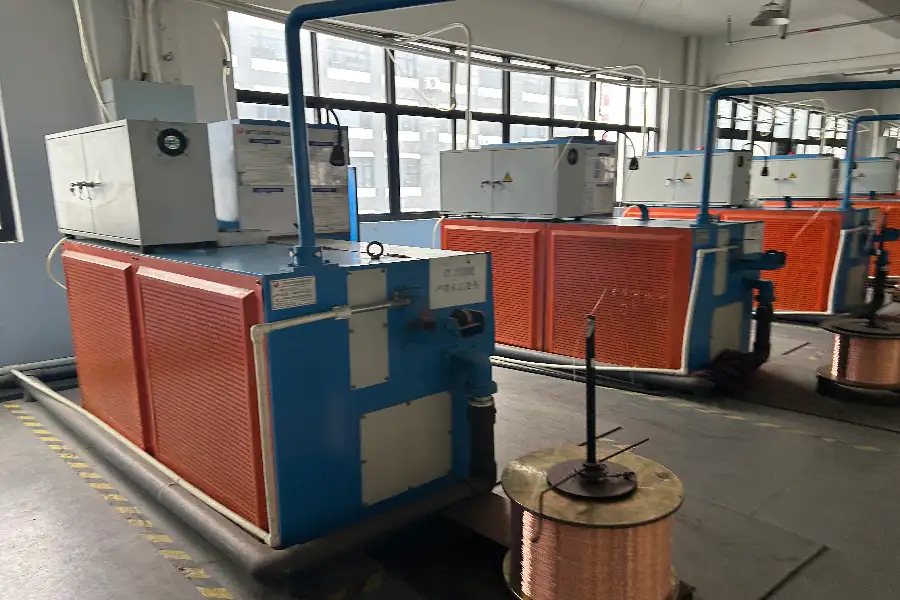

Sistema de Trefilado Multietapa
Incluye:
- Máquina de trefilado grueso
- Máquina de trefilado intermedio
- Máquina de trefilado fino

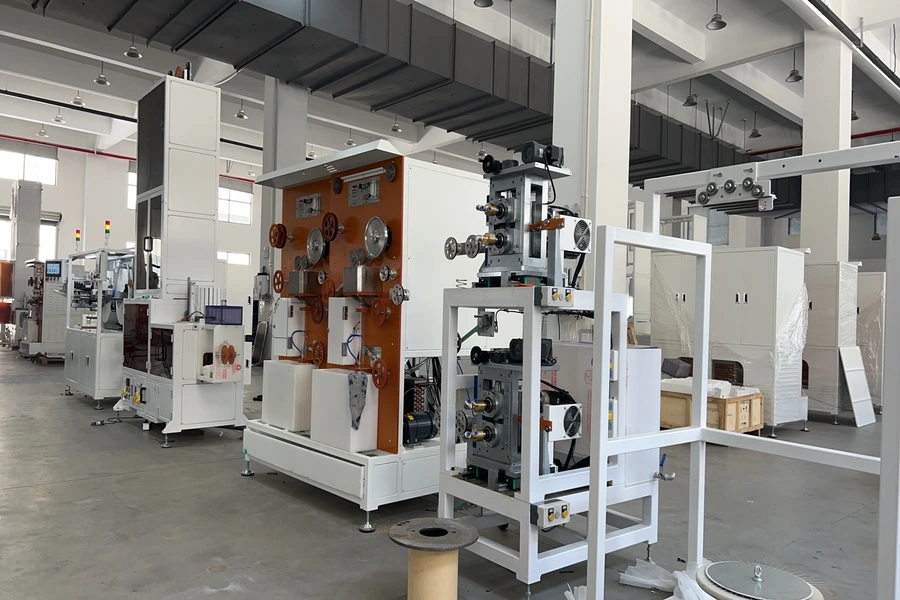

Horno de Recocido
El tratamiento térmico controlado mejora la ductilidad y la conductividad eléctrica del cobre.

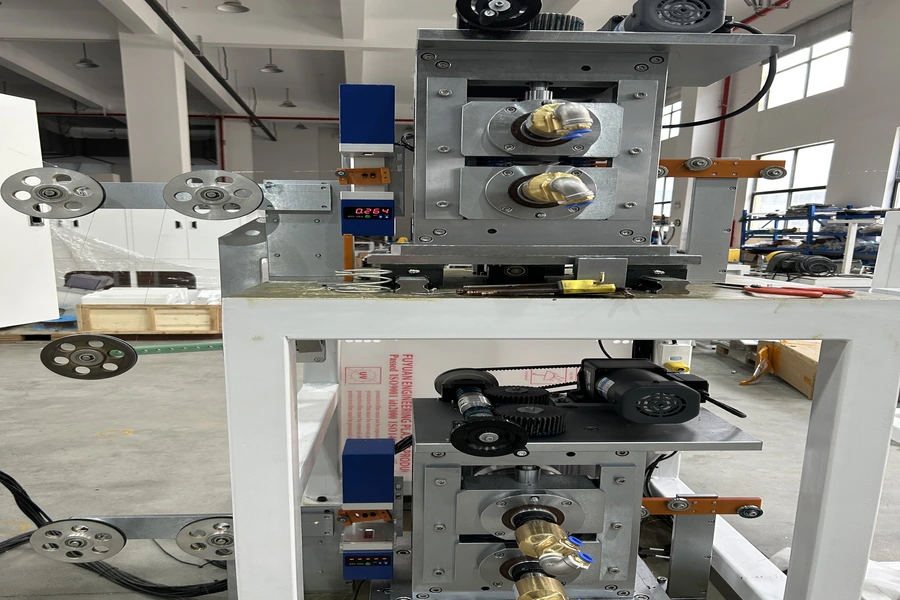

Laminadora de Precisión
Convierte el alambre redondo en Busbar Ribbon mediante un control extremadamente preciso del espesor y del ancho.

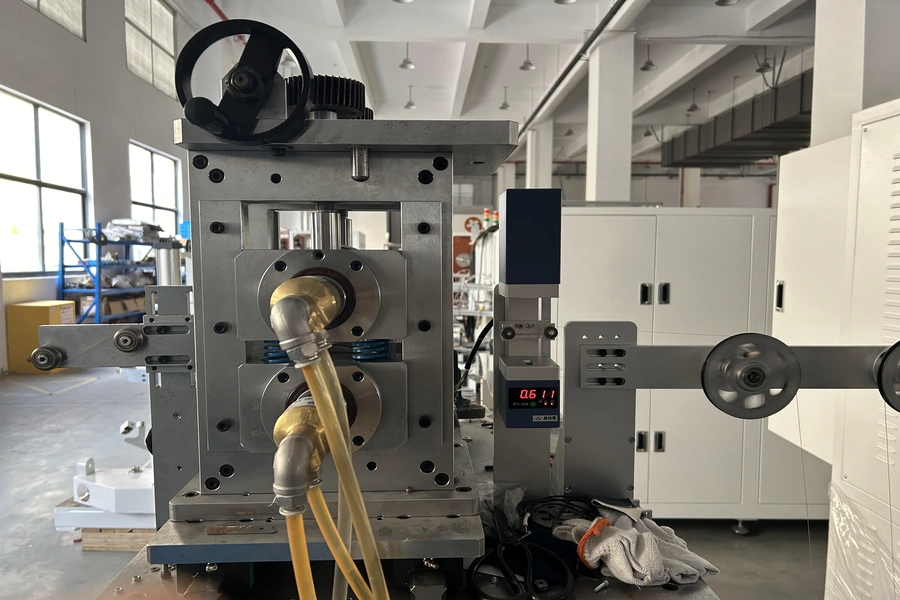

Sistema de Conformado de Alambre Plano
Proceso opcional destinado a mejorar:
- Precisión dimensional
- Calidad de los bordes
- Uniformidad superficial
Sistema de Limpieza Superficial
Elimina la oxidación y otros contaminantes antes del proceso de recubrimiento.

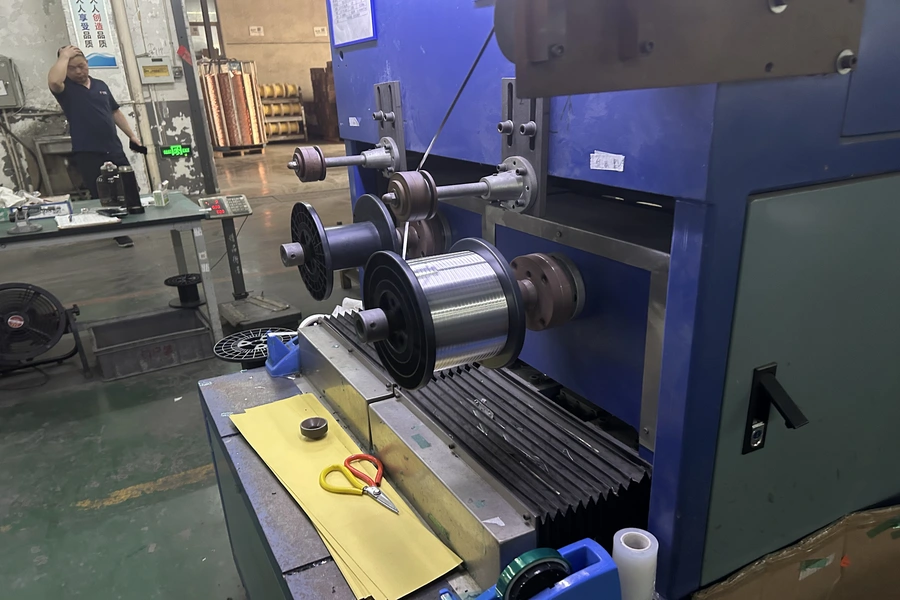

Sistema de Estañado en Caliente
Aplica automáticamente una capa uniforme de estaño o aleación de estaño para mejorar:
- Soldabilidad
- Resistencia a la corrosión
- Durabilidad del producto
Sistema de Bobinado
Realiza el enrollado del Busbar Ribbon terminado con control automático de tensión.

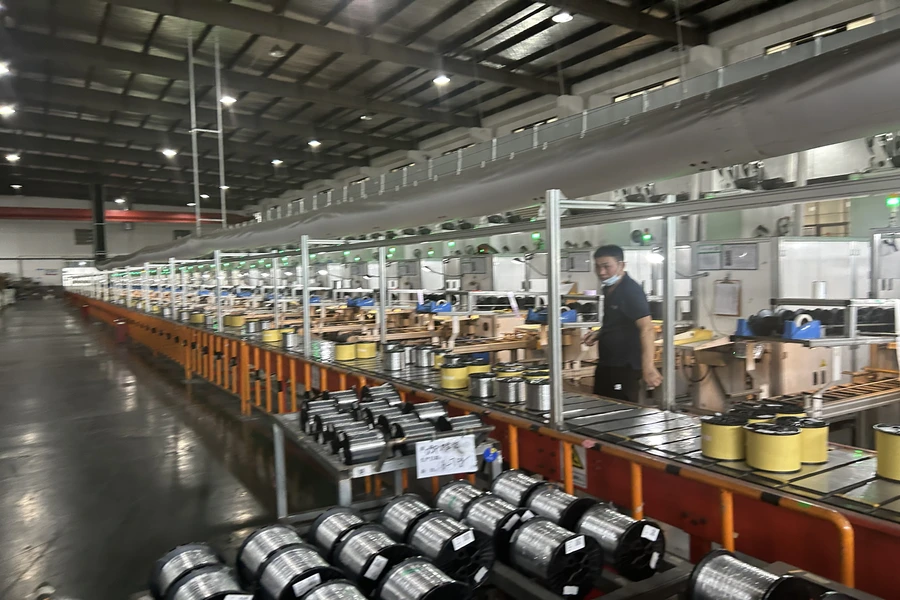

Sistema de Embalaje (Opcional)
Disponible con:
- Embalaje al vacío
- Embalaje estándar
para proteger el producto durante el transporte y almacenamiento.
- About Company
Características Técnicas
- Alta capacidad de conducción eléctrica para módulos solares de alta potencia
- Excelente conductividad con baja resistencia eléctrica
- Recubrimiento uniforme y de alta adherencia
- Control preciso del espesor y del ancho
- Producción continua de alta velocidad
- Sistema opcional de conformado de ultra precisión
- About Company
¿Por Qué Elegir SKY BLUER?
Amplia Experiencia
Más de 30 años de experiencia en soluciones para líneas de producción de PV Ribbon y Busbar Ribbon.
Soluciones Llave en Mano
Desde la materia prima hasta el producto terminado, ofrecemos una solución integral.
Producción Estable y Fiable
Equipos diseñados para un funcionamiento continuo con mínimo mantenimiento.
Ingeniería Personalizada
Diseño de líneas de producción adaptadas a los requisitos específicos de cada cliente.
Soporte Técnico Profesional
Asistencia completa durante el diseño, instalación, puesta en marcha y servicio posventa.
- About Company
Acerca de Sky Bluer Environmental Technology Co., Ltd.
Con más de 15 años de experiencia en la industria, Sky Bluer Environmental Technology Co., Ltd. es un fabricante especializado en líneas completas para la producción de Busbar Ribbon, PV Ribbon e Interconnect Ribbon.
Nos especializamos en proyectos llave en mano, planificación integral de fábricas y optimización de líneas de producción, ofreciendo soluciones totalmente integradas que abarcan desde el procesamiento del cobre hasta la fabricación del Busbar Ribbon terminado.
Nuestro objetivo es proporcionar la máxima calidad, eficiencia operativa y fiabilidad a largo plazo para fabricantes de módulos fotovoltaicos de todo el mundo.
Common Questions
Preguntas Frecuentes (FAQ)
¿Para qué se utiliza el Busbar Ribbon?
El Busbar Ribbon se utiliza para recoger y transportar la corriente eléctrica generada por las células solares hasta la caja de conexiones del módulo fotovoltaico.
Sus dimensiones habituales son:
- Espesor: 0,20 – 0,50 mm
- Ancho: 3,0 – 6,0 mm
Puede transportar corrientes aproximadas de 5 a 20 A, dependiendo del diseño del módulo.
¿Cuál es la diferencia entre Busbar Ribbon e Interconnect Ribbon?
El Busbar Ribbon es más ancho y grueso que el Interconnect Ribbon.
| Busbar Ribbon | Interconnect Ribbon |
|---|---|
| Ancho: 3,0–6,0 mm | Ancho: 1,0–2,5 mm |
| Espesor: 0,20–0,50 mm | Espesor: 0,10–0,30 mm |
| Corriente: 5–20 A | Corriente: 1–5 A |
El Busbar Ribbon recoge la corriente principal del módulo, mientras que el Interconnect Ribbon conecta las células solares entre sí.
¿Por qué el Busbar Ribbon es más ancho?
El mayor ancho permite transportar corrientes más elevadas con menor resistencia eléctrica y menores pérdidas energéticas, algo indispensable en módulos fotovoltaicos de gran potencia.
¿Qué equipos incluye una línea de producción de Busbar Ribbon?
Una línea completa normalmente incluye:
- Sistema de trefilado multietapa
- Horno de recocido
- Laminadora de precisión
- Sistema de conformado multipaso
- Sistema de limpieza superficial
- Línea automática de estañado
- Sistema de bobinado automático
Estos equipos trabajan de forma integrada para producir Busbar Ribbon con tolerancias de hasta ±0,002 mm, baja resistencia eléctrica (＜0,003 Ω/m) y excelente resistencia mecánica.
